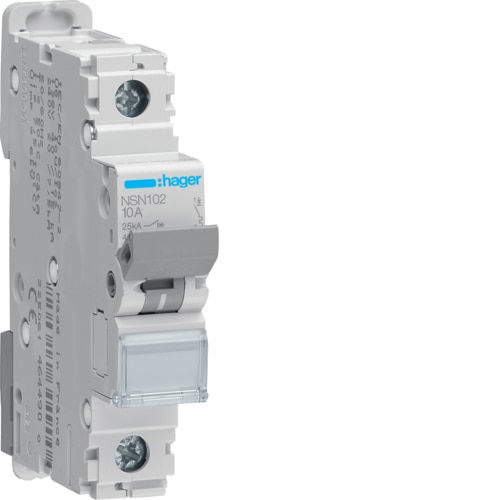

Image NSN102 du produit Hager Afrique | Hager Afrique

Image NSN102 du produit Hager Afrique | Hager Afrique

Image NSN102 du produit Hager Afrique | Hager Afrique

Distribution d'énergie

Disjoncteur 1P 25kA D-2A 1M NSN102

EAN

3250614646003

Conditionnement

1 pièce

Ajouter à une liste

Caractéristiques techniques
Documents
Accessoires
Plus de produits

Caractéristiques techniques

Position du neutre

sans neutre
Nombre de pole protégé

1
Nombre de pôles

1 P
Type de pôles

1 P
Courbe

D

Avec pole de Neutre coupé

Non

Nombre de modules

1

Alignement des bornes hautes pour produits modulaires

Bornes alignées
Alignement des bornes basses pour produits modulaires

Bornes alignées

Tension assignée d'emploi Ue

240 / 415 V
Type de tension d'alimentation

AC
Fréquence assignée

50/60 Hz

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6000 V
Seuil minimal de tension d'emploi (Ue min)

12 V

Courant assigné nominal

2 A
Valeur du seuil mini/max de fonctionnement thermique en alternatif

1.13 / 1.45 In
Valeur du seuil mini/max de fonctionnement magnétique en alternatif

10 / 14.4 In
Valeur du seuil min/maxi du fonctionnement magnétique DC

10 / 30 In
Valeur du seuil min/maxi du fonctionnement thermique DC

1.13 / 1.45 In
Pouvoir de coupure sur 1 pôle en IT 400V (NF EN 60947-2)

3 kA

Courant assigné à -25°C

2.67 A
Courant assigné à -20°C

2.62 A
Courant assigné à -15°C

2.56 A
Courant assigné à -10°C

2.51 A
Courant assigné à -5°C

2.45 A
Courant assigné à 0°C

2.39 A
Courant assigné à 5°C

2.33 A
Courant assigné à 10°C

2.27 A
Courant assigné à 15°C

2.2 A
Courant assigné à 20°C

2.14 A
Courant assigné à 25°C

2.07 A
Courant assigné à 30°C

2 A
Courant assigné à 35°C

1.93 A
Courant assigné à 40°C

1.85 A
Courant assigné à 45°C

1.77 A
Courant assigné à 50°C

1.69 A
Courant assigné à 55°C

1.6 A
Courant assigné à 60°C

1.51 A
Courant assigné à 65°C

1.41 A
Courant assigné à 70°C

1.31 A

Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0.95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0.9
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0.85
Coefficient de correction du déclenchement magnétique à 100Hz

1.1
Coefficient de correction du déclenchement magnétique à 200Hz

1.2
Coefficient de correction du déclenchement magnétique à 400Hz

1.5
Coefficient de correction du déclenchement magnétique à 60Hz

1

Profondeur produit installé

70 mm
Hauteur produit installé

83 mm
Largeur produit installé

17.5 mm

Fréquence

50 à 60 Hz

Puissance dissipée totale sous IN

1.89 W
Puissance dissipée par pôle à In

1.89 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manoeuvres

20000

Type de raccordement haut pour produits modulaires

Borne à vis
Couple de serrage

2,8Nm
Type de loquet haut pour produits modulaires

Non applicable
Type de loquet bas pour produits modulaires

Plastique
Type de raccordement bas pour produits modulaires

Borne biconnect
Démontabilité haute pour produits modulaires

Oui
Démontabilité basse pour produits modulaires

Oui

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 / 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 / 25 mm²
Type de connexion

cage à vis

Intègere porte étiquette transparent

Oui

Texte norme

IEC 60947-2

Température de service

-25…70 °C
Degré de pollution suivant IEC 60664 / IEC 60947-2

2
Altitude

2000 m
Tropicalisation/humidité/Exécution

tous climats
Température de stockage/transport

-25…80 °C

Design pour produits B.G. protection
