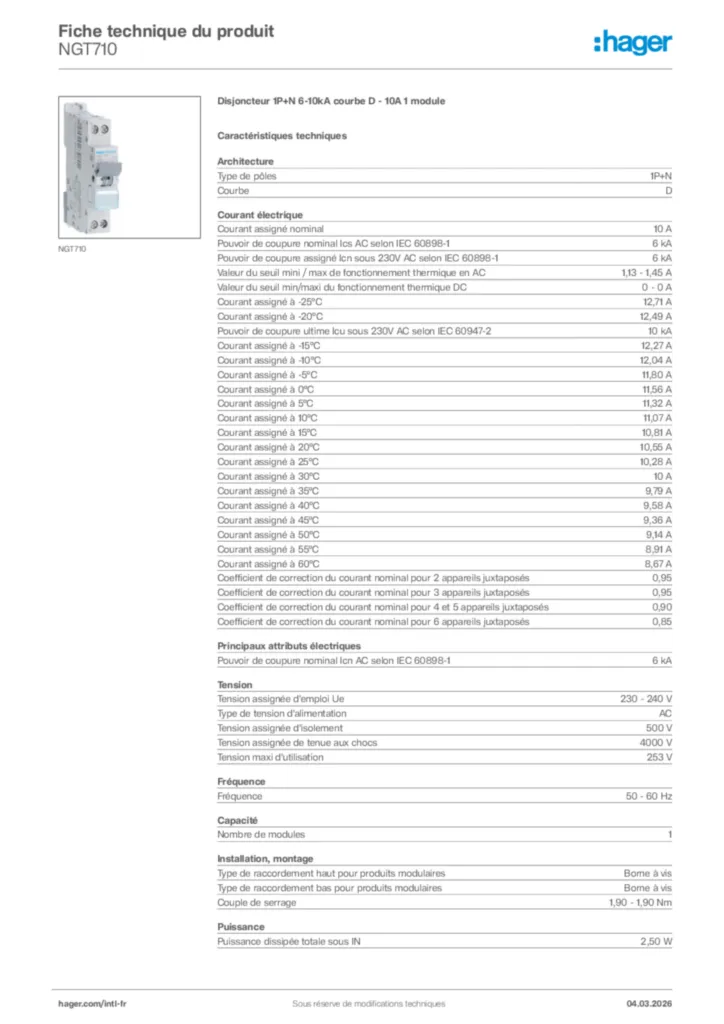

Disjoncteur 1P+N 6-10kA courbe D - 10A 1 module NGT710

Name: NGT710
Brand: Hager
SKU: NGT710

EAN

3250614630804

Conditionnement

12 Pièces

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Bloc différentiel de type AC 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

D

Courant assigné nominal

10 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Valeur du seuil min/maxi du fonctionnement thermique DC

0 - 0 A
Courant assigné à -25°C

12,71 A
Courant assigné à -20°C

12,49 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

12,27 A
Courant assigné à -10°C

12,04 A
Courant assigné à -5°C

11,80 A
Courant assigné à 0°C

11,56 A
Courant assigné à 5°C

11,32 A
Courant assigné à 10°C

11,07 A
Courant assigné à 15°C

10,81 A
Courant assigné à 20°C

10,55 A
Courant assigné à 25°C

10,28 A
Courant assigné à 30°C

10 A
Courant assigné à 35°C

9,79 A
Courant assigné à 40°C

9,58 A
Courant assigné à 45°C

9,36 A
Courant assigné à 50°C

9,14 A
Courant assigné à 55°C

8,91 A
Courant assigné à 60°C

8,67 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 60 Hz

Nombre de modules

1

Puissance dissipée totale sous IN

2,50 W

Température de service

-25 - 60 °C
Altitude max.

2000 m

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Classe de protection (IP)

IP20
Distance de la grille

60 mm

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

17,70 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
