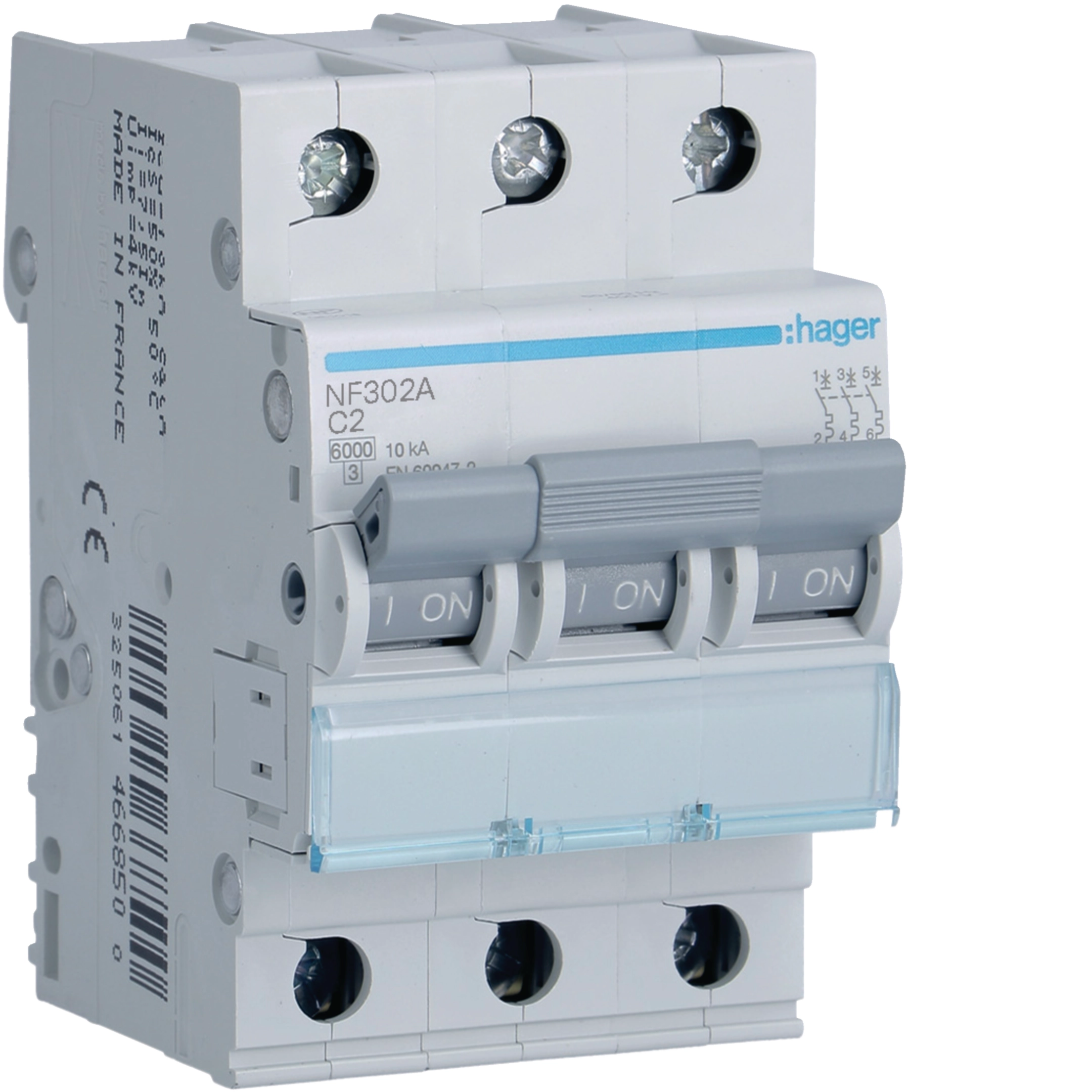

Disjoncteur 3P 6/10kA C-2A 3M NF302A

Name: NF302A
Brand: Hager
SKU: NF302A1

EAN

3250614668401

Conditionnement

4 Pièces

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Bloc différentiel de type AC S 1 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 2 produit(s) disponible(s)
Bloc différentiel de type AC 3 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

2 A
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

2,40 A
Courant assigné à -10°C

2,40 A
Courant assigné à -5°C

2,40 A
Courant assigné à 0°C

2,30 A
Courant assigné à 5°C

2,30 A
Courant assigné à 10°C

2,20 A
Courant assigné à 15°C

2,20 A
Courant assigné à 20°C

2,10 A
Courant assigné à 25°C

2,10 A
Courant assigné à 30°C

2 A
Courant assigné à 35°C

1,90 A
Courant assigné à 40°C

1,90 A
Courant assigné à 45°C

1,80 A
Courant assigné à 50°C

1,80 A
Courant assigné à 55°C

1,70 A
Courant assigné à 60°C

1,60 A
Courant assigné à 65°C

1,60 A
Courant assigné à 70°C

1,50 A

Type de pôles

3P
Courbe

C

Nombre de modules

3

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - +70 °C

Puissance dissipée totale sous IN

4,30 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
