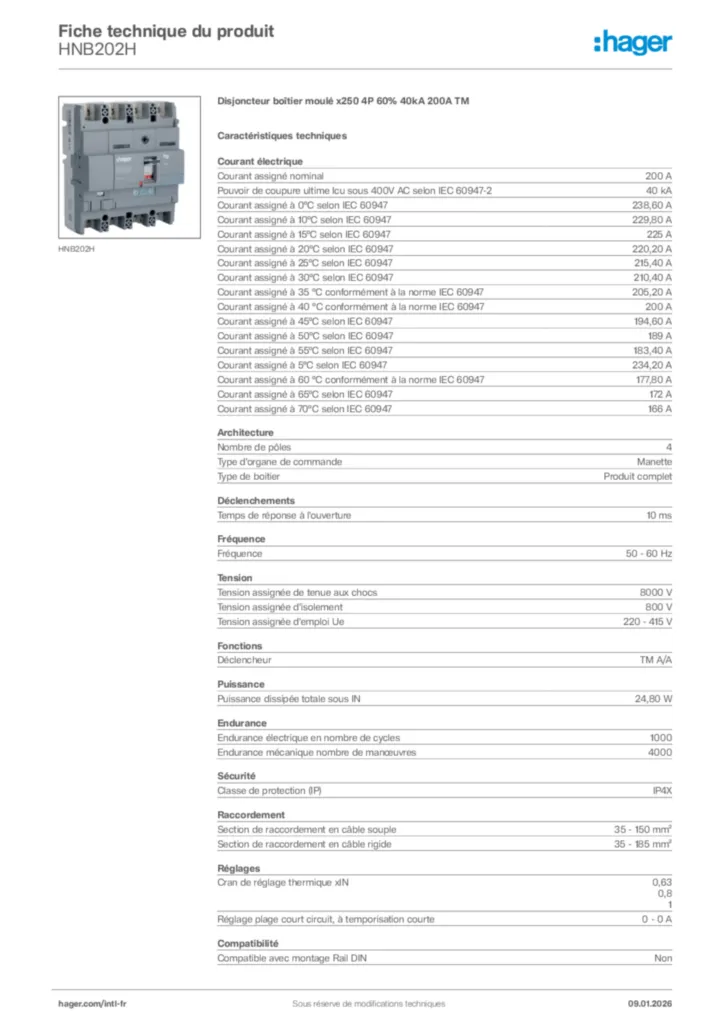

Disjoncteur boîtier moulé x250 4P 60% 40kA 200A TM HNB202H

Name: HNB202H
Brand: Hager
SKU: HNB202H1

EAN

3250613347864

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

commande motorisée 2 produit(s) disponible(s)
Déclencheur à sous-tension 9 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
bobine à émission 6 produit(s) disponible(s)
Blocs complémentaires pour disjoncteurs principaux type A-HI 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

200 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

40 kA
Courant assigné à 0°C selon IEC 60947

238,60 A
Courant assigné à 10°C selon IEC 60947

229,80 A
Courant assigné à 15°C selon IEC 60947

225 A
Courant assigné à 20°C selon IEC 60947

220,20 A
Courant assigné à 25°C selon IEC 60947

215,40 A
Courant assigné à 30°C selon IEC 60947

210,40 A
Courant assigné à 35 °C conformément à la norme IEC 60947

205,20 A
Courant assigné à 40 °C conformément à la norme IEC 60947

200 A
Courant assigné à 45°C selon IEC 60947

194,60 A
Courant assigné à 50°C selon IEC 60947

189 A
Courant assigné à 55°C selon IEC 60947

183,40 A
Courant assigné à 5°C selon IEC 60947

234,20 A
Courant assigné à 60 °C conformément à la norme IEC 60947

177,80 A
Courant assigné à 65°C selon IEC 60947

172 A
Courant assigné à 70°C selon IEC 60947

166 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 415 V

Déclencheur

TM A/A

Puissance dissipée totale sous IN

24,80 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cran de réglage thermique xIN

0,63, 0,8, 1
Réglage plage court circuit, à temporisation courte

0 - 0 A

Compatible avec montage Rail DIN

Non

Position de montage/connexion

Devant
Couple de serrage

12 - 12 Nm

Temps de déclenchement déclencheur magnétique

0 - 0 ms

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
