Disjoncteur boîtier moulé x250 3P 40kA 160A TM HNB160H

Name: HNB160H
Brand: Hager
SKU: HNB160H1

EAN

3250613347758

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

commande motorisée 2 produit(s) disponible(s)
Déclencheur à sous-tension 9 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
Fonctions de connexion 5 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
bobine à émission 6 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

40 kA
Courant assigné à 0°C selon IEC 60947

189,40 A
Courant assigné à 10°C selon IEC 60947

182,40 A
Courant assigné à 15°C selon IEC 60947

178,70 A
Courant assigné à 20°C selon IEC 60947

175,20 A
Courant assigné à 25°C selon IEC 60947

171,50 A
Courant assigné à 30°C selon IEC 60947

167,80 A
Courant assigné à 35 °C conformément à la norme IEC 60947

163,80 A
Courant assigné à 40 °C conformément à la norme IEC 60947

160 A
Courant assigné à 45°C selon IEC 60947

156 A
Courant assigné à 50°C selon IEC 60947

152 A
Courant assigné à 55°C selon IEC 60947

147,60 A
Courant assigné à 5°C selon IEC 60947

185,90 A
Courant assigné à 60 °C conformément à la norme IEC 60947

143,50 A
Courant assigné à 65°C selon IEC 60947

139,20 A
Courant assigné à 70°C selon IEC 60947

134,80 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 415 V

Déclencheur

TM A/A

Puissance dissipée totale sous IN

32,60 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cran de réglage thermique xIN

0,63, 0,8, 1
Réglage plage court circuit, à temporisation courte

0 - 0 A

Matériau du câble

Cuivre

Compatible avec montage Rail DIN

Non
Utilisable pour les tableaux de distribution

Oui

Position de montage/connexion

Devant
Couple de serrage

12 - 12 Nm
Couple de serrage nominal borne basse

12 - 12 Nm
Couple de serrage nominal borne haute

12 - 12 Nm

Temps de déclenchement déclencheur magnétique

0 - 0 ms

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui

Attestations et documents

Hager déclaration REACH HNB160H

PDF

Hager Rapport RoHS HNB160H

PDF

Documents

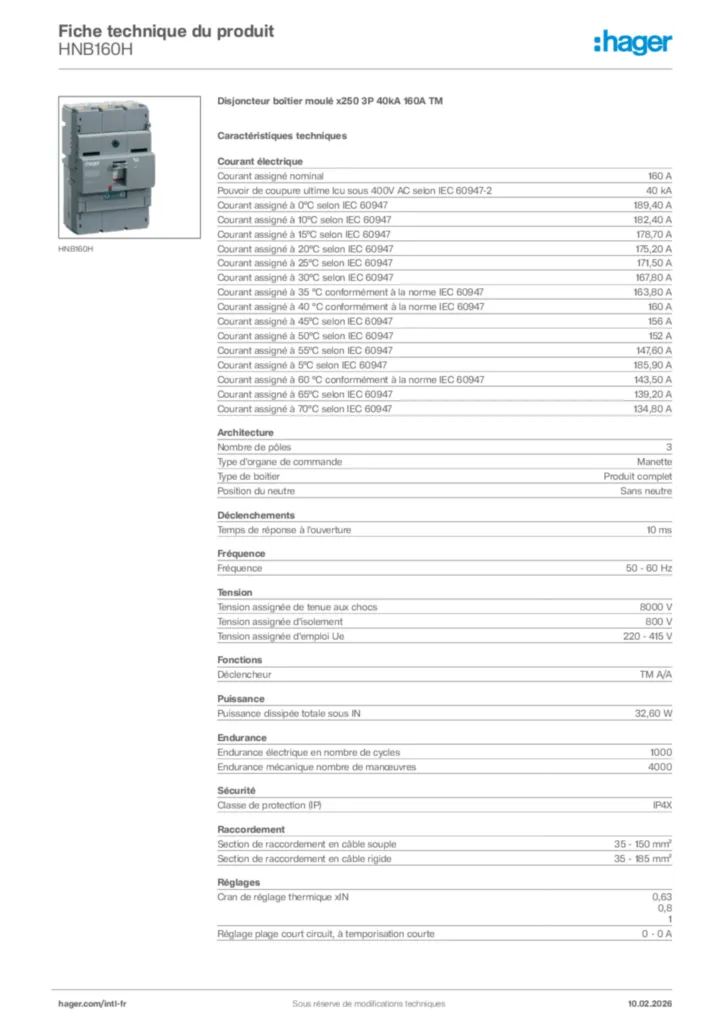

Image produit HNB160H
Déclaration de conformité

Déclaration de conformité en-GB 2024-09-19

PDF

326,09 kB

Déclaration de conformité en-GB 2024-09-19

PDF

329,43 kB
