Disjoncteur Boitier Moulé h3 x160 MAG 3P3D 32A 40kA CTC HNA032M

Name: HNA032M
Brand: Hager
SKU: HNA032M20

EAN

3250613114312

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

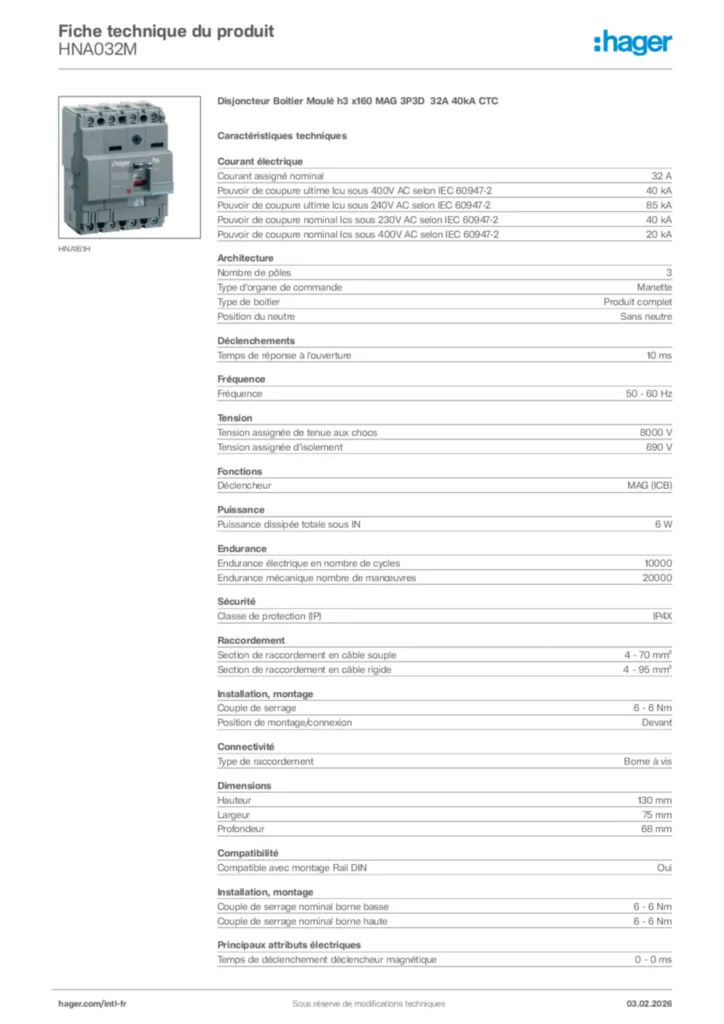

Fiche produit

Complétez votre système

Déclencheur à sous-tension 8 produit(s) disponible(s)
Blocs complémentaires pour disjoncteurs principaux type A-HI 2 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Cache-borne 4 produit(s) disponible(s)
Fonctions de connexion 4 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

32 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

40 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

40 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

20 kA

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

690 V

Déclencheur

MAG (ICB)

Puissance dissipée totale sous IN

6 W

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

20000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

4 - 70 mm²
Section de raccordement en câble rigide

4 - 95 mm²

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant
Couple de serrage nominal borne basse

6 - 6 Nm
Couple de serrage nominal borne haute

6 - 6 Nm

Type de raccordement

Borne à vis

Hauteur

130 mm
Largeur

75 mm
Profondeur

68 mm

Compatible avec montage Rail DIN

Oui

Temps de déclenchement déclencheur magnétique

0 - 0 ms

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
