Disjoncteur Boitier Moulé h3+ PW1600 LSI 4P4D 800A 50kA FTC HMQ801JR

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

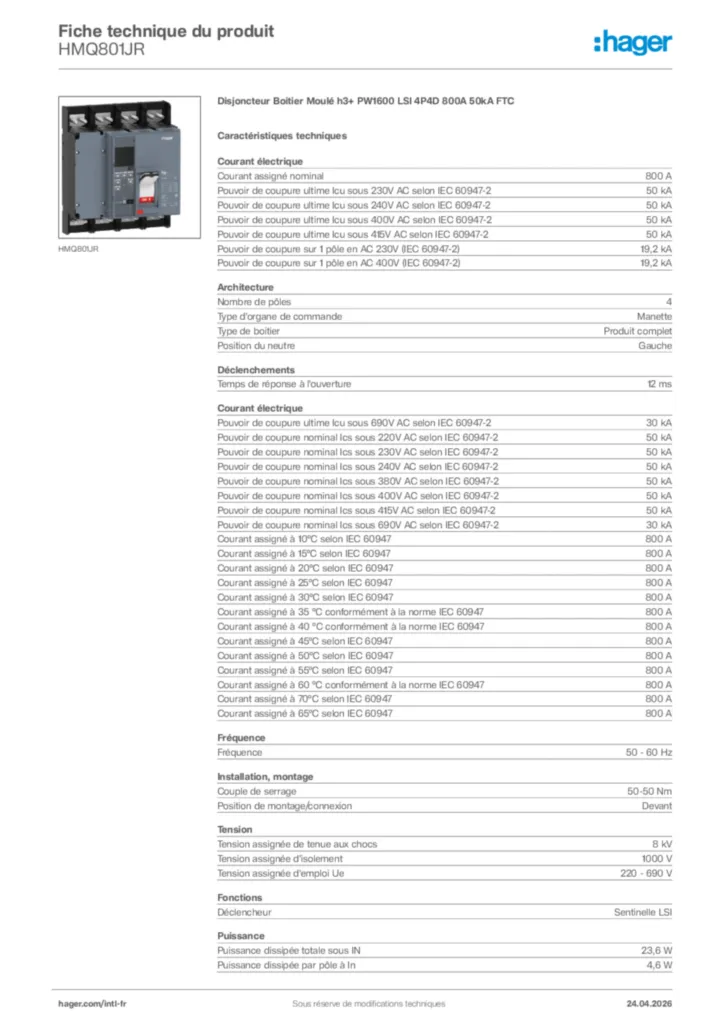

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Type d'accessoire ou d'auxiliaire intégré au produit 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

800 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

19,2 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

19,2 kA
Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2

30 kA
Pouvoir de coupure nominal Ics sous 220V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 240V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 380V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 415V AC selon IEC 60947-2

50 kA
Pouvoir de coupure nominal Ics sous 690V AC selon IEC 60947-2

30 kA
Courant assigné à 10°C selon IEC 60947

800 A
Courant assigné à 15°C selon IEC 60947

800 A
Courant assigné à 20°C selon IEC 60947

800 A
Courant assigné à 25°C selon IEC 60947

800 A
Courant assigné à 30°C selon IEC 60947

800 A
Courant assigné à 35 °C conformément à la norme IEC 60947

800 A
Courant assigné à 40 °C conformément à la norme IEC 60947

800 A
Courant assigné à 45°C selon IEC 60947

800 A
Courant assigné à 50°C selon IEC 60947

800 A
Courant assigné à 55°C selon IEC 60947

800 A
Courant assigné à 60 °C conformément à la norme IEC 60947

800 A
Courant assigné à 70°C selon IEC 60947

800 A
Courant assigné à 65°C selon IEC 60947

800 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Gauche

Temps de réponse à l'ouverture

12 ms

Fréquence

50 - 60 Hz

Couple de serrage

50-50 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8 kV
Tension assignée d'isolement

1000 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

Sentinelle LSI

Puissance dissipée totale sous IN

23,6 W
Puissance dissipée par pôle à In

4,6 W

Endurance électrique en nombre de cycles

4000
Endurance mécanique nombre de manœuvres

20000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP20

Température de service

-25 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

3

Cadenassable

Oui

Type de connexion / prise

Borne

Matériau du câble

Cuivre, Aluminium

Hauteur

330 mm
Largeur

280 mm
Profondeur

198 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Type de raccordement

Raccordement par boulon

Protection long retard (ltd) : temporisation (tr)

0,5 s, 1 s, 2 s, 4 s, 5 s, 8 s, 10 s, 15 s, 20 s, 25 s
Protection court retard (std) : temporisation (tsd)

50 ms, 100 ms, 200 ms, 400 ms, 600 ms
Protection instantanée (Ii) : crans de réglage

1,5, 2, 3, 4, 6, 8, 10, 12, 15

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
