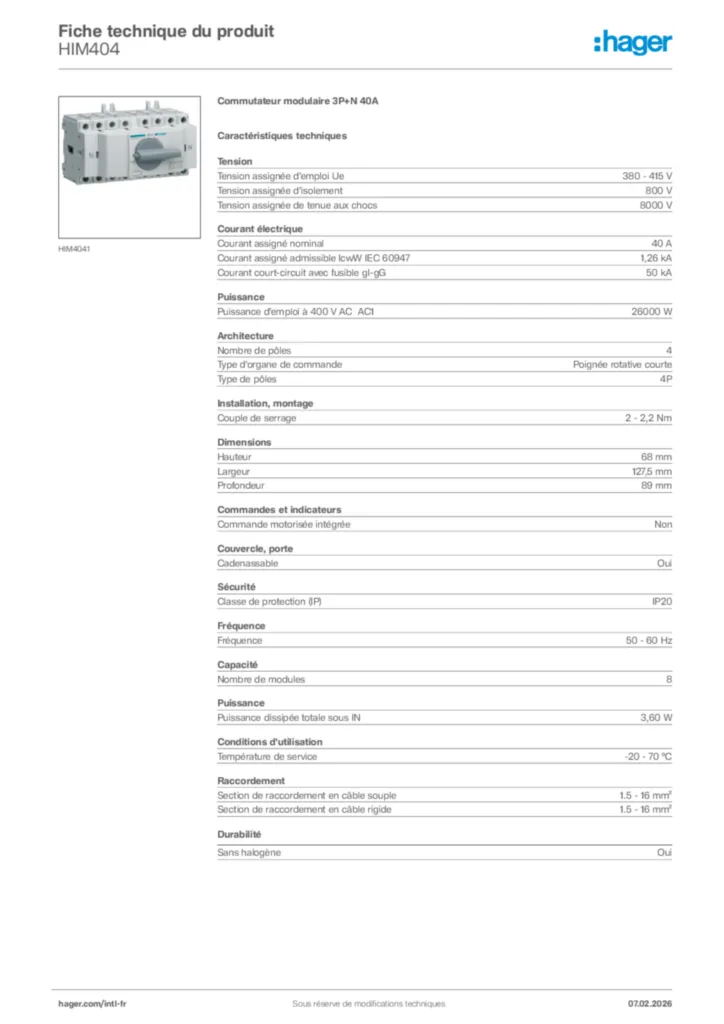

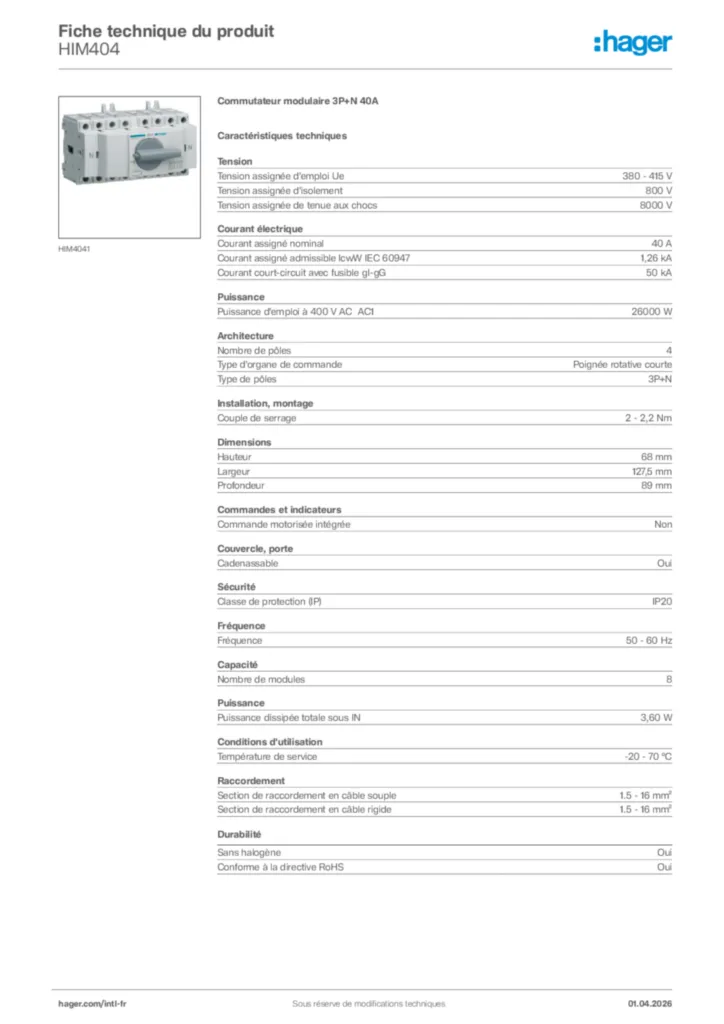

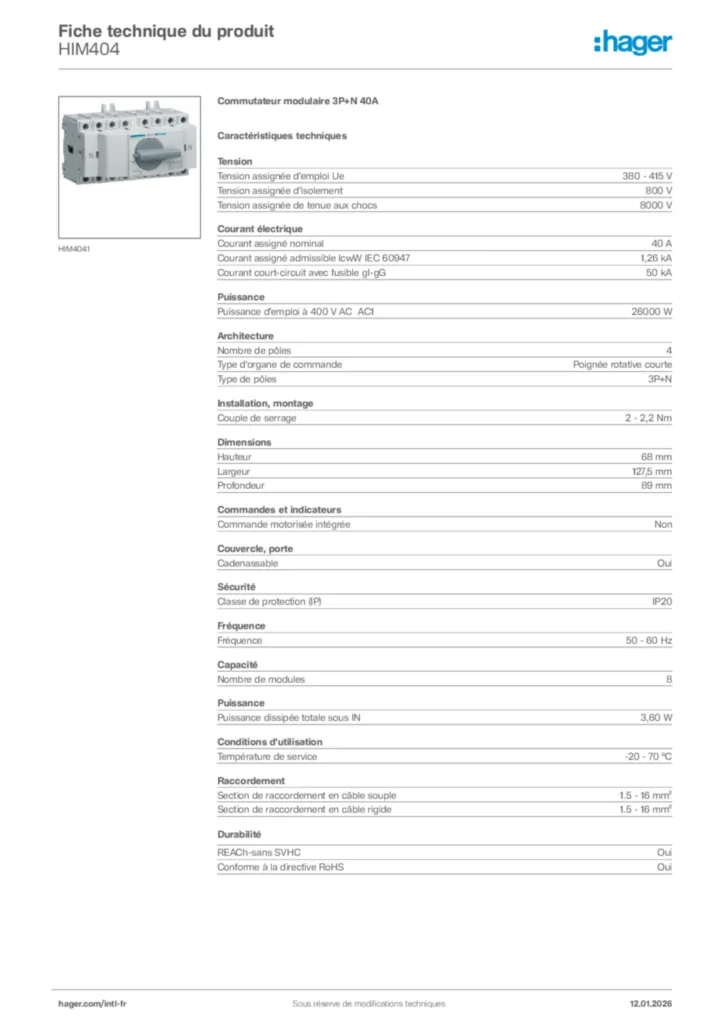

Commutateur modulaire 3P+N 40A HIM404
EAN
3250613140557
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Axe de commutateur 3 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s) -
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Accessoires pour connectique basse tension 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Tension
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée d'isolement800 V
-
Tension assignée de tenue aux chocs8000 V
Courant électrique
-
Courant assigné nominal40 A
-
Courant assigné admissible IcwW IEC 609471,26 kA
-
Courant court-circuit avec fusible gI-gG50 kA
Puissance
-
Puissance d'emploi à 400 V AC AC126000 W
-
Puissance dissipée totale sous IN3,60 W
Architecture
-
Nombre de pôles4
-
Type d'organe de commandePoignée rotative courte
-
Type de pôles3P+N
Installation, montage
-
Couple de serrage2 - 2,2 Nm
Dimensions
-
Hauteur68 mm
-
Largeur127,5 mm
-
Profondeur89 mm
Commandes et indicateurs
-
Commande motorisée intégréeNon
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Capacité
-
Nombre de modules8
Fréquence
-
Fréquence50 - 60 Hz
Conditions d'utilisation
-
Température de service-20 - 70 °C
Raccordement
-
Section de raccordement en câble souple1.5 - 16 mm²
-
Section de raccordement en câble rigide1.5 - 16 mm²
Données environnementales
