    Commutateur modulaire 3P 20A HIM302

    Ajouter à une liste
    Ajouter à une liste

    Connectez-vous pour créer une liste de produits

    Vous devez être connecté à votre compte myHager pour créer des listes de produits

    Créer un compte S'identifier

    Commutateur modulaire 3P 20A

    HIM302

    • Accessoires
    • Caractéristiques techniques
    • Données environnementales
    • Documents
    • Plus de produits
    Fiche produit

    Complétez votre système

    Accessoires optionnels

    • Cache-borne 2 produit(s) disponible(s)
    • Axe de commutateur 3 produit(s) disponible(s)
    • Poignée pour armoire electrique 1 produit(s) disponible(s)
    • Bloc de contact auxiliaire 2 produit(s) disponible(s)
    • Accessoires pour connectique basse tension 1 produit(s) disponible(s)

    Complétez votre système

    • Cache-borne
    • Axe de commutateur
    • Poignée pour armoire electrique
    • Bloc de contact auxiliaire
    • Accessoires pour connectique basse tension
    • HZC211

      Capot cache borne 3P Inter 20A-63A
      0,00 €  / *
    • HZC212

      Capot cache borne 4P interrupteur 20A à 63A
      0,00 €  / *
    • HZC111

      Axe N°5 150mm pour Inter 20A-125A
      0,00 €  / *
    • HZC113

      Axe N°5 320 mm pour interrupteur de 20A à 125A
      0,00 €  / *
    • HZC112

      Axe N°5 200 mm pour interrepteur de 20A à 125A
      0,00 €  / *
    • HZC016

      Poignée grise pour commutateur 20-80A
      0,00 €  / *
    • HZC312

      Contact aux. 2F pour Inter 20A-160A
      0,00 €  / *
    • HZC311

      Contact auxiliaire 1NO+1NC pour interrupteur 20A-160A
      0,00 €  / *
    • HZC706

      Barre de pontage 3P pour Commut 20-40A HIM302 HIM304
      0,00 €  / *

    Caractéristiques techniques

    Tension
    • Tension assignée d'emploi Ue
      380 - 415 V
    • Tension assignée d'isolement
      800 V
    • Tension assignée de tenue aux chocs
      8000 V
    Courant électrique
    • Courant assigné nominal
      20 A
    • Courant assigné admissible IcwW IEC 60947
      1,26 kA
    • Courant court-circuit avec fusible gI-gG
      50 kA
    Puissance
    • Puissance d'emploi à 400 V AC AC1
      13000 W
    • Puissance dissipée totale sous IN
      1,20 W
    Architecture
    • Nombre de pôles
      3
    • Type d'organe de commande
      Poignée rotative courte
    • Type de pôles
      3P
    Dimensions
    • Hauteur
      93,5 mm
    • Largeur
      97,5 mm
    • Profondeur
      110 mm
    Commandes et indicateurs
    • Commande motorisée intégrée
      Non
    Couvercle, porte
    • Cadenassable
      Oui
    Sécurité
    • Classe de protection (IP)
      IP20
    Capacité
    • Nombre de modules
      6
    Fréquence
    • Fréquence
      50 - 60 Hz
    Conditions d'utilisation
    • Température de service
      -20 - 70 °C
    Raccordement
    • Section de raccordement en câble souple
      1.5 - 16 mm²
    • Section de raccordement en câble rigide
      1.5 - 16 mm²

    Données environnementales

    Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

    Conforme à la directive RoHS Oui
    REACh-sans SVHC Oui

    Attestations et documents

    Hager déclaration REACH HIM302
    PDF
    Hager Rapport RoHS HIM302
    PDF

    Documents

    • Image HIM302 | Hager Afrique

      Image produit HIM302

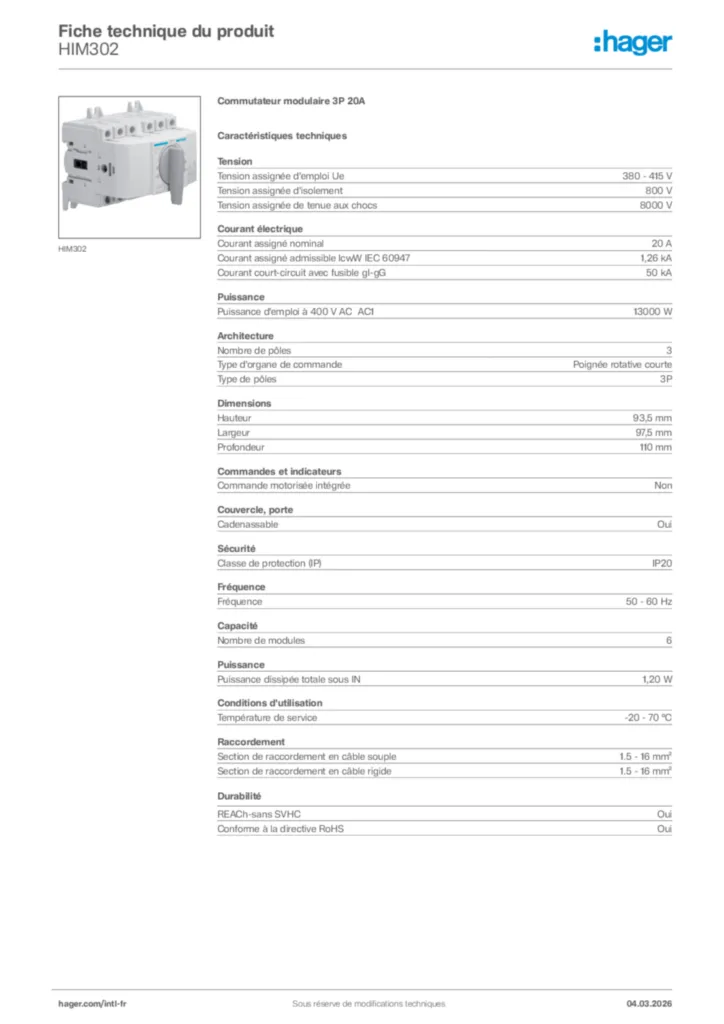

    • Product datasheet

      Image Hager Fiche technique du produit HIM302 | Hager Afrique

      Hager Fiche technique du produit HIM302

      Commutateur modulaire 3P 20A

      PDF

    • Guide d'installation

      Image Guide d'installation International 2024-11-28 | Hager Afrique

      Guide d'installation International 2024-11-28

      PDF
      1,45 MB

    • Déclaration de conformité

      Image Declaration | Hager Afrique

      Declaration

      Déclaration de conformité International 2022-04-13

      PDF
      573,94 kB
      Image Déclaration de conformité en-GB 2024-12-04 | Hager Afrique

      Déclaration de conformité en-GB 2024-12-04

      PDF
      639,40 kB
