Appareillage de tête

Disjoncteur boitier moulé X250 4P 25kA 125A TM HHB126Z

Name: HHB126Z
Brand: Hager
SKU: HHB126Z

EAN

3250613347598

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Complétez votre système

Blocs complémentaires pour disjoncteurs principaux type A-HI 2 produit(s) disponible(s)
Câble de verrouillage des équipements auxiliaires 2 produit(s) disponible(s)
Déclencheur à sous-tension 9 produit(s) disponible(s)
Bloc de contact auxiliaire 4 produit(s) disponible(s)
bobine à émission 6 produit(s) disponible(s)
commande motorisée 2 produit(s) disponible(s)

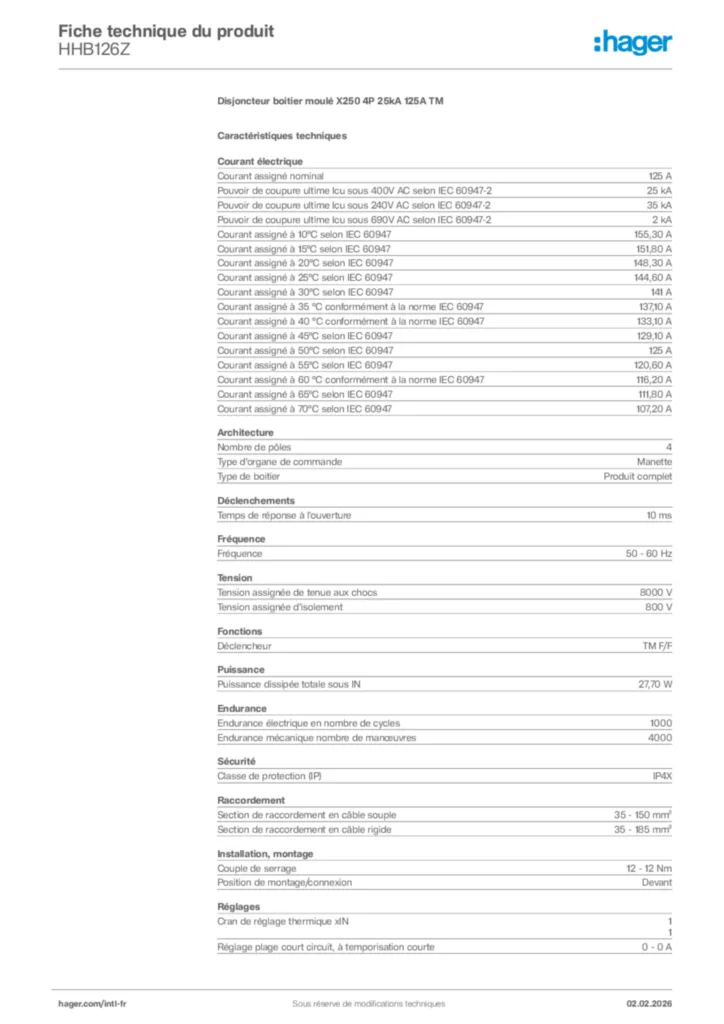

Caractéristiques techniques

Courant assigné nominal

125 A
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

25 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

35 kA
Courant assigné à 10°C selon IEC 60947

155,30 A
Courant assigné à 15°C selon IEC 60947

151,80 A
Courant assigné à 20°C selon IEC 60947

148,30 A
Courant assigné à 25°C selon IEC 60947

144,60 A
Courant assigné à 30°C selon IEC 60947

141 A
Courant assigné à 35 °C conformément à la norme IEC 60947

137,10 A
Courant assigné à 40 °C conformément à la norme IEC 60947

133,10 A
Courant assigné à 45°C selon IEC 60947

129,10 A
Courant assigné à 50°C selon IEC 60947

125 A
Courant assigné à 55°C selon IEC 60947

120,60 A
Courant assigné à 60 °C conformément à la norme IEC 60947

116,20 A
Courant assigné à 65°C selon IEC 60947

111,80 A
Courant assigné à 70°C selon IEC 60947

107,20 A

Nombre de pôles

4
Type d'organe de commande

Manette
Type de boitier

Produit complet

Temps de réponse à l'ouverture

10 ms

Fréquence

50 - 60 Hz

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V

Déclencheur

TM F/F

Puissance dissipée totale sous IN

27,70 W

Endurance électrique en nombre de cycles

1000
Endurance mécanique nombre de manœuvres

4000

Classe de protection (IP)

IP4X

Section de raccordement en câble souple

35 - 150 mm²
Section de raccordement en câble rigide

35 - 185 mm²

Cran de réglage thermique xIN

1, 1
Réglage plage court circuit, à temporisation courte

0 - 0 A

Compatible avec montage Rail DIN

Non

Couple de serrage

12 - 12 Nm
Position de montage/connexion

Devant

Temps de déclenchement déclencheur magnétique

0 - 0 ms

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
