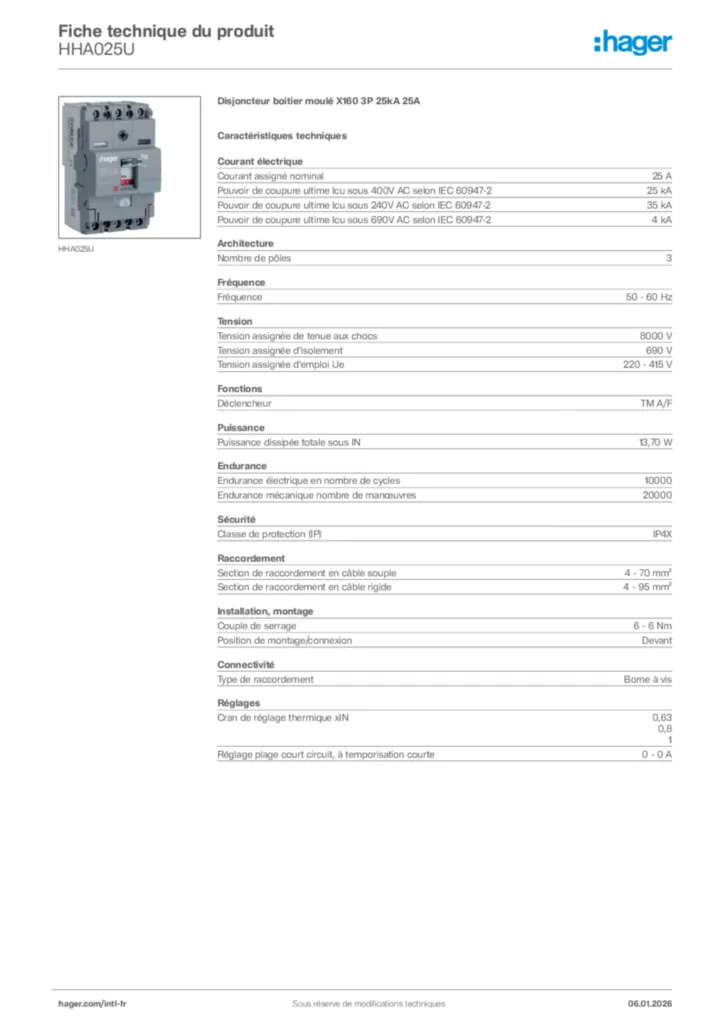

    Disjoncteur boitier moulé X160 3P 25kA 25A HHA025U

    Complétez votre système

    Accessoires optionnels

  • Voir plus (32)
    • Déclencheur à sous-tension 8 produit(s) disponible(s)
    • Blocs complémentaires pour disjoncteurs principaux type A-HI 2 produit(s) disponible(s)
    • Bloc de contact auxiliaire 4 produit(s) disponible(s)
    • bobine à émission 5 produit(s) disponible(s)
    • Cache-borne 4 produit(s) disponible(s)
    • Fonctions de connexion 4 produit(s) disponible(s)

    Caractéristiques techniques

    Courant électrique
    • Courant assigné nominal
      25 A
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      25 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      35 kA
    • Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2
      4 kA
    Architecture
    • Nombre de pôles
      3
    Fréquence
    • Fréquence
      50 - 60 Hz
    Tension
    • Tension assignée de tenue aux chocs
      8000 V
    • Tension assignée d'isolement
      690 V
    • Tension assignée d'emploi Ue
      220 - 415 V
    Fonctions
    • Déclencheur
      TM A/F
    Puissance
    • Puissance dissipée totale sous IN
      13,70 W
    Endurance
    • Endurance électrique en nombre de cycles
      10000
    • Endurance mécanique nombre de manœuvres
      20000
    Sécurité
    • Classe de protection (IP)
      IP4X
    Raccordement
    • Section de raccordement en câble souple
      4 - 70 mm²
    • Section de raccordement en câble rigide
      4 - 95 mm²
    Installation, montage
    • Couple de serrage
      6 - 6 Nm
    • Position de montage/connexion
      Devant
    Connectivité
    • Type de raccordement
      Borne à vis
    Réglages
    • Cran de réglage thermique xIN
      0,63, 0,8, 1
    • Réglage plage court circuit, à temporisation courte
      0 - 0 A
