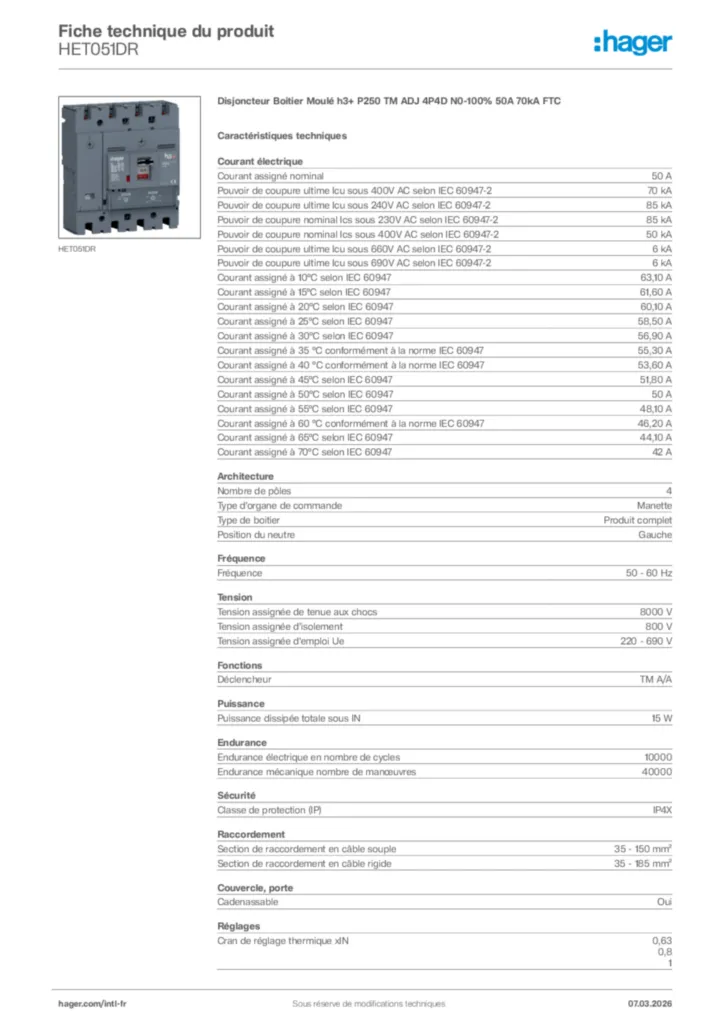

Disjoncteur Boitier Moulé h3+ P250 TM ADJ 4P4D N0-100% 50A 70kA FTC HET051DR

EAN
3250613154622
Conditionnement
1 pièce

Complétez votre système

Accessoires optionnels

  • Voir plus (72)
    • Commande rotative verrouillable 1 produit(s) disponible(s)
    • Dispositif d'alimentation des câbles auxiliaires 2 produit(s) disponible(s)
    • Fonctions de connexion 8 produit(s) disponible(s)
    • Déclencheur à sous-tension 8 produit(s) disponible(s)
    • bobine à émission 5 produit(s) disponible(s)
    • Cache-borne 6 produit(s) disponible(s)

    Caractéristiques techniques

    Courant électrique
    • Courant assigné nominal
      50 A
    • Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2
      70 kA
    • Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2
      85 kA
    • Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2
      85 kA
    • Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2
      50 kA
    • Pouvoir de coupure ultime Icu sous 660V AC selon IEC 60947-2
      6 kA
    • Pouvoir de coupure ultime Icu sous 690V AC selon IEC 60947-2
      6 kA
    • Courant assigné à 10°C selon IEC 60947
      63,10 A
    • Courant assigné à 15°C selon IEC 60947
      61,60 A
    • Courant assigné à 20°C selon IEC 60947
      60,10 A
    • Courant assigné à 25°C selon IEC 60947
      58,50 A
    • Courant assigné à 30°C selon IEC 60947
      56,90 A
    • Courant assigné à 35 °C conformément à la norme IEC 60947
      55,30 A
    • Courant assigné à 40 °C conformément à la norme IEC 60947
      53,60 A
    • Courant assigné à 45°C selon IEC 60947
      51,80 A
    • Courant assigné à 50°C selon IEC 60947
      50 A
    • Courant assigné à 55°C selon IEC 60947
      48,10 A
    • Courant assigné à 60 °C conformément à la norme IEC 60947
      46,20 A
    • Courant assigné à 65°C selon IEC 60947
      44,10 A
    • Courant assigné à 70°C selon IEC 60947
      42 A
    Architecture
    • Nombre de pôles
      4
    • Type d'organe de commande
      Manette
    • Type de boitier
      Produit complet
    • Position du neutre
      Gauche
    Fréquence
    • Fréquence
      50 - 60 Hz
    Tension
    • Tension assignée de tenue aux chocs
      8000 V
    • Tension assignée d'isolement
      800 V
    • Tension assignée d'emploi Ue
      220 - 690 V
    Fonctions
    • Déclencheur
      TM A/A
    Puissance
    • Puissance dissipée totale sous IN
      15 W
    Endurance
    • Endurance électrique en nombre de cycles
      10000
    • Endurance mécanique nombre de manœuvres
      40000
    Sécurité
    • Classe de protection (IP)
      IP4X
    Raccordement
    • Section de raccordement en câble souple
      35 - 150 mm²
    • Section de raccordement en câble rigide
      35 - 185 mm²
    Couvercle, porte
    • Cadenassable
      Oui
    Réglages
    • Cran de réglage thermique xIN
      0,63, 0,8, 1
    Câble
    • Matériau du câble
      Cuivre, Aluminium
    Compatibilité
    • Compatible avec bloc différentiel
      Oui
    • Compatible avec montage Rail DIN
      Non
    • Utilisable pour les tableaux de distribution
      Oui
    Dimensions
    • Hauteur
      165 mm
    • Largeur
      140 mm
    • Profondeur
      97 mm
    Installation, montage
    • Position de montage/connexion
      Devant
    • Couple de serrage
      12 - 12 Nm
    Protection électrique
    • Protection instantanée (Ii) : crans de réglage
      6, 8, 10, 13
