Appareillage de tête

Disjoncteur Boitier Moulé h3+ P160 LSnI 3P3D 160A 70kA CTC HES160GC

EAN

3250613145651

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales

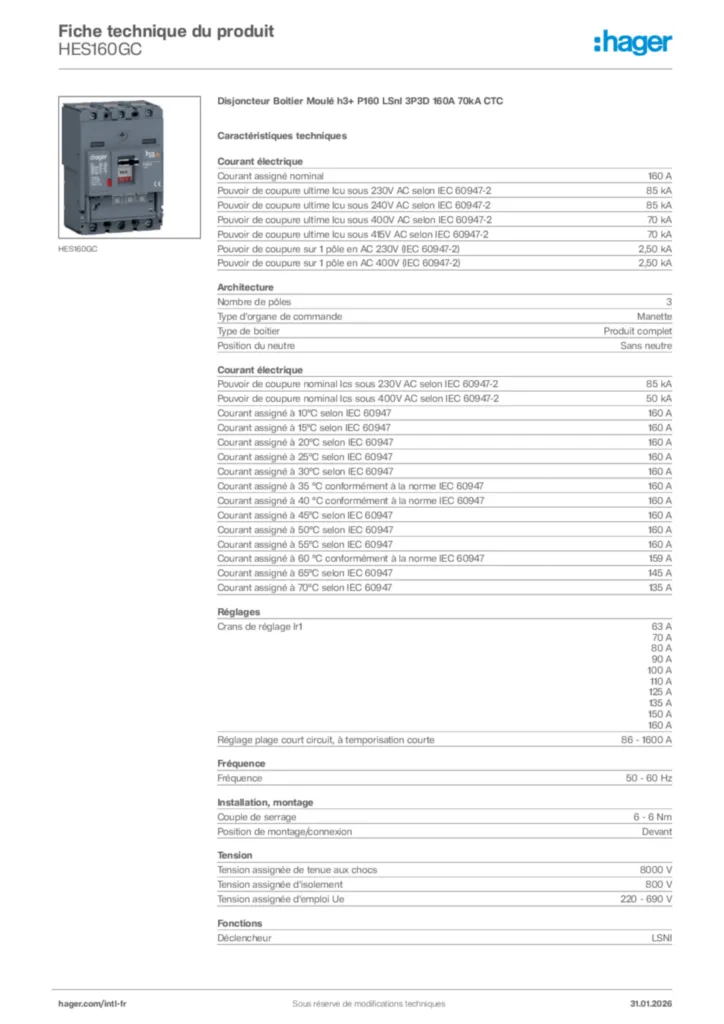

Documents
Plus de produits

Complétez votre système

Bloc de contact auxiliaire 5 produit(s) disponible(s)
bobine à émission 5 produit(s) disponible(s)
Déclencheur à sous-tension 8 produit(s) disponible(s)
Dispositif d'alimentation des câbles auxiliaires 2 produit(s) disponible(s)
Fonctions de connexion 5 produit(s) disponible(s)
Interverouillage 5 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 240V AC selon IEC 60947-2

85 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

70 kA
Pouvoir de coupure ultime Icu sous 415V AC selon IEC 60947-2

70 kA
Pouvoir de coupure sur 1 pôle en AC 230V (IEC 60947-2)

2,50 kA
Pouvoir de coupure sur 1 pôle en AC 400V (IEC 60947-2)

2,50 kA
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

85 kA
Pouvoir de coupure nominal Ics sous 400V AC selon IEC 60947-2

50 kA
Courant assigné à 10°C selon IEC 60947

160 A
Courant assigné à 15°C selon IEC 60947

160 A
Courant assigné à 20°C selon IEC 60947

160 A
Courant assigné à 25°C selon IEC 60947

160 A
Courant assigné à 30°C selon IEC 60947

160 A
Courant assigné à 35 °C conformément à la norme IEC 60947

160 A
Courant assigné à 40 °C conformément à la norme IEC 60947

160 A
Courant assigné à 45°C selon IEC 60947

160 A
Courant assigné à 50°C selon IEC 60947

160 A
Courant assigné à 55°C selon IEC 60947

160 A
Courant assigné à 60 °C conformément à la norme IEC 60947

159 A
Courant assigné à 65°C selon IEC 60947

145 A
Courant assigné à 70°C selon IEC 60947

135 A

Nombre de pôles

3
Type d'organe de commande

Manette
Type de boitier

Produit complet
Position du neutre

Sans neutre

Crans de réglage Ir1

63 A, 70 A, 80 A, 90 A, 100 A, 110 A, 125 A, 135 A, 150 A, 160 A
Réglage plage court circuit, à temporisation courte

86 - 1600 A

Fréquence

50 - 60 Hz

Couple de serrage

6 - 6 Nm
Position de montage/connexion

Devant

Tension assignée de tenue aux chocs

8000 V
Tension assignée d'isolement

800 V
Tension assignée d'emploi Ue

220 - 690 V

Déclencheur

LSNI

Puissance dissipée totale sous IN

27 W
Puissance dissipée par pôle à In

9 W

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

40000

Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Classe de protection (IP)

IP4X

Température de service

-25 - 70 °C

Section de raccordement en câble souple

6 - 70 mm²
Section de raccordement en câble rigide

6 - 95 mm²

Matériau du câble

Cuivre

Hauteur

130 mm
Largeur

90 mm
Profondeur

97 mm

Commande motorisée intégrée

Non

Compatible avec montage Rail DIN

Non
Compatible avec bloc différentiel

Non
Utilisable pour les tableaux de distribution

Oui

Sens d'alimentation

Bornes amonts ou avales

Protection long retard (ltd) : temporisation (tr)

5 s
Protection court retard (std) : courant (Isd)

1,5, 2, 3, 4, 5, 6, 7, 8, 10
Protection court retard (std) : temporisation (tsd)

100 ms
Protection instantanée (Ii) : crans de réglage

11
