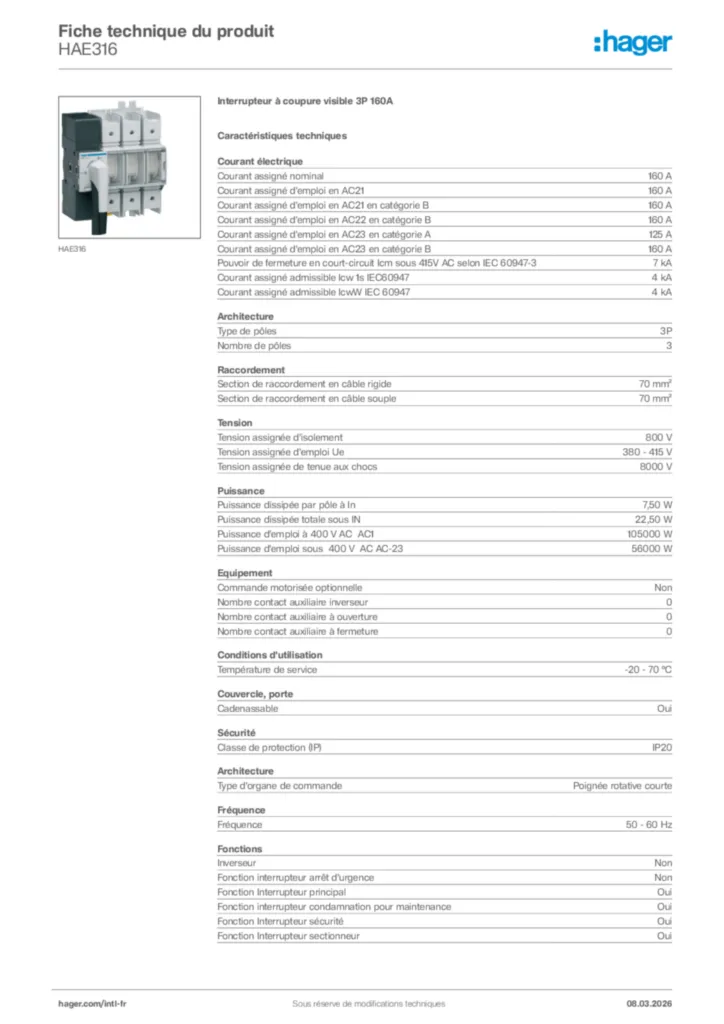

Interrupteur à coupure visible 3P 160A HAE316
EAN
3250613140328
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire 2 produit(s) disponible(s) -
Cache-borne 1 produit(s) disponible(s) -
Axe de commutateur 3 produit(s) disponible(s) -
Poignée pour armoire electrique 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal160 A
-
Courant assigné d'emploi en AC21160 A
-
Courant assigné d'emploi en AC21 en catégorie B160 A
-
Courant assigné d'emploi en AC22 en catégorie B160 A
-
Courant assigné d'emploi en AC23 en catégorie A125 A
-
Courant assigné d'emploi en AC23 en catégorie B160 A
-
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-37 kA
-
Courant assigné admissible Icw 1s IEC609474 kA
-
Courant assigné admissible IcwW IEC 609474 kA
Raccordement
-
Section de raccordement en câble rigide70 mm²
-
Section de raccordement en câble souple70 mm²
Tension
-
Tension assignée d'isolement800 V
-
Tension assignée d'emploi Ue380 - 415 V
-
Tension assignée de tenue aux chocs8000 V
Puissance
-
Puissance dissipée par pôle à In7,50 W
-
Puissance dissipée totale sous IN22,50 W
-
Puissance d'emploi à 400 V AC AC1105000 W
-
Puissance d'emploi sous 400 V AC AC-2356000 W
Equipement
-
Commande motorisée optionnelleNon
-
Nombre contact auxiliaire inverseur0
-
Nombre contact auxiliaire à ouverture0
-
Nombre contact auxiliaire à fermeture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
Couvercle, porte
-
CadenassableOui
Sécurité
-
Classe de protection (IP)IP20
Architecture
-
Type de pôles3P
-
Nombre de pôles3
-
Type d'organe de commandePoignée rotative courte
Fréquence
-
Fréquence50 - 60 Hz
Fonctions
-
InverseurNon
-
Fonction interrupteur arrêt d'urgenceNon
-
Fonction Interrupteur principalOui
-
Fonction interrupteur condamnation pour maintenanceOui
-
Fonction Interrupteur sécuritéOui
-
Fonction Interrupteur sectionneurOui
Capacité
-
Nombre de modules6,22
Installation, montage
-
Couple de serrage4 - 4,4 Nm
Connectivité
-
Type de raccordementBorne à vis
Dimensions
-
Hauteur84 mm
-
Largeur109 mm
-
Profondeur132 mm
