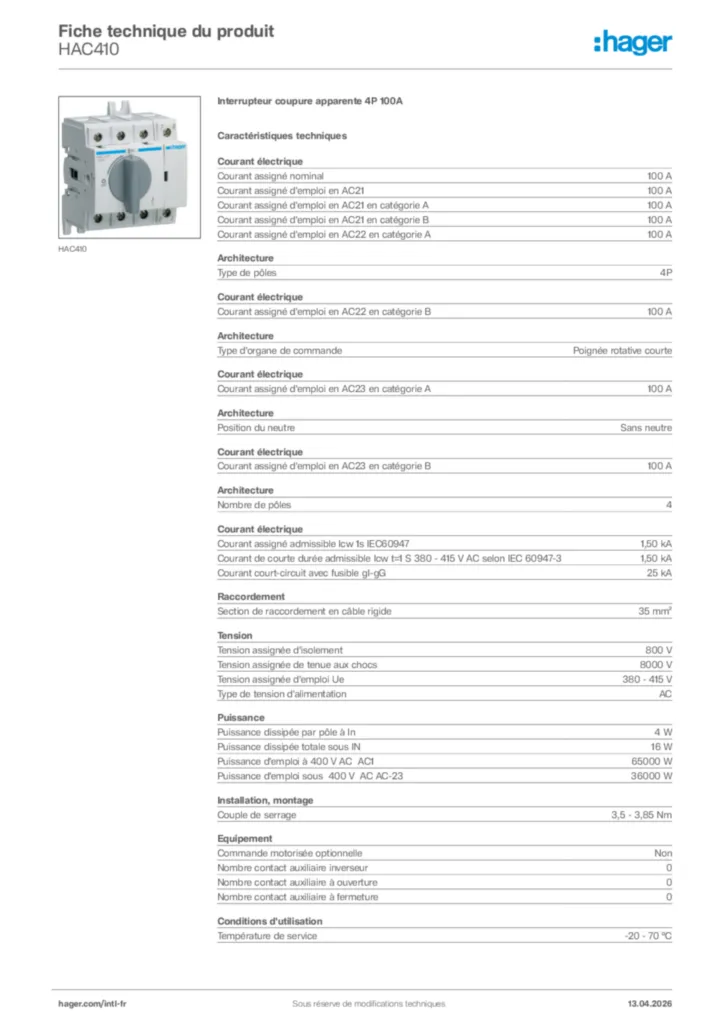

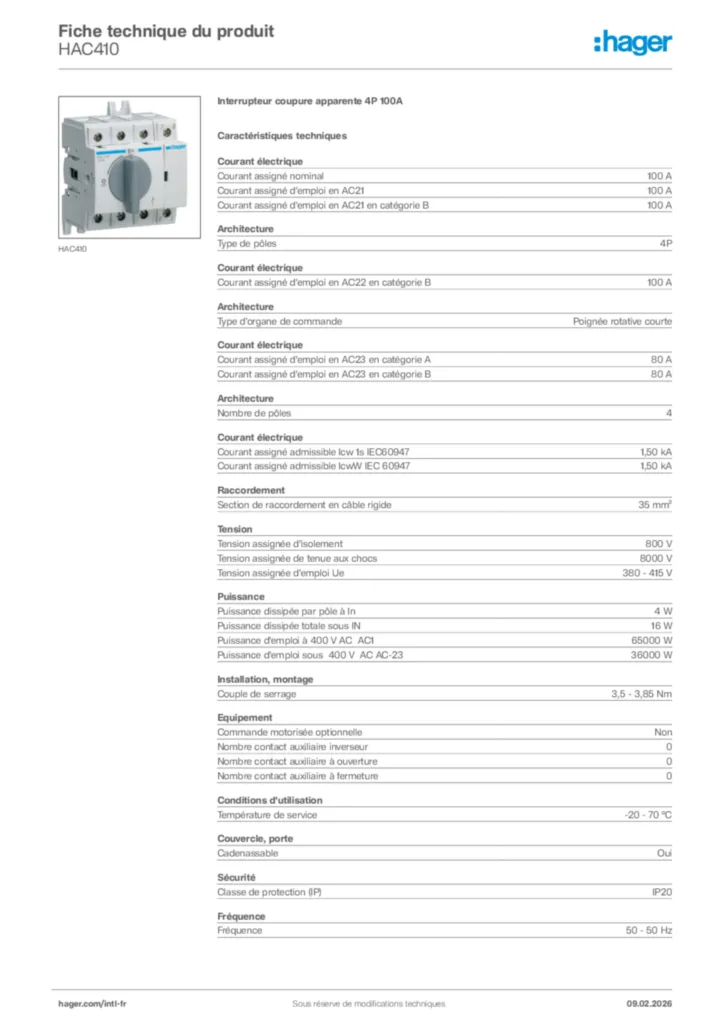

Interrupteur coupure apparente 4P 100A HAC410

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

Axe de commutateur 3 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Poignée pour armoire electrique 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

100 A
Courant assigné d'emploi en AC21

100 A
Courant assigné d'emploi en AC21 en catégorie A

100 A
Courant assigné d'emploi en AC21 en catégorie B

100 A
Courant assigné d'emploi en AC22 en catégorie A

100 A
Courant assigné d'emploi en AC22 en catégorie B

100 A
Courant assigné d'emploi en AC23 en catégorie A

100 A
Courant assigné d'emploi en AC23 en catégorie B

100 A
Courant assigné admissible Icw 1s IEC60947

1,50 kA
Courant de courte durée admissible Icw t=1 S 380 - 415 V AC selon IEC 60947-3

1,50 kA
Courant court-circuit avec fusible gI-gG

25 kA

Type de pôles

4P
Type d'organe de commande

Poignée rotative courte
Position du neutre

Sans neutre
Nombre de pôles

4

Section de raccordement en câble rigide

35 mm²

Tension assignée d'isolement

800 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

380 - 415 V
Type de tension d'alimentation

AC

Puissance dissipée par pôle à In

4 W
Puissance dissipée totale sous IN

16 W
Puissance d'emploi à 400 V AC AC1

65000 W
Puissance d'emploi sous 400 V AC AC-23

36000 W

Couple de serrage

3,5 - 3,85 Nm

Commande motorisée optionnelle

Non
Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0
Plombable

Oui

Température de service

-20 - 70 °C

Cadenassable

Oui

Classe de protection (IP)

IP20

Fréquence

50 - +50 Hz

Type de raccordement

Borne à vis

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Nombre de modules

4

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
