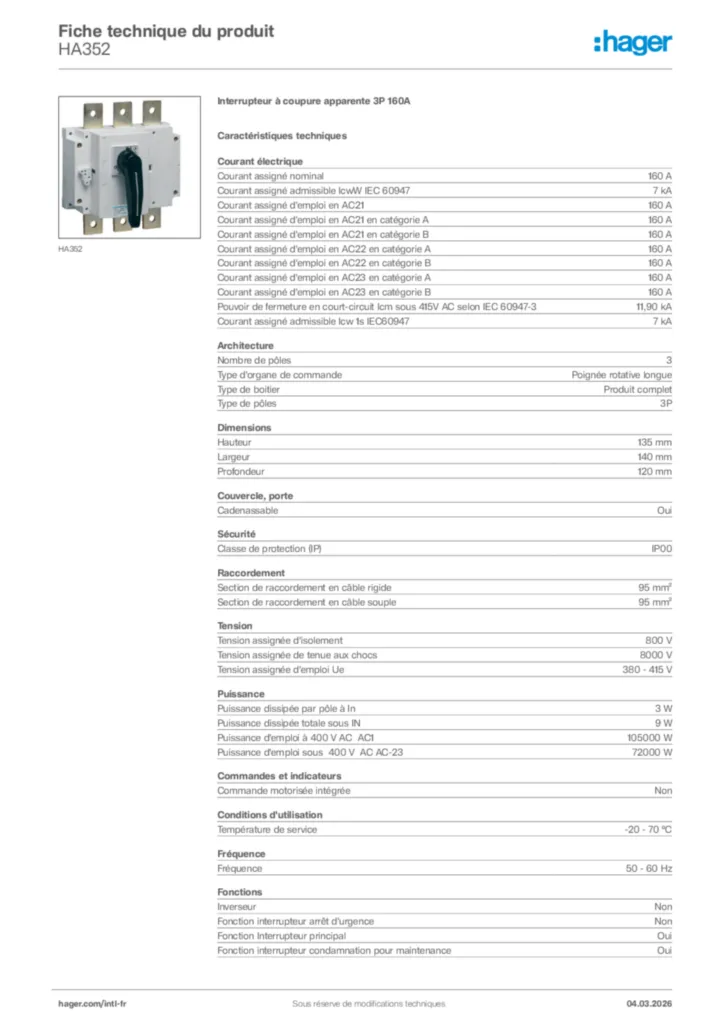

Interrupteur à coupure apparente 3P 160A HA352

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

Accessoires pour connectique basse tension 3 produit(s) disponible(s)
Bloc de contact auxiliaire 1 produit(s) disponible(s)
Axe de commutateur 2 produit(s) disponible(s)
Poignée pour armoire electrique 1 produit(s) disponible(s)
Cache-borne 2 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

160 A
Courant assigné admissible IcwW IEC 60947

7 kA
Courant assigné d'emploi en AC21

160 A
Courant assigné d'emploi en AC21 en catégorie A

160 A
Courant assigné d'emploi en AC21 en catégorie B

160 A
Courant assigné d'emploi en AC22 en catégorie A

160 A
Courant assigné d'emploi en AC22 en catégorie B

160 A
Courant assigné d'emploi en AC23 en catégorie A

160 A
Courant assigné d'emploi en AC23 en catégorie B

160 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

11,90 kA
Courant assigné admissible Icw 1s IEC60947

7 kA

Nombre de pôles

3
Type d'organe de commande

Poignée rotative longue
Type de boitier

Produit complet
Type de pôles

3P

Hauteur

135 mm
Largeur

140 mm
Profondeur

120 mm

Cadenassable

Oui

Classe de protection (IP)

IP00

Section de raccordement en câble rigide

95 mm²
Section de raccordement en câble souple

95 mm²

Tension assignée d'isolement

800 V
Tension assignée de tenue aux chocs

8000 V
Tension assignée d'emploi Ue

380 - 415 V

Puissance dissipée par pôle à In

3 W
Puissance dissipée totale sous IN

9 W
Puissance d'emploi à 400 V AC AC1

105000 W
Puissance d'emploi sous 400 V AC AC-23

72000 W

Commande motorisée intégrée

Non

Température de service

-20 - 70 °C

Fréquence

50 - 60 Hz

Inverseur

Non
Fonction interrupteur arrêt d'urgence

Non
Fonction Interrupteur principal

Oui
Fonction interrupteur condamnation pour maintenance

Oui
Fonction Interrupteur sécurité

Oui
Fonction Interrupteur sectionneur

Oui

Commande motorisée optionnelle

Non
Nombre contact auxiliaire inverseur

0
Nombre contact auxiliaire à ouverture

0
Nombre contact auxiliaire à fermeture

0

Couple de serrage

9 - 9,9 Nm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui

Sans halogène Oui
