Compteur triphasé direct 125A 6M AGARDIO MID ECA310D
EAN
3250612231270
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Accessoires pour système bus 8 produit(s) disponible(s) -
Adaptateur reseau 1 produit(s) disponible(s) -
Accessoires de parafoudre pour équip. informatique / mesure, cde et régulation 1 produit(s) disponible(s)
Produits compatibles
-
Références concernées 1 produit(s) disponible(s)
Complétez votre système
-
HTG485H
Cable Modbus 25m
-
HTG484HCâble Modbus 5 m RJ45-RJ45
-
HTG482HCâble Modbus 2 m RJ45-RJ45
-
HTG481HCâble Modbus 1 m RJ45-RJ45
-
HTG480HCâble Modbus 20 cm RJ45-RJ45
-
HTG474HCâble Modbus 5 m RJ45-RJ45 avec liaison terre
-
HTG472HCâble Modbus 2 m RJ45-RJ45 avec liaison terre
-
HTG471HCâble Modbus 1 m RJ45-RJ45 avec liaison terre

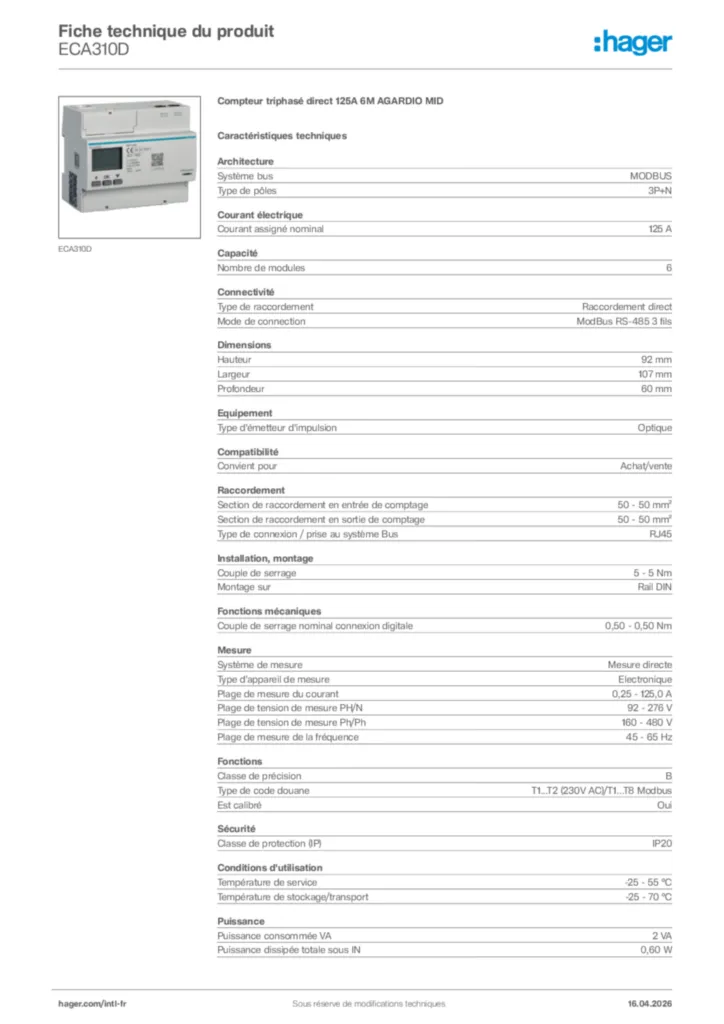

Caractéristiques techniques
Architecture
-
Système busMODBUS
-
Type de pôles3P+N
Courant électrique
-
Courant assigné nominal125 A
-
Courant de circuit de mesure maximum125 A
Capacité
-
Nombre de modules6
Connectivité
-
Type de raccordementRaccordement direct
-
Mode de connectionModBus RS-485 3 fils
Dimensions
-
Hauteur92 mm
-
Largeur107 mm
-
Profondeur60 mm
Equipement
-
Type d'émetteur d'impulsionOptique
Compatibilité
-
Convient pourAchat/vente
Raccordement
-
Section de raccordement en entrée de comptage50 - 50 mm²
-
Section de raccordement en sortie de comptage50 - 50 mm²
-
Type de connexion / prise au système BusRJ45
Installation, montage
-
Couple de serrage5 - 5 Nm
-
Montage surRail DIN
Fonctions mécaniques
-
Couple de serrage nominal connexion digitale0,50 - 0,50 Nm
Mesure
-
Système de mesureMesure directe
-
Type d'appareil de mesureElectronique
-
Plage de mesure du courant0,25 - 125,0 A
-
Plage de tension de mesure PH/N92 - 276 V
-
Plage de tension de mesure Ph/Ph160 - 480 V
-
Plage de mesure de la fréquence45 - 65 Hz
Fonctions
-
Classe de précisionB
-
Type de code douaneT1...T2 (230V AC)/T1...T8 Modbus
-
Est calibréOui
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-25 - 55 °C
-
Température de stockage/transport-25 - 70 °C
Puissance
-
Puissance consommée VA2 VA
-
Puissance dissipée totale sous IN0,60 W
Fréquence
-
Fréquence50 - 50 Hz
