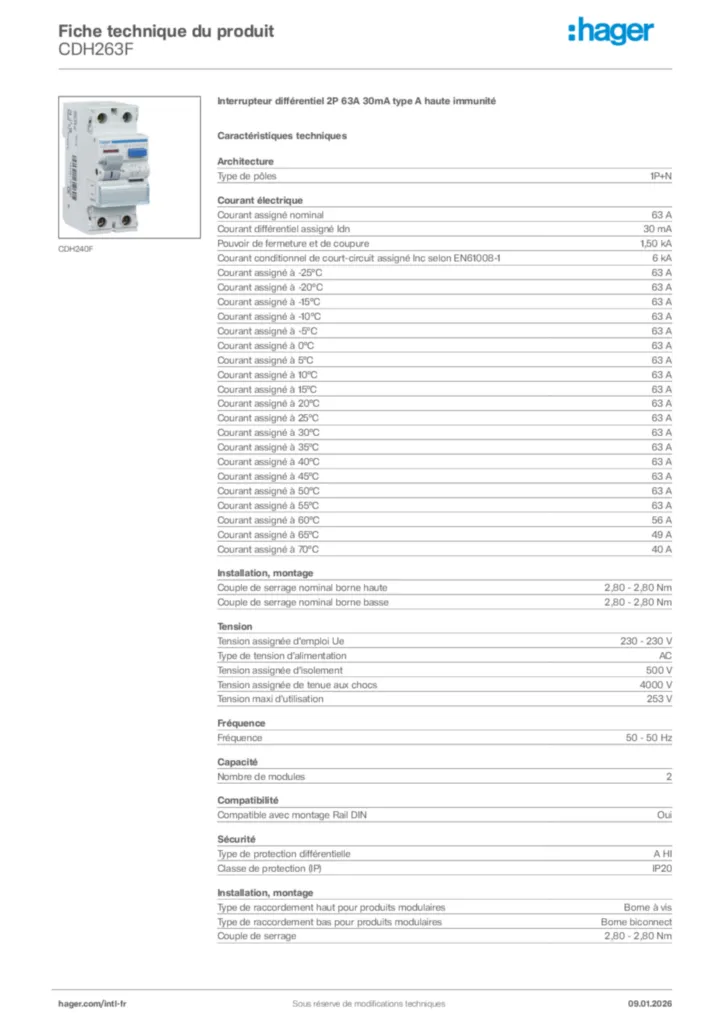

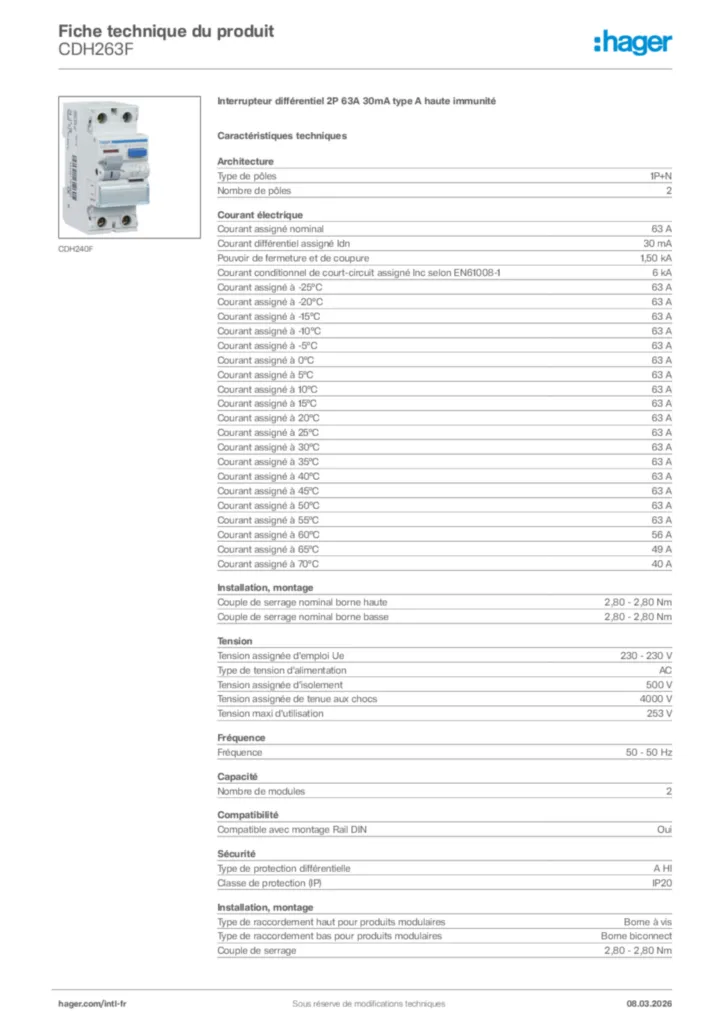

Interrupteur différentiel 2P 63A 30mA type A haute immunité CDH263F

Name: CDH263F
Brand: Hager
SKU: CDH263F

EAN

3250611612735

Conditionnement

1 pièce

Caractéristiques techniques
Données environnementales
Plus de produits

Caractéristiques techniques

Type de pôles

1P+N

Courant assigné nominal

63 A
Courant différentiel assigné Idn

30 mA
Pouvoir de fermeture et de coupure

1,50 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

6 kA
Courant assigné à -25°C

63 A
Courant assigné à -20°C

63 A
Courant assigné à -15°C

63 A
Courant assigné à -10°C

63 A
Courant assigné à -5°C

63 A
Courant assigné à 0°C

63 A
Courant assigné à 5°C

63 A
Courant assigné à 10°C

63 A
Courant assigné à 15°C

63 A
Courant assigné à 20°C

63 A
Courant assigné à 25°C

63 A
Courant assigné à 30°C

63 A
Courant assigné à 35°C

63 A
Courant assigné à 40°C

63 A
Courant assigné à 45°C

63 A
Courant assigné à 50°C

63 A
Courant assigné à 55°C

63 A
Courant assigné à 60°C

56 A
Courant assigné à 65°C

49 A
Courant assigné à 70°C

40 A

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect
Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 50 Hz

Nombre de modules

2

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

A HI
Classe de protection (IP)

IP20

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement en câble souple

16 mm²
Section de raccordement en câble rigide

25 mm²

Puissance dissipée totale sous IN

8 W

Tropicalisation/humidité/Exécution

Exécution I
Altitude max.

2000 m

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

4000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

35 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
