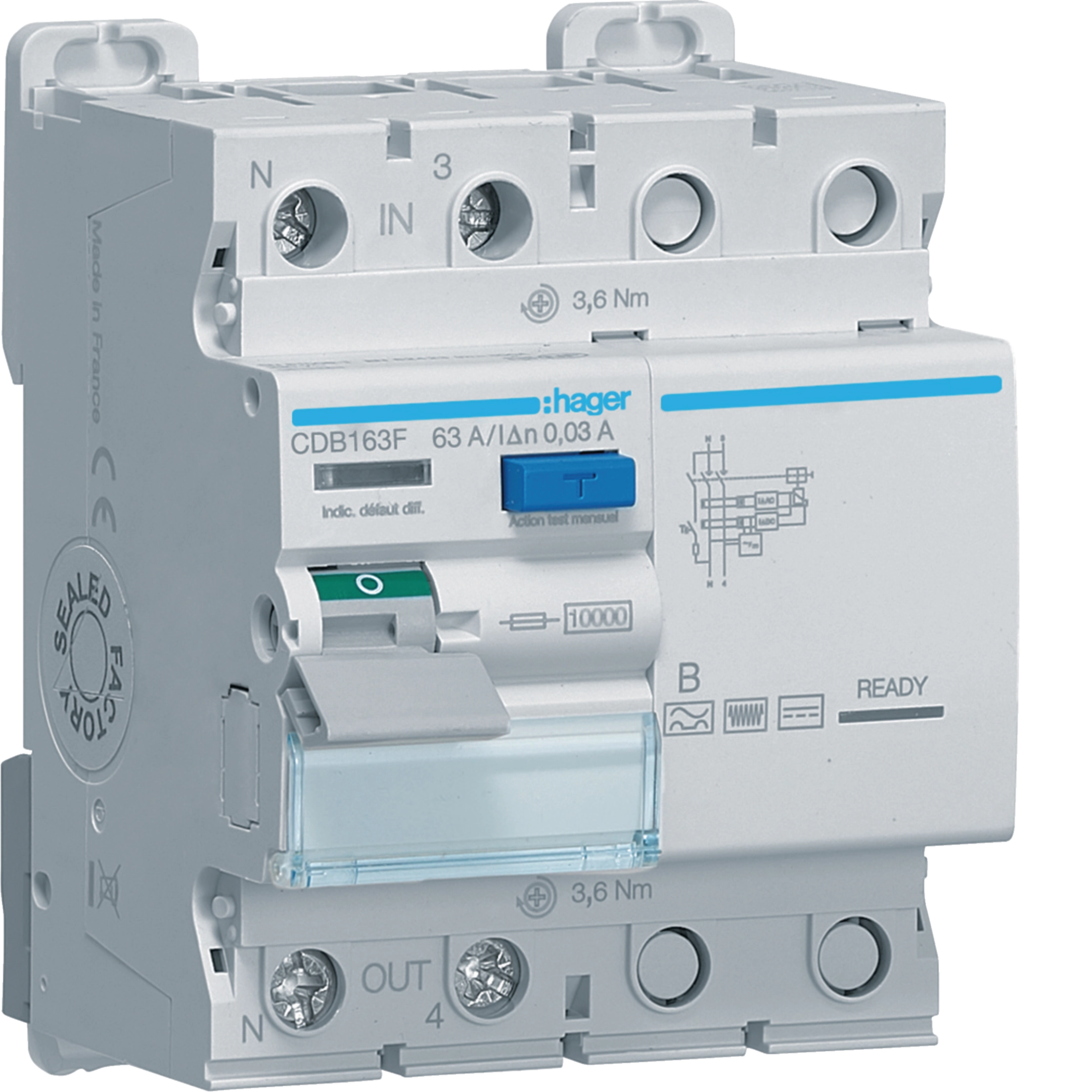

Interrupteur différentiel 1P+N 63A 30mA type B CDB163F
EAN
3250611628163
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Caractéristiques techniques
Architecture
-
Type de pôles1P+N
Courant électrique
-
Courant assigné nominal63 A
-
Courant différentiel assigné Idn30 mA
-
Pouvoir de fermeture et de coupure0,80 kA
-
Courant conditionnel de court-circuit assigné Inc selon EN61008-110 kA
-
Courant assigné à -25°C63 A
-
Courant assigné à -20°C63 A
-
Courant assigné à -15°C63 A
-
Courant assigné à -10°C63 A
-
Courant assigné à -5°C63 A
-
Courant assigné à 0°C63 A
-
Courant assigné à 5°C63 A
-
Courant assigné à 10°C63 A
-
Courant assigné à 15°C63 A
-
Courant assigné à 20°C63 A
-
Courant assigné à 25°C63 A
-
Courant assigné à 30°C63 A
-
Courant assigné à 35°C63 A
-
Courant assigné à 40°C63 A
-
Courant assigné à 45°C63 A
-
Courant assigné à 50°C63 A
-
Courant assigné à 55°C63 A
-
Courant assigné à 60°C63 A
-
Courant assigné à 65°C55 A
-
Courant assigné à 70°C50 A
Installation, montage
-
Couple de serrage nominal borne haute3,60 - 3,60 Nm
-
Couple de serrage nominal borne basse3,60 - 3,60 Nm
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement400 V
-
Valeur rigidité diélectrique du circuit principal2 kV
-
Tension assignée de tenue aux chocs4000 V
-
Tension assignée de tenue aux chocs selon IEC 60947-36000 V
-
Tension maxi d'utilisation253 V
Fréquence
-
Fréquence50 - 50 Hz
Capacité
-
Nombre de modules4
Compatibilité
-
Compatible avec montage Rail DINOui
Sécurité
-
Type de protection différentielleB
-
Classe de protection (IP)IP20
Raccordement
-
Section de raccord bornes aval en câble rigide1 - 25 mm²
-
Section de raccordement des bornes aval à vis, en câble souple1 - 16 mm²
Puissance
-
Puissance dissipée totale sous IN6,64 W
Conditions d'utilisation
-
Altitude max.2000 m
-
Température de service-25 - 70 °C
Endurance
-
Endurance électrique en nombre de cycles10000
-
Endurance mécanique nombre de manœuvres20000
Connectivité
-
Type de raccordementBorne à vis
-
Alignement des bornes hautes pour appareils modulairesBornes alignées
-
Alignement des bornes basses pour appareils modulairesBornes alignées
Dimensions
-
Hauteur85 mm
-
Largeur72 mm
-
Profondeur70 mm
