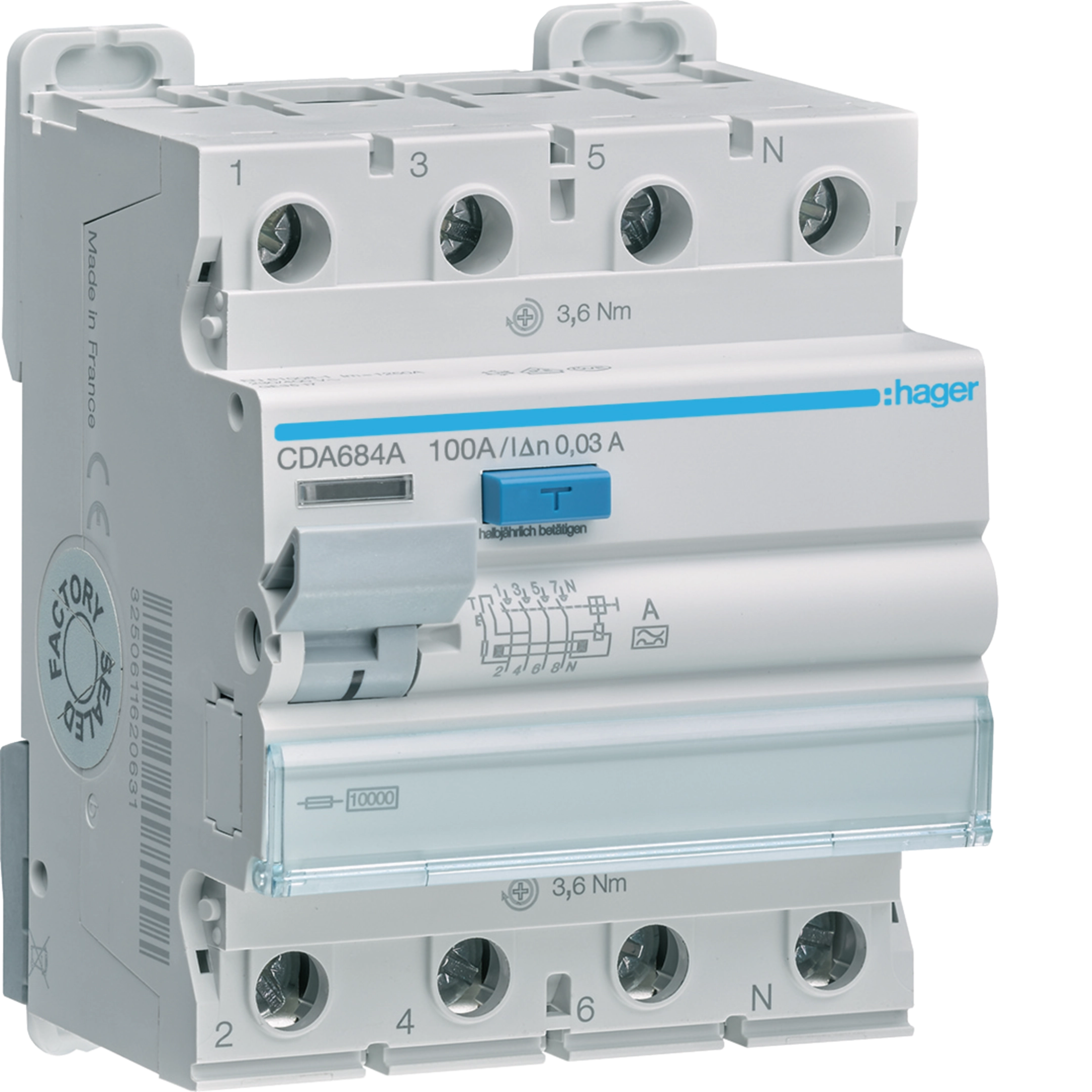

Interrupteur différentiel 3P+N 100A 30mA type A CDA684A

Name: CDA684A
Brand: Hager
SKU: CDA684A4

EAN

3250611621713

Conditionnement

1 pièce

Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Caractéristiques techniques

Type de pôles

3P+N

Courant assigné nominal

100 A
Courant différentiel assigné Idn

30 mA
Pouvoir de fermeture et de coupure

1,25 kA
Courant conditionnel de court-circuit assigné Inc selon EN61008-1

10 kA
Courant assigné à -25°C

100 A
Courant assigné à -20°C

100 A
Courant assigné à -15°C

100 A
Courant assigné à -10°C

100 A
Courant assigné à -5°C

100 A
Courant assigné à 0°C

100 A
Courant assigné à 5°C

100 A
Courant assigné à 10°C

100 A
Courant assigné à 15°C

100 A
Courant assigné à 20°C

100 A
Courant assigné à 25°C

100 A
Courant assigné à 30°C

100 A
Courant assigné à 35°C

100 A
Courant assigné à 40°C

100 A
Courant assigné à 45°C

100 A
Courant assigné à 50°C

100 A
Courant assigné à 55°C

100 A
Courant assigné à 60°C

100 A
Courant assigné à 65°C

95 A
Courant assigné à 70°C

90 A

Couple de serrage nominal borne haute

3,60 - 3,60 Nm
Couple de serrage nominal borne basse

3,60 - 3,60 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Valeur rigidité diélectrique du circuit principal

2 kV
Tension assignée de tenue aux chocs

4000 V
Tension assignée de tenue aux chocs selon IEC 60947-3

6000 V
Tension maxi d'utilisation

440 V

Fréquence

50 - 50 Hz

Nombre de modules

4

Compatible avec montage Rail DIN

Oui

Type de protection différentielle

A
Classe de protection (IP)

IP20

Section de raccord bornes aval en câble rigide

1 - 50 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 35 mm²

Puissance dissipée totale sous IN

21,48 W

Altitude max.

2000 m
Température de service

-25 - 60 °C

Endurance électrique en nombre de cycles

10000
Endurance mécanique nombre de manœuvres

20000

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

85 mm
Largeur

72 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
