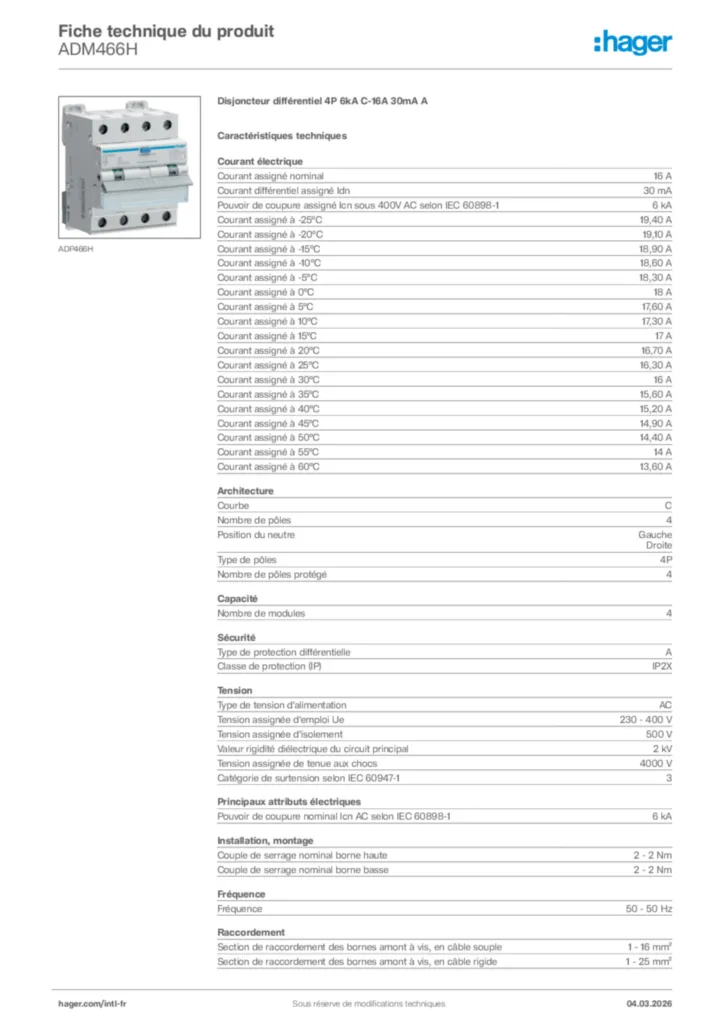

Disjoncteur différentiel 4P 6kA C-16A 30mA A ADM466H
EAN
3250611012221
Conditionnement
1 pièce
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Rail de phase 3 produit(s) disponible(s)
Caractéristiques techniques
Courant électrique
-
Courant assigné nominal16 A
-
Courant différentiel assigné Idn30 mA
-
Pouvoir de coupure assigné Icn sous 400V AC selon IEC 60898-16 kA
-
Courant assigné à -25°C19,40 A
-
Courant assigné à -20°C19,10 A
-
Courant assigné à -15°C18,90 A
-
Courant assigné à -10°C18,60 A
-
Courant assigné à -5°C18,30 A
-
Courant assigné à 0°C18 A
-
Courant assigné à 5°C17,60 A
-
Courant assigné à 10°C17,30 A
-
Courant assigné à 15°C17 A
-
Courant assigné à 20°C16,70 A
-
Courant assigné à 25°C16,30 A
-
Courant assigné à 30°C16 A
-
Courant assigné à 35°C15,60 A
-
Courant assigné à 40°C15,20 A
-
Courant assigné à 45°C14,90 A
-
Courant assigné à 50°C14,40 A
-
Courant assigné à 55°C14 A
-
Courant assigné à 60°C13,60 A
Architecture
-
CourbeC
-
Position du neutreGauche, Droite
-
Type de pôles4P
-
Nombre de pôles protégé4
Capacité
-
Nombre de modules4
Sécurité
-
Type de protection différentielleA
-
Classe de protection (IP)IP2X
Tension
-
Type de tension d'alimentationAC
-
Tension assignée d'emploi Ue230 - 400 V
-
Tension assignée d'isolement500 V
-
Valeur rigidité diélectrique du circuit principal2 kV
-
Tension assignée de tenue aux chocs4000 V
-
Catégorie de surtension selon IEC 60947-13
Installation, montage
-
Couple de serrage nominal borne haute2 - 2 Nm
-
Couple de serrage nominal borne basse2 - 2 Nm
-
Couple de serrage2 - 2 Nm
-
Position de montage du produit 360°Oui
-
Type de raccordement haut pour produits modulairesBorne à vis
-
Type de raccordement bas pour produits modulairesBorne biconnect
Principaux attributs électriques
-
Pouvoir de coupure nominal Icn AC selon IEC 60898-16 kA
Fréquence
-
Fréquence50 - 50 Hz
Raccordement
-
Section de raccordement des bornes amont à vis, en câble souple1 - 16 mm²
-
Section de raccordement des bornes amont à vis, en câble rigide1 - 25 mm²
Conditions d'utilisation
-
Classe de limitation d'énergie I²t3
-
Température de service-25 - 40 °C
Dimensions
-
Hauteur84 mm
-
Largeur71 mm
-
Profondeur70 mm
Connectivité
-
Type de raccordementBorne à vis
Puissance
-
Puissance dissipée totale sous IN10,90 W
