Disjoncteur différentiel 4P 6kA B-16A 30mA type A ADM416G

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

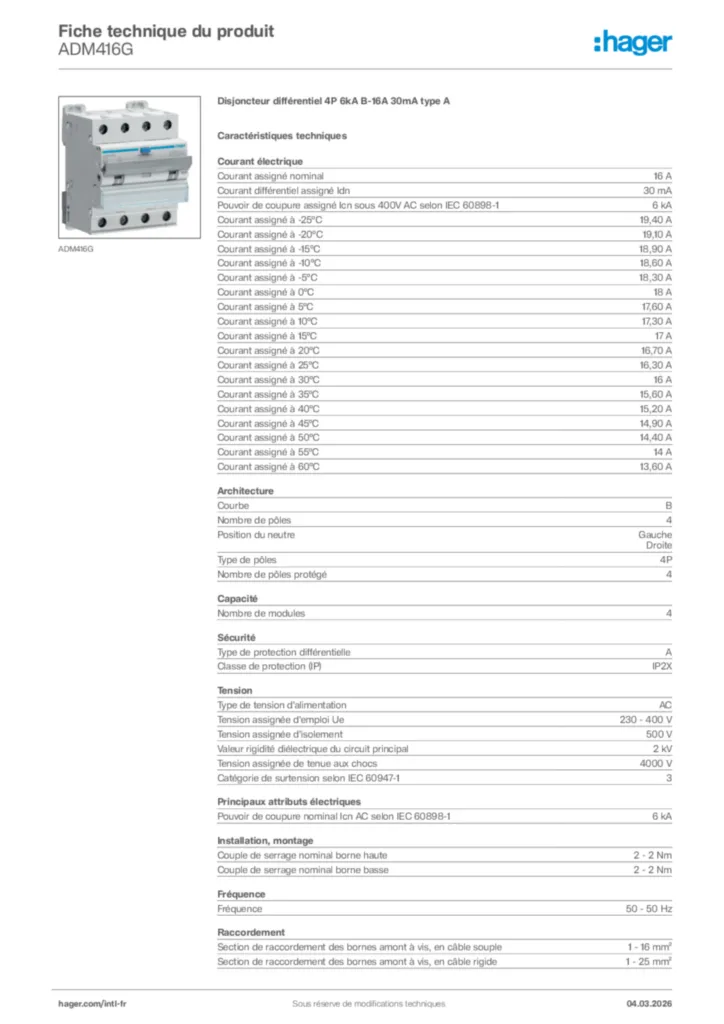

Fiche produit

Complétez votre système

Rail de phase 3 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

4P
Nombre de pôles protégé

4
Courbe

B

Type de protection différentielle

A
Classe de protection (IP)

IP2X

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension assignée d'emploi Ue

230 - 400 V
Catégorie de surtension selon IEC 60947-1

3
Type de tension d'alimentation

AC
Valeur rigidité diélectrique du circuit principal

2 kV

Courant assigné nominal

16 A
Courant différentiel assigné Idn

30 mA
Courant assigné à -25°C

19,40 A
Courant assigné à -20°C

19,10 A
Courant assigné à -15°C

18,90 A
Courant assigné à -10°C

18,60 A
Courant assigné à -5°C

18,30 A
Courant assigné à 0°C

18 A
Courant assigné à 5°C

17,60 A
Courant assigné à 10°C

17,30 A
Courant assigné à 15°C

17 A
Courant assigné à 20°C

16,70 A
Courant assigné à 25°C

16,30 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,60 A
Courant assigné à 40°C

15,20 A
Courant assigné à 45°C

14,90 A
Courant assigné à 50°C

14,40 A
Courant assigné à 55°C

14 A
Courant assigné à 60°C

13,60 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,80
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA

Puissance dissipée totale sous IN

10,90 W

Fréquence

50 - 50 Hz

Altitude max.

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-55 - 70 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2

Couple de serrage nominal borne basse

2 - 2 Nm
Couple de serrage nominal borne haute

2 - 2 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

4000

Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Nombre de modules

4

Hauteur

84 mm
Largeur

71 mm
Profondeur

70 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
