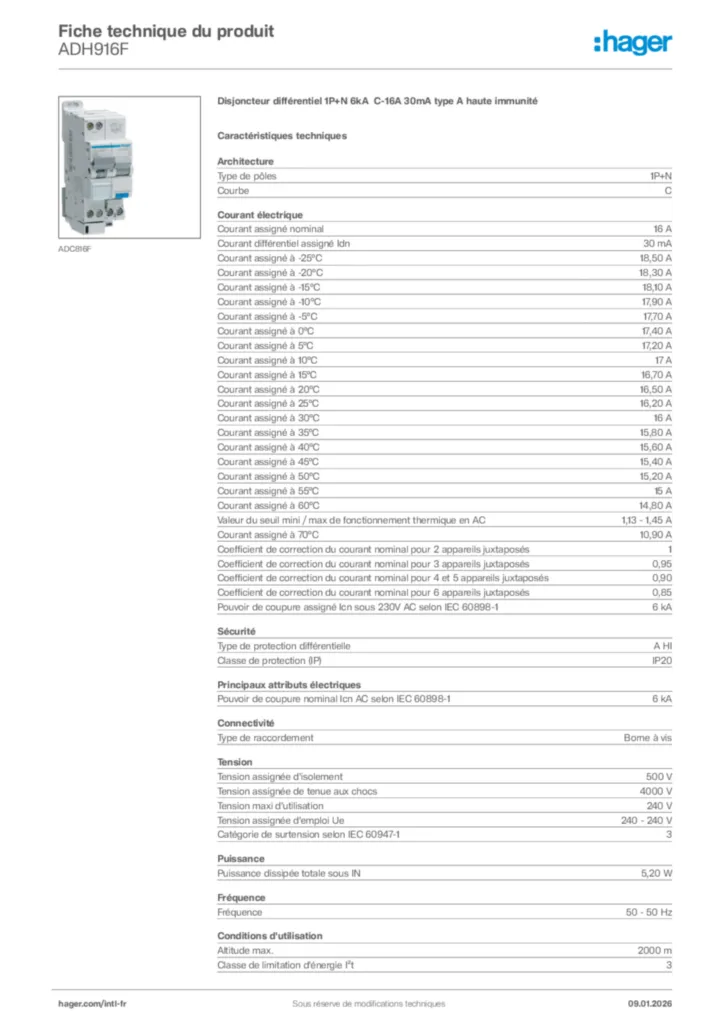

Disjoncteur différentiel 1P+N 6kA C-16A 30mA type A haute immunité ADH916F

Name: ADH916F
Brand: Hager
SKU: ADH916F1

EAN

3250611063056

Conditionnement

1 pièce

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

Fiche produit

Complétez votre système

Rail de phase 2 produit(s) disponible(s)
Accessoires pour barres omnibus 1 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

16 A
Courant différentiel assigné Idn

30 mA
Courant assigné à -25°C

18,50 A
Courant assigné à -20°C

18,30 A
Courant assigné à -15°C

18,10 A
Courant assigné à -10°C

17,90 A
Courant assigné à -5°C

17,70 A
Courant assigné à 0°C

17,40 A
Courant assigné à 5°C

17,20 A
Courant assigné à 10°C

17 A
Courant assigné à 15°C

16,70 A
Courant assigné à 20°C

16,50 A
Courant assigné à 25°C

16,20 A
Courant assigné à 30°C

16 A
Courant assigné à 35°C

15,80 A
Courant assigné à 40°C

15,60 A
Courant assigné à 45°C

15,40 A
Courant assigné à 50°C

15,20 A
Courant assigné à 55°C

15 A
Courant assigné à 60°C

14,80 A
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Courant assigné à 70°C

10,90 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

1
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA

Type de protection différentielle

A HI
Classe de protection (IP)

IP20

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Type de raccordement

Borne à vis

Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4000 V
Tension maxi d'utilisation

240 V
Tension assignée d'emploi Ue

240 - 240 V
Catégorie de surtension selon IEC 60947-1

3

Puissance dissipée totale sous IN

5,20 W

Fréquence

50 - 50 Hz

Altitude max.

2000 m
Classe de limitation d'énergie I²t

3
Température de service

-25 - 40 °C
Température de stockage/transport

-25 - 70 °C

Endurance électrique en nombre de cycles

2000
Endurance mécanique nombre de manœuvres

2000

Section de raccordement en câble souple

1 - 16 mm²
Section de raccordement en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 25 mm²
Section de raccordement des bornes aval à vis, en câble souple

1 - 16 mm²
Section de raccord bornes aval en câble rigide

1 - 25 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 16 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 25 mm²

Couple de serrage

2,10 - 2,10 Nm
Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne biconnect

Nombre de modules

2

Hauteur

83 mm
Largeur

35 mm
Profondeur

68 mm

Données environnementales

Nous nous engageons à améliorer notre performance environnementale en réduisant notre empreinte tout en agissant en tant que facilitateur de durabilité pour nos clients. En savoir plus

Conforme à la directive RoHS Oui
