EAN

3250611026877

Συσκευασία

1 τμχ

Ρελέ διαρροής με ενσωματωμένη ασφάλεια (RCBO)

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 2P 30mA & ΑΣΦΑΛΕΙΑ 6kA C 40Α ADA940H

Τιμή

120,66 €

/ τμχ

Τεχνικές ιδιότητες
Περιβαλλοντική αξία
Τεκμηρίωση
Περισσότερα προϊόντα

Κατεβάστε το φύλλο δεδομένων

Τεχνικές ιδιότητες

Πόλοι

1P+N
Αριθμός προστατευμένων πόλων

1
Καμπύλη

C

Τύπος διαφορικής προστασίας

A
Κατηγορία προστασίας (IP)

IP20

Ονομαστική ικανότητα διακοπής βραχυκυκλώματος Icn AC σύμφωνα με το IEC 60898-1

6 kA

Ονομαστική τάση μόνωσης Ui

500 V
Ονομαστική τάση αντοχής σε κρουστικό ρεύμα Uimp

4.000 V
Μέγιστη τάση λειτουργίας

240 V
Ονομαστική τάση λειτουργίας Ue

240 - 240 V
Κατηγορία υπέρτασης σύμφωνα με το IEC 60947-1

3
Τύπος τροφοδοσίας τάσης

AC

Ονομαστικό ρεύμα

40 A
Ονομαστικό ρεύμα διαρροής Idn

30 mA
Ονομαστικό ρεύμα στους -25 °C

46,90 A
Ονομαστικό ρεύμα στους -20°C

46,30 A
Ονομαστικό ρεύμα στους -15 °C

45,60 A
Ονομαστικό ρεύμα στους -10 °C

45 A
Ονομαστικό ρεύμα στους -5 °C

44,40 A
Ονομαστικό ρεύμα στους 0°C

43,80 A
Ονομαστικό ρεύμα στους 5 °C

43,10 A
Ονομαστικό ρεύμα στους 10 °C

42,50 A
Ονομαστικό ρεύμα στους 15 °C

41,90 A
Ονομαστικό ρεύμα στους 20°C

41,30 A
Ονομαστικό ρεύμα στους 25 °C

40,60 A
Ονομαστικό ρεύμα στους 30 °C

40 A
Ονομαστικό ρεύμα στους 35 °C

39,40 A
Ονομαστικό ρεύμα στους 40°C

38,80 A
Ονομαστικό ρεύμα στους 45°C

38,20 A
Ονομαστικό ρεύμα στους 50°C

37,50 A
Ονομαστικό ρεύμα στους 55 °C

36,90 A
Ονομαστικό ρεύμα στους 60 °C

36,20 A
Ελάχιστη/μέγιστη τιμή κατωφλίου της θερμικής λειτουργίας AC

1,13 - 1,45 A
Συντελεστής διόρθωσης ονομαστικής έντασης ρεύματος για 2 συσκευές τοποθετημένες δίπλα-δίπλα

1

Συνολική απώλεια ισχύος σε ονομαστικό ρεύμα In

11,10 W

Συχνότητα

50 - 50 Hz

Ονομαστική ροπή σφίξιματος κάτω από τον ακροδέκτη

2,10 - 2,10 Nm
Ονομαστική ροπή σφίξιματος άνω ακροδέκτη

2,10 - 2,10 Nm
Τύπος κάτω σύνδεσης για υλικά ράγας

δυνατότητα χρήσης διχαλωτών μπαρών

Μέγιστο επιτρεπόμενο υψόμετρο λειτουργίας

2.000 m
Κλάση περιορισμού ενέργειας I²t

3
Θερμοκρασία λειτουργίας

-25 - 40 °C
Αποθήκευση/μεταφορά θερμοκρασίας

-25 - 70 °C
Βαθμός ρύπανσης σύμφωνα με IEC 60664 / IEC 60947-2

2
Προστασία από υγρασία

Για όλα τα κλίματα

Διάρκεια ζωής προϊόντος, ηλεκτρική αντοχή σε κύκλους λειτουργίας

2.000
Αριθμός μηχανικών λειτουργιών

1.000

Εύκαμπτος αγωγός διατομής

1 - 16 mm²
Διατομή άκαμπτου αγωγού

1 - 25 mm²
Διατομή εισόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²
Διατομή εισόδου και εξόδου με βίδες, για εύκαμπτους αγωγούς

1 - 16 mm²
Διατομή εισόδου και εξόδου με βίδες, για μαζικούς αγωγούς

1 - 25 mm²

Αριθμός στοιχείων

2

Ύψος

83 mm
Πλάτος

35 mm
Βάθος

68 mm

Περιβαλλοντική αξία

Συμμόρφωση RoHS Ναι

Πιστοποιήσεις και έγγραφα

PEP - RCBO 1P+N 6kA B-16A 30mA A (English)

PDF

16,18 MB

REACH declaration ADA940H

PDF

RoHS report ADA940H

PDF

Λήψεις

Εικόνα προϊόντος

Εικόνα προϊόντος ADA940H

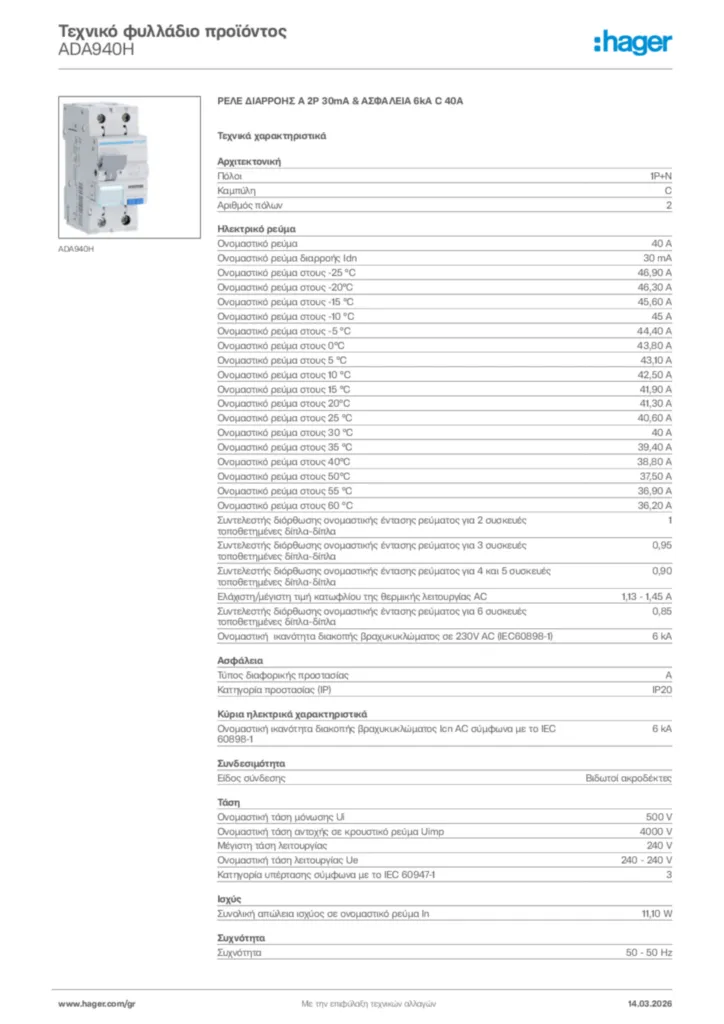

Φύλλο δεδομένων προϊόντος

Hager Τεχνικό φυλλάδιο προϊόντος ADA940H

ΡΕΛΕ ΔΙΑΡΡΟΗΣ Α 2P 30mA & ΑΣΦΑΛΕΙΑ 6kA C 40Α

PDF
Installation manual

Installation manual en-GB, fr-FR, de-DE, it-IT 2022-03-24

PDF

1,45 MB
Declaration of conformity

Declaration

Declaration of conformity International 2018-12-18

PDF

103,23 kB

Περισσότερα τεκμηρίωση
