Boîte de sol ronde 20 modules noire VR10059005
EAN
4012002245088
Conditionnement
1 Pièce
Prix
156,65 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Complétez votre système

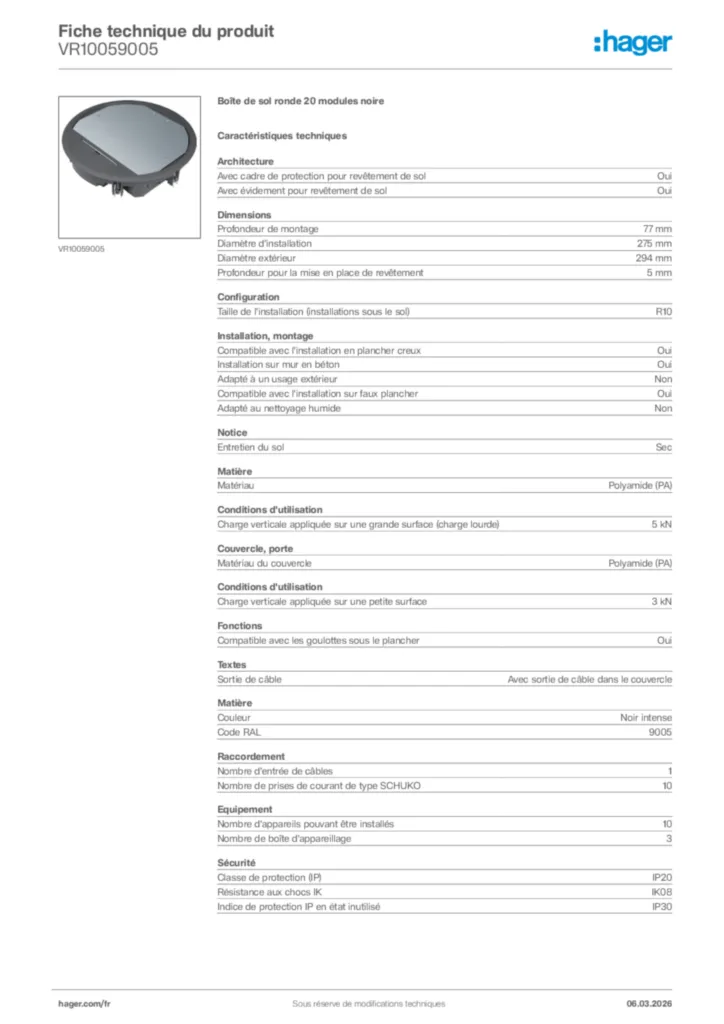

Caractéristiques techniques
Architecture
-
Avec cadre de protection pour revêtement de solOui
-
Avec évidement pour revêtement de solOui
Dimensions
-
Profondeur de montage77 mm
-
Diamètre d'installation275 mm
-
Diamètre extérieur294 mm
-
Profondeur pour la mise en place de revêtement5 mm
Configuration
-
Taille de l'installation (installations sous le sol)R10
Installation, montage
-
Compatible avec l'installation en plancher creuxOui
-
Installation sur mur en bétonOui
-
Adapté à un usage extérieurNon
-
Compatible avec l'installation en faux plancherOui
-
Adapté au nettoyage humideNon
Notice
-
Entretien du solSec
Matière
-
MatièrePolyamide (PA)
-
CouleurNoir intense
-
Code RAL9005
Conditions d'utilisation
-
Charge verticale appliquée sur une grande surface (charge lourde)5 kN
-
Charge verticale appliquée sur une petite surface3 kN
Couvercle, porte
-
Matériau du couverclePolyamide (PA)
Fonctions
-
Compatible avec les goulottes sous le plancherOui
Textes
-
Sortie de câbleAvec sortie de câble dans le couvercle
Raccordement
-
Nombre d'entrée de câbles1
-
Nombre de prises de courant de type SCHUKO10
Equipement
-
Nombre d'appareils pouvant être installés10
-
Nombre de boîte d'appareillage3
Sécurité
-
Classe de protection (IP)IP20
-
Code de protection IK contre les chocs mécaniquesIK08
-
Indice de protection IP en état inutiliséIP30
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Mode d'emploi
Mode d'emploi International 2016-05-10
PDF2,20 MB -
Guide d'installation
Guide d'installation International 2016-05-10
PDF2,45 MB -
Brochure
Brochure - Cheminement de câbles
Distribuer, équiper, rénover
PDF13,95 MB -
Annexe technique (produit unique)
Floor installation systems, Information for the floor layer
Annexe technique (produit unique) en-GB 2023-06-16
PDF2,59 MB
Systèmes d'installation au sol, Informations pour le parqueteur
Annexe technique (produit unique) fr-FR 2023-06-16
PDF2,59 MB -
Outil
Plugin REVIT Cheminement de câbles HAGER
Pour simplifier la mise en œuvre des produits hager dans une maquette numérique REVIT.
MSI50,17 MB -
Fichiers STEP
Fichiers STEP International 2022-10-06
STP796,68 kB -
avec variables
Technical Drawing of VR1005
Dessin de produit International 2022-10-07
PDF148,86 kB -
Guide
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_HANDBOOK
INSTALLATION-UNITS_FLOOR-INSTALLATION-SYSTEM_EN_2024-12_HANDBOOK
PDF21,12 MB
Manuel Système d’installation de sol (EN, 2022-06)
PDF99,70 MB -
Déclaration de conformité
Declaration UE VQ_VR_VE_VDQ_VDR_VDE T035A DE_EN 26072019
Déclaration de conformité International 2019-08-23
PDF48,47 kB
Déclaration UE de conformité VQ_VR_VE
Déclaration de conformité International 2017-11-20
PDF120,65 kB
Plus de documentation
