Coffret de distribution étanche vector IP55, 3 rangées 36 modules 552x310x151mm VE312F
Le Coffret de distribution étanche vector Hager, avec ses 3 rangées de 12 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en saillie, IP55 ou IP65, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK08 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250616456068
Conditionnement
1 Pièce
Outils de conception
Prix
335,26 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bande de couverture 2 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 2 produit(s) disponible(s) -
Presse-étoupe 2 produit(s) disponible(s) -
Module de distribution pour bornes 1 produit(s) disponible(s)
Complétez votre système
-
VZ415
Obturateur en bande pour coffrets Vector IP55 12 modules RAL 7035 Gris clair
12,11 € HT / Pièce* -
P012Obturateurs en bande 12 modules
11,84 € HT / Pièce*
-
FZ401
Jeu de bouchons pour entrée de câbles FZ402 pour armoires IP54 Univers
35,09 € HT / Pièce*
-
VZ744
Adaptateur
9,02 € HT / Pièce* -
VZ711Support bornier Sanvis Volta, Vector, Gala
6,47 € HT / Pièce*
-
VZ758
Passe-câble Vector pour réduction du degré de protection à IP54
22,90 € HT / Pièce* -
VZ754Manchons d'accouplement Vector IP55, ensemble: 10 pièce
23,22 € HT / Pièce*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles12
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails3
-
Nombre de rangées3
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules36
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur552 mm
-
Largeur310 mm
-
Profondeur151 mm
-
Largeur en modules12
Couvercle, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatériauPolystyrène (PS)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK08
-
Classe de protection (IP)IP65
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent750 °C
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

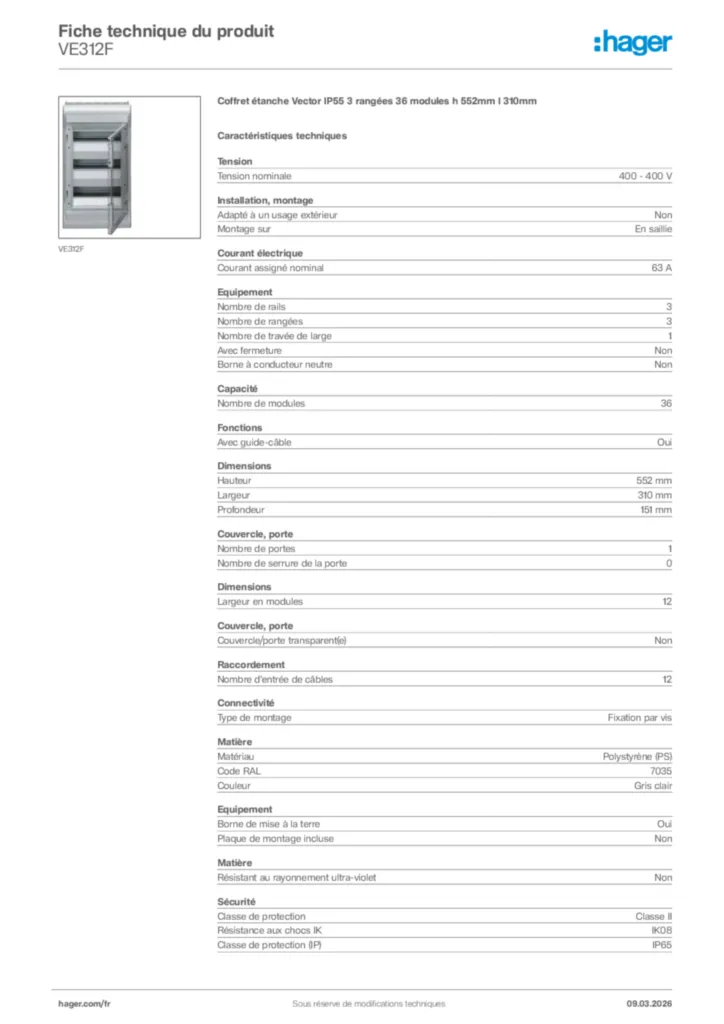

Hager Fiche technique du produit VE312F
