Coffret de distribution étanche vector IP55, 1 rangée 18 modules 302x418x151mm VE118F
Le Coffret de distribution étanche vector Hager, avec sa rangée de 18 modules, est idéal pour les installations résidentielles ou tertiaires. Pour des installations en saillie, IP55 ou IP65, ce coffret permet une intégration facile des protections modulaires Hager. Sa structure robuste IK08 et son design fonctionnel assurent une protection efficace et une maintenance aisée, offrant ainsi une solution fiable et durable pour la distribution électrique.
EAN
3250616458062
Conditionnement
1 Pièce
Outils de conception
Prix
299,26 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Complétez votre système
Accessoires optionnels
-
Bande de couverture 3 produit(s) disponible(s) -
Composants pour le câblage, l'entrée de câble et la fixation de câble 1 produit(s) disponible(s) -
Accessoires pour bloc de jonction 2 produit(s) disponible(s) -
Presse-étoupe 2 produit(s) disponible(s) -
système de verrouillage 1 produit(s) disponible(s) -
Module de distribution pour bornes 1 produit(s) disponible(s)
Complétez votre système
-
JP015
Obturateur en bande 18 modules
16,17 € HT / Pièce* -
P012Obturateurs en bande 12 modules
11,84 € HT / Pièce* -
VZ416Obturateur en bande pour coffrets Vector IP55 18 modules RAL 7035 Gris clair
15,15 € HT / Pièce*
-
FZ401
Jeu de bouchons pour entrée de câbles FZ402 pour armoires IP54 Univers
35,09 € HT / Pièce*
-
VZ744
Adaptateur
9,02 € HT / Pièce* -
VZ711Support bornier Sanvis Volta, Vector, Gala
6,47 € HT / Pièce*
-
VZ758
Passe-câble Vector pour réduction du degré de protection à IP54
22,90 € HT / Pièce* -
VZ754Manchons d'accouplement Vector IP55, ensemble: 10 pièce
23,22 € HT / Pièce*
-
VZ311
Serrure coffret étanche Vector IP55
37,42 € HT / Pièce*
-
VZ748Accessoire de finition goulotte/coffret Vector IP55 18 modules
39,26 € HT / Pièce*
Caractéristiques techniques
Raccordement
-
Nombre d'entrée de câbles15
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal63 A
Equipement
-
Nombre de rails1
-
Nombre de rangées1
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
Capacité
-
Nombre de modules18
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur302 mm
-
Largeur418 mm
-
Profondeur151 mm
-
Largeur en modules18
Couvercle, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Connectivité
-
Type de montageFixation par vis
Matière
-
MatériauPolystyrène (PS)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetNon
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK08
-
Classe de protection (IP)IP65
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent750 °C
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

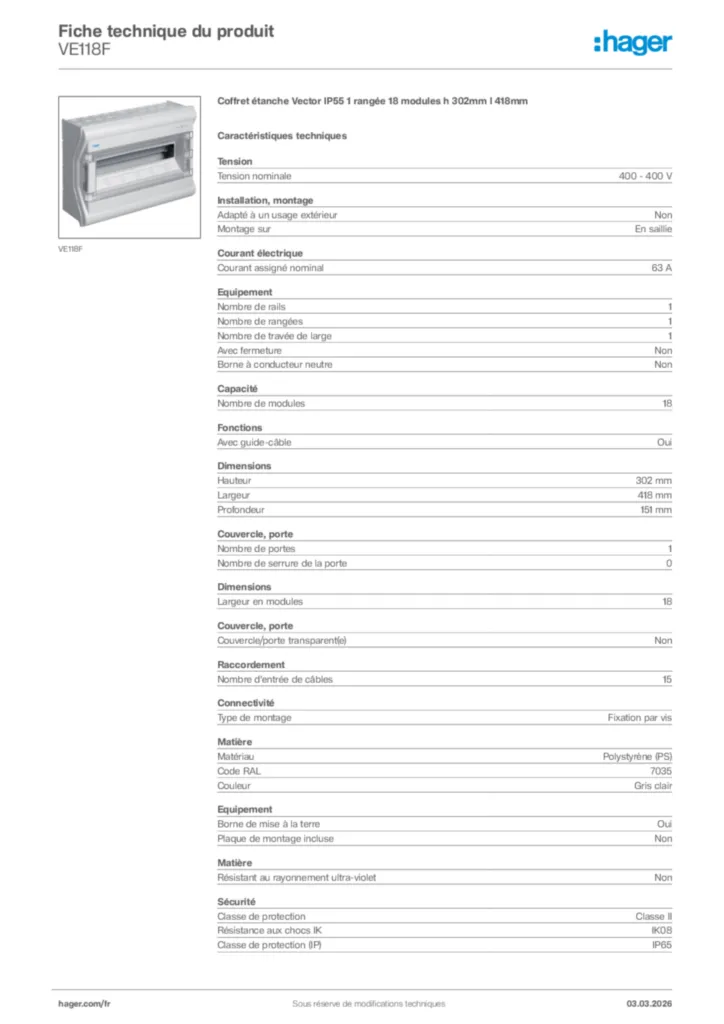

Hager Fiche technique du produit VE118F
