Coffret étanche Vector IP55 1 rangée 12 modules h 302mm l 310mm VE112F
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Module de distribution pour bornes 1 produit(s) disponible(s)
-
Unipolaire et multipolaire 2 produit(s) disponible(s)
-
Entrée de câble pour coffret et armoire 2 produit(s) disponible(s)
-
système de verrouillage 1 produit(s) disponible(s)
-
Presse-étoupe 2 produit(s) disponible(s)
-
Voir plus 5 autre(s) produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
-
Nombre d'entrée de câbles12
-
Tension nominale400 - 400 V
-
Adapté à un usage extérieurNon
-
MontageEn saillie
-
Courant assigné nominal63 A
-
Nombre de rails1
-
Nombre rangées1
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Borne de mise à la terreOui
-
Plaque de montage incluseNon
-
Nombre de modules12
-
Avec guide-câbleOui
-
Hauteur302 mm
-
Largeur310 mm
-
Profondeur151 mm
-
Largeur en unités de division12
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
-
Type de montageFixation par vis
-
MatièrePolystyrène (PS)
-
Code RAL7035
-
CouleurGris clair
-
Résistant au rayonnement ultra-violetNon
-
Classe de protectionClasse II
-
Code de protection IK contre les chocs mécaniquesIK08
-
Indice de protection IPIP65
-
Type de verrouillageLoquet, Sans serrure
-
GWT tenue au fil incandescent750 °C
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-

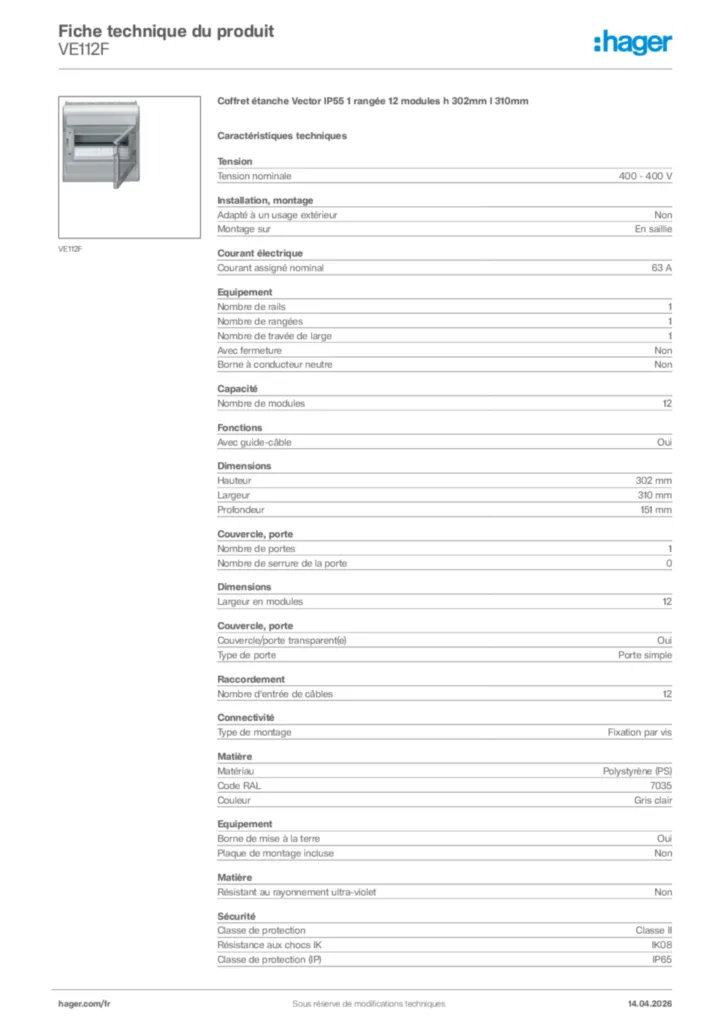

Image produit
-
Guide d'installation
Guide d'installation International 2020-01-01
PDF1,90 MBGuide d'installation International 2022-02-07
PDF4,31 MB -
Brochures techniques & CCTP
Coffret vector - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2024-04-09
DOCX72,73 kBCoffret vector - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-01-12
PDF224,29 kB -
BIM Objets Revit
Fichier Revit gamme VECTOR IP55 hébergé - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,29 MBFichier Revit gamme VECTOR IP55 non hébergé - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,27 MB -
Déclaration de conformité
Declaration
Déclaration de conformité International 2022-12-19
PDF258,36 kBDeclaration
Déclaration de conformité International 2022-11-14
PDF257,02 kB
