Coffret de distribution volta, 3 rangées 12 modules 515x305x96,50mm VA36D
Coffret de distribution volta, 3 rangées 12 modules 515x305x96,50mm
EAN
3250616410237
Conditionnement
1 Pièce
Outils de conception
Nous consulter
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Ce produit n'est plus en ventePour plus d'informations, veuillez nous contacter
Complétez votre système
Accessoires optionnels
-
Unipolaire et multipolaire 3 produit(s) disponible(s) -
Accessoires pour bloc de jonction 1 produit(s) disponible(s) -
système de verrouillage 1 produit(s) disponible(s) -
Plaque / cache / barrette d'inscription 1 produit(s) disponible(s) -
Bande de couverture 2 produit(s) disponible(s)
Complétez votre système
-
VZ455P
Cage, Volta, QuickConnect-Clamp, 1Set=10 pièces, pour FI-Terminal
54,61 € HT / Pièce* -
VZ455NBornier de raccordement SanVis neutre Volta, 1Set=10 pièces
54,60 € HT / Pièce* -
VZ428Cage, Volta, cage additif, 3Ph+N, 63A
34,40 € HT / Pièce*
-
VZ711
Support bornier Sanvis Volta, Vector, Gala
6,47 € HT / Pièce*
-
VZ302N
Fermeture, Volta, standard, pour montage dans poignée de porte
40,13 € HT / Pièce*
-
VZ604
Bandes d'étiquetage, Volta, 14 M, clairvoyance
11,26 € HT / Pièce*
Caractéristiques techniques
Tension
-
Tension nominale400 - 400 V
Installation, montage
-
Adapté à un usage extérieurNon
-
Montage surEn saillie
Courant électrique
-
Courant assigné nominal63 A
Puissance
-
Puissance dissipée maximale par enveloppe à ΔT=20K17 W
Equipement
-
Nombre de rails3
-
Nombre de rangées3
-
Nombre de travée de large1
-
Avec fermetureNon
-
Borne à conducteur neutreNon
-
Plaque de montage incluseOui
Capacité
-
Nombre de modules36
-
Nombre de 1/2 modules par rail bornier72
Fonctions
-
Avec guide-câbleOui
Dimensions
-
Hauteur515 mm
-
Largeur305 mm
-
Profondeur96,50 mm
-
Largeur en modules12
Couvercle, porte
-
Nombre de portes1
-
Nombre de serrure de la porte0
-
Couvercle/porte transparent(e)Non
Matière
-
MatériauPlastique
-
Code RAL9010
-
CouleurBlanc pur
-
Résistant au rayonnement ultra-violetOui
Sécurité
-
Classe de protectionClasse II
-
Résistance aux chocs IKIK07
-
Classe de protection (IP)IP30
-
Type de verrouillageLoquet, Sans serrure
-
Test au fil incandescent750 °C
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Product datasheet

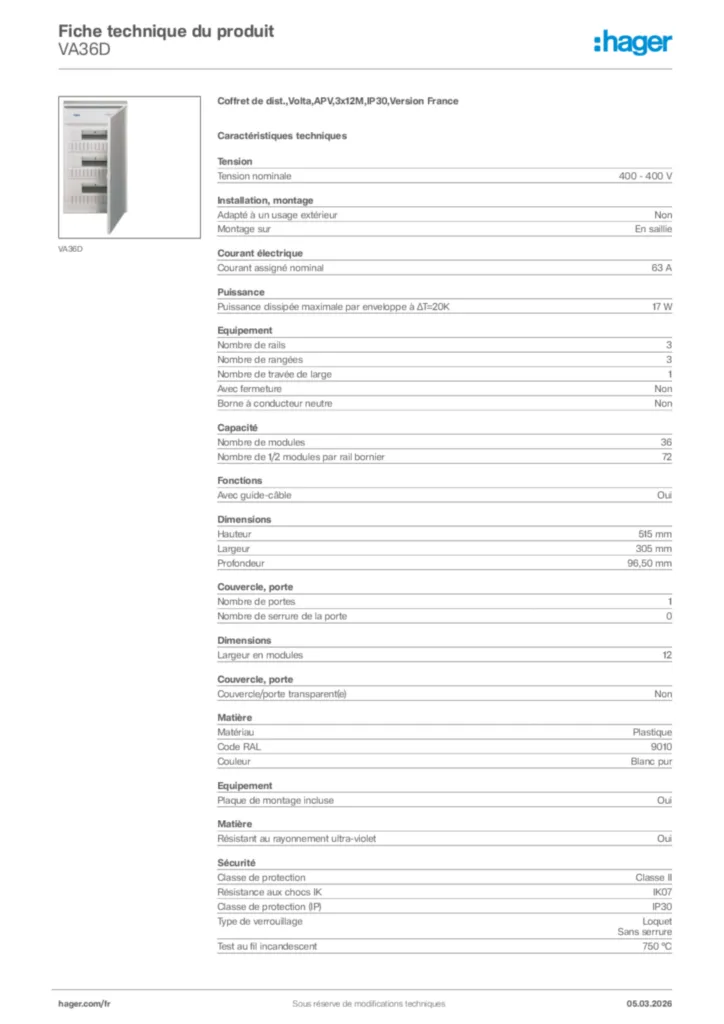

Hager Fiche technique du produit VA36D
Coffret de dist.,Volta,APV,3x12M,IP30,Version France
PDF -
Guide d'installation
Guide d'installation International 2022-07-07
PDF4,90 MB -
BIM Objets Revit
Fichier Revit gamme VOLTA IP30 hébergé sur surface - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,25 MB
Fichier Revit gamme VOLTA IP30 non hébergé - HAGER (2020)
BIM Objets Revit fr-FR 2020-01-01
RFA1,23 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Declaration
Déclaration de conformité International 2023-08-16
PDF359,72 kB
Déclaration de conformité International 2023-08-07
PDF366,52 kB
Plus de documentation
