Module actionneur KNX Secure 16 sorties 16A/230V multi-applications intégrant les fonctions éclairage, ON/OFF, volets et stores pour charges capacitives configuration Mode easy/ETS. Le TYMS616D intègre les fonctions de blocage, blocs logiques, temporisation, minuterie, 64 scènes, preset, forçage, comptage d'heures
EAN
3250610050064
Conditionnement
1 Pièce
Actionneur KNX Secure 16 sorties 16A/230V configuration Mode easy/ETS TYMS616D
Prix
893,22 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Connectivité
-
Avec système de bus EIB/KNXOui
-
Avec système bus radio-KNXNon
Réglages
-
Modes de configuration supportésETS, easy
Dimensions
-
Hauteur90 mm
-
Profondeur65 mm
-
Profondeur de montage65 mm
-
Largeur en modules8
Matière
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleNon
Courant électrique
-
Courant assigné nominal16 A
-
Courant absorbé par bus (repos)3 mA
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Ampoules à incandescence 230 V2 300 - 2 300 W
-
Puissance de sortie2 300 W
-
Ampoules à incandescence et halogènes 230 V2 300 W
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système30 V DC Via le bus
-
Tension de service par bus21 - 32 V
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-5 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.5 - 6 mm²
-
Section de raccordement en câble souple0.5 - 4 mm²
Textes
-
FonctionAvec fonctions de sécurité par ex. pour vent, pluie, alarme, Avec fonction de positionnement pour position de store et des lamelles, Avec fonction protection solaire
-
Type de raccordementAvec bornes enfichables QuickConnect
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-

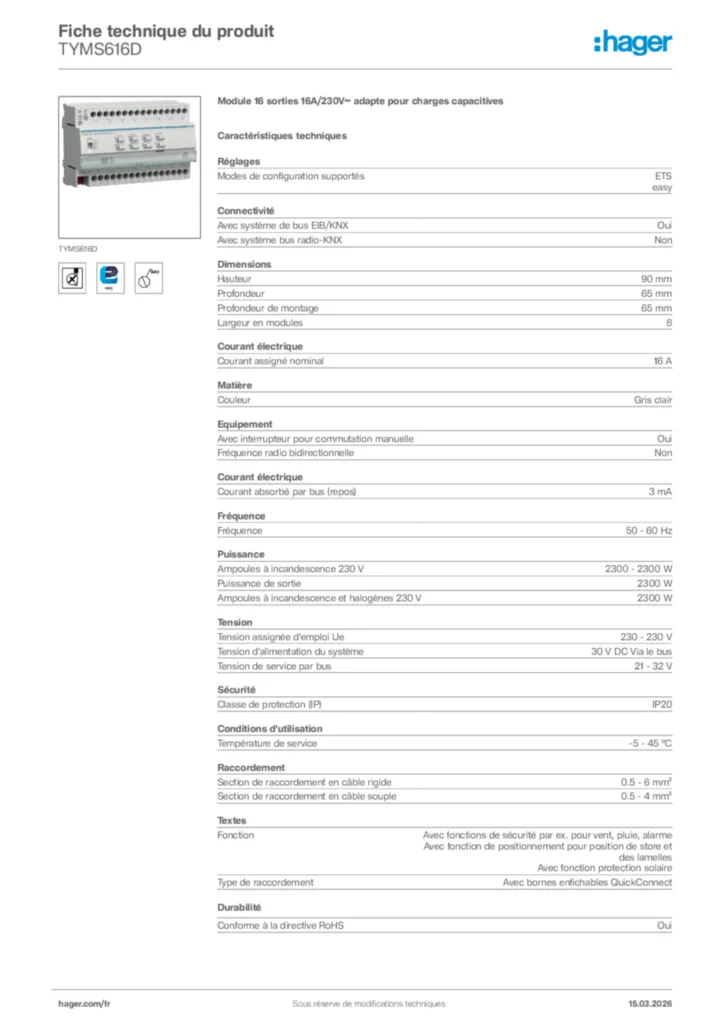

Product datasheet
Hager Fiche technique du produit TYMS616D
Module 16 sorties 16A/230V~ adapte pour charges capacitives
PDF -
Mode d'emploi
6LE089570A_TYMS6XXD__KNX-OUTPUT-MODULE-16-20-FOLD__2023-01_PRINT
Mode d'emploi zh-CN, en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, pt-PT 2023-03-03
PDF3,76 MB -
Guide d'installation
Guide d'installation en-GB, de-DE, fr-FR, it-IT, nl-NL, es-ES, pt-PT, zh-CN, ar 2024-11-07
PDF5,05 MB -
Manuel
Manuel en-AU, en-NZ, en-GB, en-US 2025-02-21
PDF1,54 MB
Manuel fr-FR, fr-BE, fr-CH 2025-02-21
PDF1,53 MB -
Base de données des produits KNX
Logiciel d'application ETS du TYMS616D
Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pt-PT, sv-SE 2023-04-05
KNXPROD976,08 kB -
Guide d'application
Guide d'application en-GB 2023-03-21
PDF3,92 MB
Guide d'application en-GB 2023-03-21
PDF11,10 MB
Guide d'application en-GB 2024-06-27
PDF1,86 MB
Guide d'application fr-FR 2023-03-29
PDF10,77 MB
Guide d'application fr-FR 2023-03-29
PDF3,96 MB
Guide d'application fr-FR 2024-06-27
PDF1,88 MB -
Outils
Hagercad, pour vos projets électriques tertiaires
Le logiciel de conception de tableaux électriques.
URL -
Déclaration de conformité
Déclaration de conformité International 2023-02-06
PDF380,42 kB
Déclaration de conformité International 2023-02-06
PDF279,66 kB
