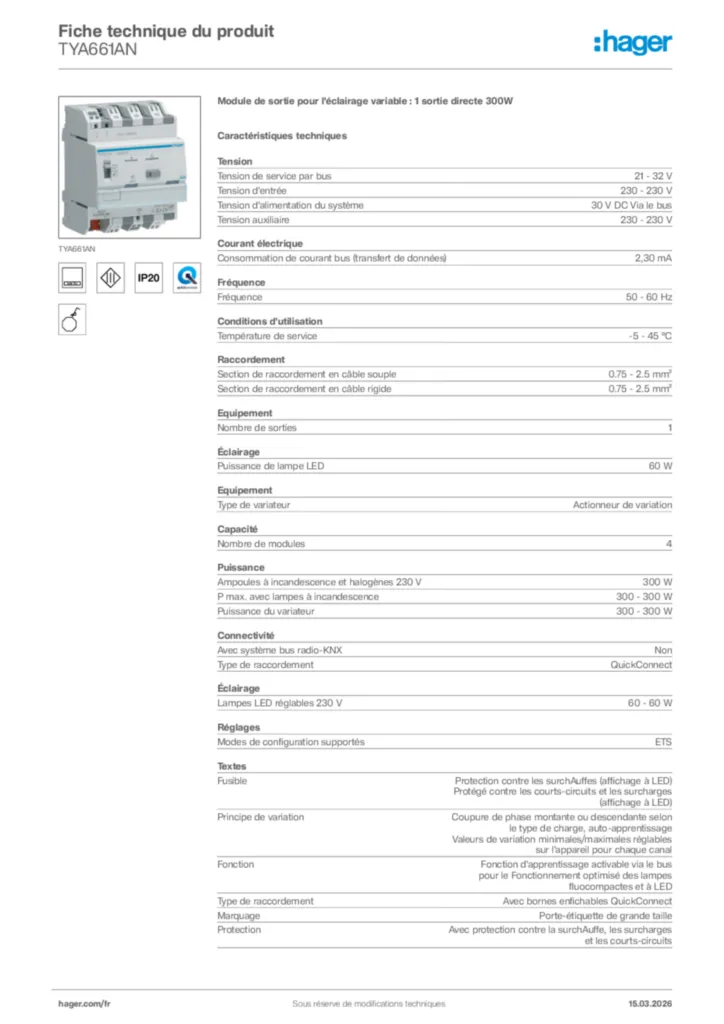

TYA661AN

Module de sortie pour l'éclairage variable : 1 sortie directe 300W
EAN
3250616059375
Quantité
1
Prix*
201,45 € HT/pièce*
Architecture
Nombre de sorties1
Système busoui
Mode de fixationREG
Fonctions
Module de bus amovibleNon
Fonctionnement polyphaséconvient pour commuter différents conducteurs extérieurs
Fonctionfonction d'apprentissage activable via le bus pour le fonctionnement optimisé des lampes fluocompactes et à LED
Démarrage progressifDémarrage progressif non agressif pour les lampes
Commandes & indicateurs
Avec affichage LEDYes
Voyant lumineuxoui
Affichage / AfficheurLED d'état intégrée dans le bouton de commande manuelle
Interrupteurs / Poussoirs manuelssélecteur pour fonctionnement manuel;bus et réglage de charge
Touche / boutonavec touche de programmation éclairée
Connectivité
Système bus, bus radioNon
Système bus LONNon
Système bus PowernetNon
Principales caractéristiques électriques
Fréquence assignée50;60 Hz
Courant nominal4 mA
Tension
Tension auxiliaire230 V AC
Tension d'entrée230 V AC
Tension de service par bus21/32 V DC
Intensité du courant
Courant absorbé bus (transfert de données)< 2.3 mA
Protection
Fusibleprotégé contre les courts-circuits et les surcharges (affichage à LED) ; protection contre les surchauffes (affichage à LED)
Dimensions
Largeur4 modules
Puissance
Transformateurs variables, conventionnels300 VA
Puissance éclairage incandescent300 W
Puissance dissipée totale sous IN320 mW
Puissance dissipée par la commande180 mW
Transformateurs électroniques300 W
Alimentation
Tension d'alimentation230 V AC
Gestion des ampoules fluorescentes
Lampes CFL dimmables60 W
Puissance éclairage lampes fluocompactes60W
Gestion de l'éclairage LED
Nombre maximum de lampes LED/CFL8
Lampes LED Retrofit 230 V dimmables60 W
Lampes à LED dimmables60 W
Puissance éclairage lampes LED60 W
LEDLED d'état intégrée dans le bouton de commande manuelle ; protection contre les surchauffes, affichage à LED ; protection contre la surcharge, affichage à LED
Gestion des ampoules incandescentes
Ampoules à incandescence et halogènes 230 V300 W
Connexion
Section de raccordement en câble souple0,75 ; 2,5mm²
Section de raccordement en câble rigide0,75 ; 2,5mm²
Type de Chargeuniversel
Section de conducteur (flexible)0.75/2.5 mm²
Section de conducteur (rigide)0.75/2.5 mm²
Type de connexioncage sans vis
Coupleur de busavec coupleur de bus intégré
Type de raccordementavec bornes enfichables QuickConnect
Raccordement de busraccordement du bus sur la borne de raccordement KNX
Configuration
Modes de configuration supportéssystem
Paramétragecomportement paramétrable en cas de panne;retour de la tension de bus
Eléments fournis
Raccordement bus incl.Yes
Equipement
Type de variateurdimming actuator
Interface 1-10 VNon
Expansibilité modulaireNon
Principe de variationCoupure de phase montante ou descendante selon le type de charge, auto-apprentissage ; valeurs de variation minimales ; maximales réglables sur l'appareil pour chaque canal
silencieuxtrès silencieux
Utilisation
commande sur place/manuelleYes
Sécurité
Indice de protection IPIP20
Sans halogèneNon
Protectionavec protection contre la surchauffe, les surcharges et les courts-circuits
Conditions d'utilisation
Température de service-5/45 °C
Température de stockage-20/70 °C
Température de stockage/transport-20/70 °C
Pictogrammes
Symboles d`applicationQUICKCONNECT-LOGO__APP-SYMBOL.EPS
Symbole de différenciation 1BESCHRIFTUNGSFELD-KLEIN__DIFF-SYMBOL.EPS
Classes/types de protectionIP20__PROTECTION-SYMBOL.EPS | SCHUTZKLASSE-3__PROTECTION-SYMBOL.EPS
Symboles pour les symboles non standard - KNXKNX-DIMMAKTOR__WIRING-SYMBOL.EPS
Plus de caractéristiques
