Module actionneur KNX 4 sorties 10A/230V multi-applications intégrant les fonctions éclairage, ON/OFF, volets et stores pour charges capacitives configuration Mode ETS. Le TYA604B intègre les fonctions de blocage, blocs logiques, temporisation, minuterie, 64 scènes, preset, blocages, forçage, comptage d'heures. Raccordement par bornes automatiques.
EAN
3250616059856
Conditionnement
1 Pièce
Actionneur KNX 4 sorties 10A/230V configuration Mode ETS uniquement TYA604B
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Connectivité
-
Avec système de bus EIB/KNXOui
-
Avec système bus radio-KNXNon
Réglages
-
Modes de configuration supportésETS
Dimensions
-
Hauteur90 mm
-
Largeur70 mm
-
Largeur en modules4
Installation, montage
-
Montage surRail DIN
Matière
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleNon
Courant électrique
-
Courant assigné nominal10 A
-
Courant absorbé par bus (repos)3 mA
Fréquence
-
Fréquence50 - 60 Hz
Puissance
-
Ampoules à incandescence 230 V1 200 - 1 200 W
-
Puissance de sortie1 200 W
-
Ampoules à incandescence et halogènes 230 V1 200 W
-
P max. avec lampes à incandescence1 200 - 1 200 W
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système30 V DC Via le bus
-
Tension de service par bus21 - 32 V
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-5 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.75 - 2.5 mm²
-
Section de raccordement en câble souple0.75 - 2.5 mm²
Textes
-
FonctionAvec fonctions de sécurité par ex. pour vent, pluie, alarme, Avec fonction de positionnement pour position de store et des lamelles, Avec fonction protection solaire
-
Type de raccordementAvec bornes enfichables QuickConnect
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Fiche technique

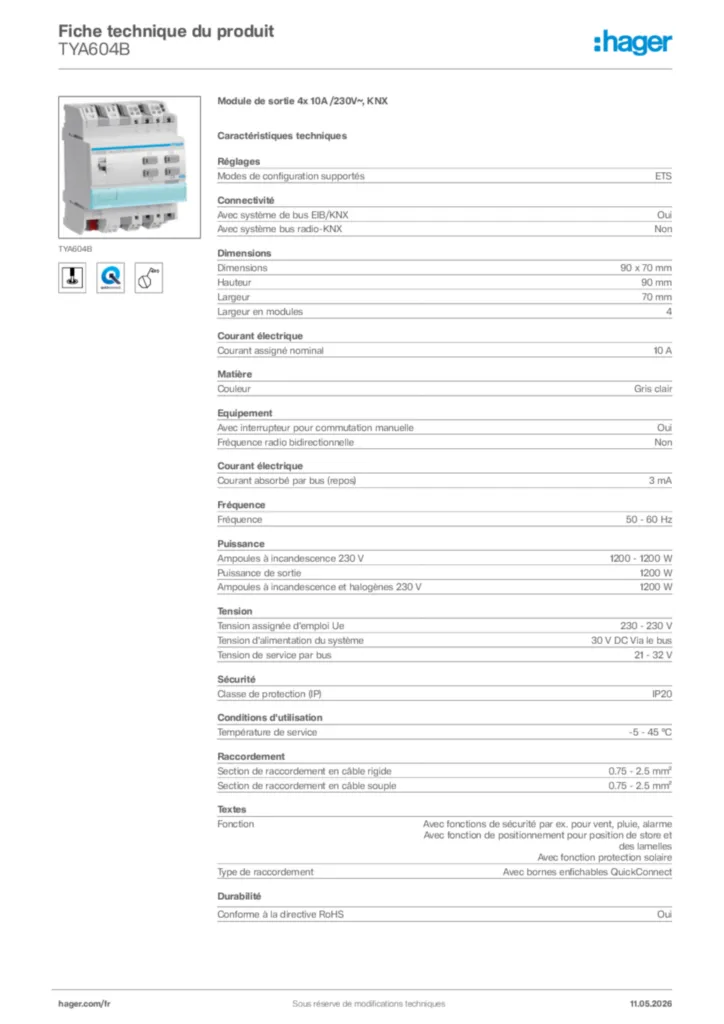

Hager Fiche technique du produit TYA604B
Module de sortie 4x 10A /230V~, KNX
PDF -
Guide d'installation
ID1_tya6_6LE002692B_EN
Guide d'installation en-GB, pl-PL 2014-03-04
PDF1,28 MB
Notice_tya6_6LE002693B_FR-NL
Guide d'installation fr-FR, nl-NL 2014-03-04
PDF1,73 MB -
Base de données des produits KNX
Logiciel d'application ETS du TYA604A_B_C_D
Base de données ETS knxprod (ETS4)
KNXPROD487,68 kB
Logiciel d'application ETS du TYA604A_B_C_D
Base de données ETS VDx (ETS3)
VD51000,74 kB -
Guide d'application
Descriptif d'application ETS du TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Guide d'application en-GB, pl-PL 2013-11-22
PDF10,92 MB
Descriptif d'application ETS du TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Guide d'application en-GB, pl-PL, sv-SE 2014-01-08
PDF11,41 MB
Descriptif d'application ETS du TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Guide d'application da-DK, en-GB, pl-PL 2014-01-08
PDF11,01 MB
Descriptif d'application ETS du TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Guide d'application en-GB, nn-NO, pl-PL 2014-01-08
PDF11,56 MB
Descriptif d'application ETS du TYA604ABCD_TYB606ABCD_TYA608ABCD_TYA610ABCD_TYM616D_TYM620D_TYB602F
Guide d'application fr-FR 2013-01-15
PDF9,23 MB -
