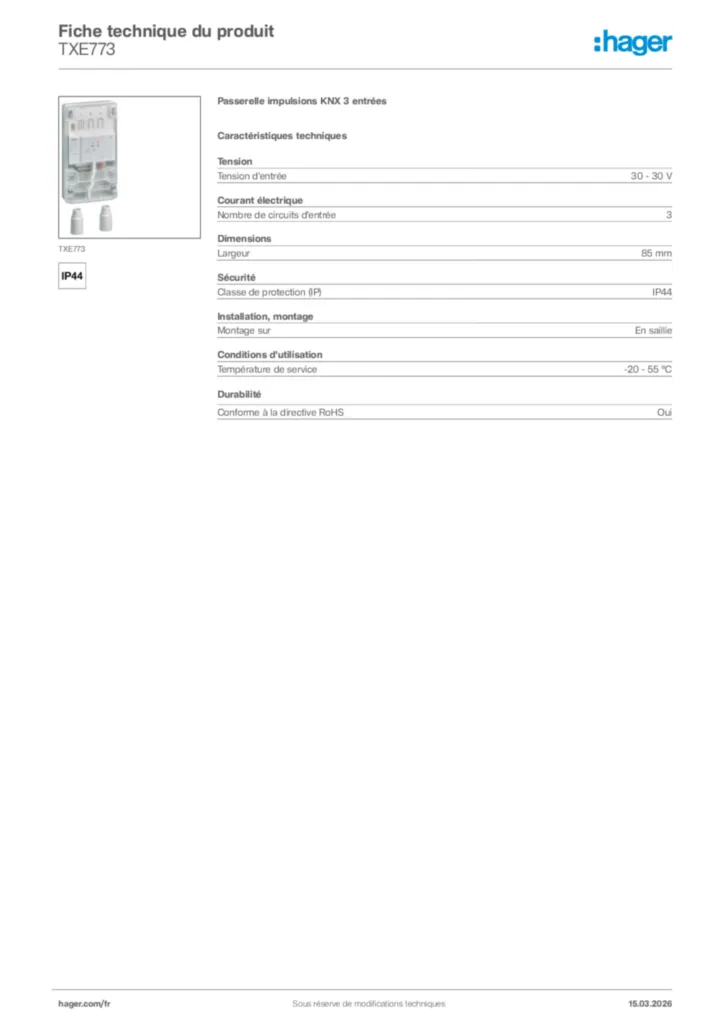

TXE773

Passerelle impulsions KNX 3 entrées
EAN
3250616057739
Quantité
1
Prix*
162,45 € HT/pièce*
Architecture
Mode de fixationen saillie
Fonctions
Fonctionpour la transmission de valeurs de mesure de consommation comme l'électricité, le gaz, l'eau ou les quantités de chaleur
Commandes & indicateurs
Touche / boutonavec 3 touches de canal éclairées en rouge (test ; adressage physique )
Connectivité
Interfaceavec interface S0 (compteur d'impulsions électrique, compteur d'heures de fonctionnement, etc.)
Tension
Tension d'entrée30 V
Tension de service par bus21/32 V DC
Tension d'alimentation du système30V DC via le bus
Intensité du courant
Courant absorbé bus (transfert de données)≈ 6 mA
Nombre de circuits d'entrée3
Dimensions
Largeur85 mm
Puissance
Puissance dissipée totale sous IN0 W
Puissance dissipée par la commande180 mW
Batterie
Durée de vie de la batterie [an(s)]≈ 15
Pile / Accumulateuravec pile intégrée pour l'enregistrement de données pendant 30 jours
Alimentation
Source externe d'alimentation en continu4 V DC
Gestion de l'éclairage LED
LEDavec LED rouge, verte et jaune pour l'affichage des impulsions
Installation, montage
Mode de montageconvient pour un montage en saillie ou un montage dans des boîtiers encastrés
Connexion
Type de raccordement au Busautre
Section de conducteur (flexible)0.2/1.5 mm²
Section de conducteur (rigide)0.2/1.5 mm²
Coupleur de busavec coupleur de bus intégré
Type de raccordementavec bornes à ressort
Contactpeut également être câblé avec contact libre de potentiel
Câble
Câbleavec 2 entrées de câble en bas ; avec 2 entrées de câble par l'arrière ; Longueur de câble entre la Gateway à impulsion et le poste de mesure : max. 3m
Configuration
Modes de configuration supportéssystem
Equipement
Type d'interfaceautre
Utilisation
Durée d'impulsion5 ms
Caractéristique de différenciation 3 - Ventesavec coupleur de bus intégré
Sécurité
Indice de protection IPIP44
Conditions d'utilisation
Température de service-20/55 °C
Types primaire energieAutre
Température de stockage-20/70 °C
Instructions
Texte d'indicationRemarque :

En cas de raccordement à un compteur de courant, utiliser un câble avec une isolation double ; renforcée (section de conducteur min. 1 mm²).
Pictogrammes
Classes/types de protectionIP44__PROTECTION-SYMBOL.EPS
