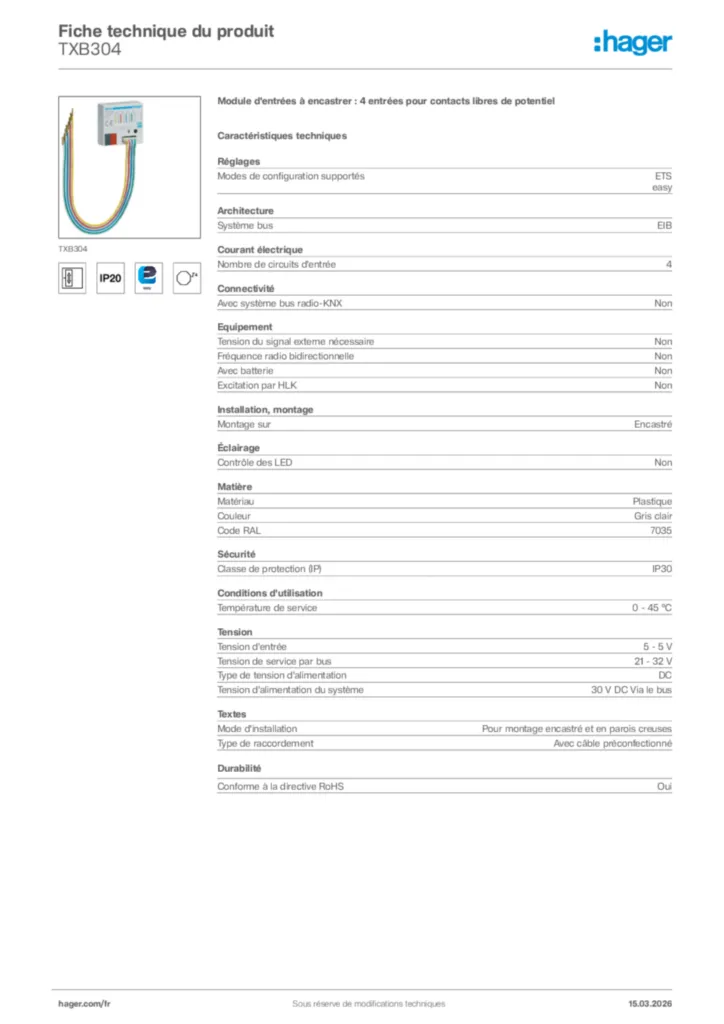

Je cherche une documentationTXB304
Module d'entrées à encastrer : 4 entrées pour contacts libres de potentiel
EAN
3250616049413
Quantité
1
Prix*
134,90 € HT/pièce*
| Architecture | |
|---|---|
| Nombre de sorties | 0 |
| Système bus | EIB |
| Mode de fixation | encastré |
| Fonctions | |
| Module de bus amovible | Non |
| fonctions de liaison simples | Fonctions de commutation, de variation, de commande de store, de commande forcée, de scène, de chauffage et de contacteur temporisé |
| Fonctions supplémentaires ETS | Fonctions supplémentaires ETS : comparateur 1 et 2 octet(s), mode 2 canaux, fonction d'interrupteur à paliers |
| Compatibilité | |
| Poste auxiliaire | poste auxiliaire pour poussoir sensoriel de scène de lumière |
| Commandes & indicateurs | |
| Touche / bouton | avec bouton poussoir d’adressage physique et LED rouge d’adressage physique |
| Connectivité | |
| Entrées binaires | avec 2 entrées binaires indépendantes pour contacts libres de potentiel ; avec 2 sorties librement paramétrables pour la commande de LED |
| Tension | |
| Tension d'entrée | 5 V |
| Tension de service par bus | 21/32 V DC |
| Tension d'alimentation du système | 30V DC via le bus |
| Intensité du courant | |
| Nombre de circuits d'entrée | 4 |
| Courant assigné par entrée | 0.5 mA |
| Dimensions | |
| Dimensions (LLxllxhh) | 38 x 35 x 12 mm |
| Largeur | 0 modules |
| Longueur | |
| Dist. max de la liaison avec les BP | 5 m |
| Mesures | |
| Tension d'acquisition d'entrée | par canal 5 V |
| Matières | |
| Couleur | gris |
| Matière | matière plastique |
| Installation, montage | |
| Mode de montage | pour montage encastré et en paroi creuse |
| Connexion | |
| Section de conducteur (flexible) | 0.75/2.5 mm² |
| Section de conducteur (rigide) | 0.75/2.5 mm² |
| Type de contacts à raccorder sur une entrée | libre de potentiel, bouton poussoir, interrupteur, automatisme |
| Coupleur de bus | avec coupleur de bus intégré |
| Type de raccordement | avec câble préconfectionné |
| Raccordement de bus | raccordement du bus sur la borne de raccordement KNX |
| Câble | |
| Longueur de câble extensible à | max. 5 m |
| Configuration | |
| Modes de configuration supportés | system , easy |
| Eléments fournis | |
| Raccordement bus incl. | Yes |
| Utilisation | |
| Caractéristique de différenciation 3 - Ventes | avec coupleur de bus intégré |
| Sécurité | |
| Indice de protection IP | IP30 |
| Sans halogène | Non |
| Conditions d'utilisation | |
| Température de service | 0/45 °C |
| Température de stockage/transport | -20/70 °C |
| Pictogrammes | |
| Symboles d`application | EASY-LOGO__APP-SYMBOL.EPS |
| Symbole de différenciation 3 | INTEGRIERTER-BUSANKOPPLER__DIFF-SYMBOL.EPS |
| Classes/types de protection | IP20__PROTECTION-SYMBOL.EPS |
| Symboles pour les symboles non standard - KNX | KNX-BINAEREINGANG-UNIVERSALSCHNITTSTELLE-4FACH__WIRING-SYMBOL.EPS |
