module fond de boite 1 sortie éclairage ON/OFF pour charge jusqu'à 10A 230V, et 2 entrées boutons poussoirs KNX radio compatible quicklink/easy/ETS, permettant le pilotage des charges tels que l'éclairage, les contacts de porte en radio depuis une installation KNX filaire, grâce à la passerelle KNX radio TR131B.
EAN
3250615989055
Conditionnement
1 Pièce
micromodule 1 sortie éclairage ON/OFF 10A 230V + 2 entrées filaires, KNX radio TRM690G
Prix
91,53 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Connectivité
-
Protocole radioRadio KNX
-
Type de récepteur2
-
Avec système de bus EIB/KNXNon
-
Avec système bus radio-KNXOui
Réglages
-
Modes de configuration supportésETS, easy, quicklink
Dimensions
-
Hauteur18 mm
-
Largeur40 mm
-
Profondeur18 mm
-
Profondeur de montage40 mm
Installation, montage
-
Montage surEncastré
Architecture
-
Système busKNX
Matière
-
CouleurGris clair
Equipement
-
Avec interrupteur pour commutation manuelleOui
-
Fréquence radio bidirectionnelleOui
Courant électrique
-
Courant assigné nominal0,85 A
Fréquence
-
Fréquence50 - 50 Hz
-
Fréquence de réception radio868,30 - 868,30 MHz
Puissance
-
Puissance de sortie200 W
-
P max. avec lampes à incandescence200 - 200 W
Tension
-
Tension de service230 - 230 V
-
Tension assignée d'emploi Ue230 - 230 V
-
Tension d'alimentation du système230 V AC
Sécurité
-
Classe de protection (IP)IP20
Conditions d'utilisation
-
Température de service-15 - 45 °C
Raccordement
-
Section de raccordement en câble rigide0.5 - 2.5 mm²
-
Section de raccordement en câble souple0.5 - 1.5 mm²
Textes
-
FonctionFonctions supplémentaires faciles : +6 scènes, Fonction Reset (Retour au réglage d'usine)
-
Mode d'installationPour montage à l'arrière de modules encastrés
-
Type de raccordementAvec bornes surélevées à vis
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Fiche technique

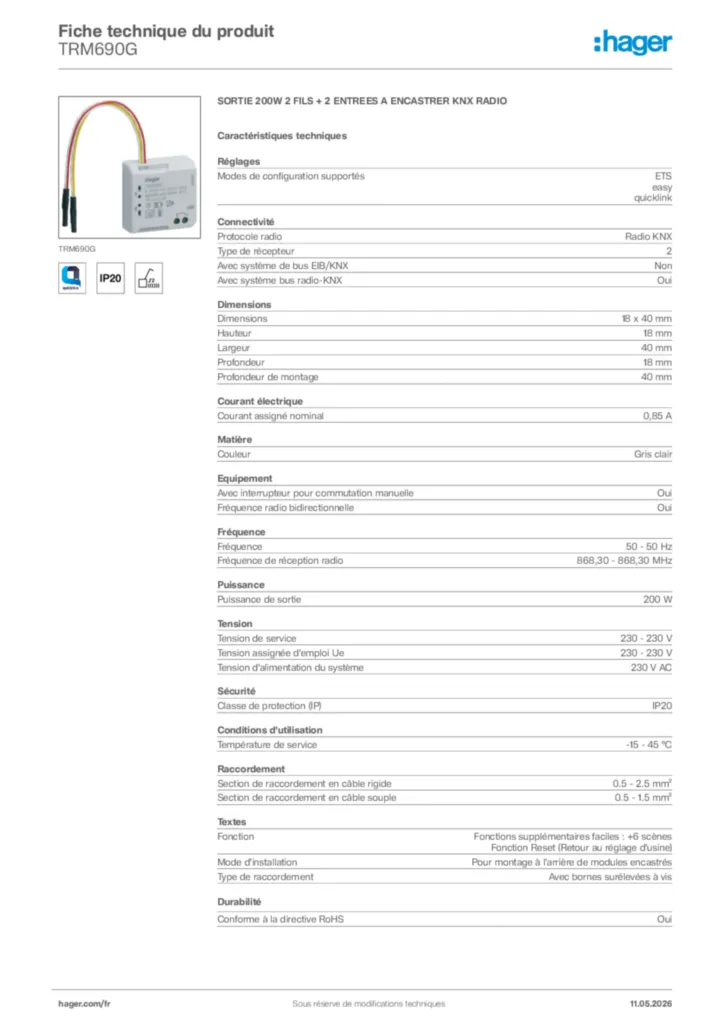

Hager Fiche technique du produit TRM690G
SORTIE 200W 2 FILS + 2 ENTREES A ENCASTRER KNX RADIO
PDF -
Guide d'installation
6LE001274C_TRM690G_A3PLUS_B_WEB
Guide d'installation en-GB, fr-FR, de-DE, nl-NL, sv-SE 2022-10-06
PDF1,14 MB
Notice TRM69xG, TRM691E, EN, ES, PT, AR
Guide d'installation en-GB, es-ES, pl-PL, pt-PT 2016-03-03
PDF11,15 MB
Notice TRM69xG, TRM691E, FR, DE, IT, NL
Guide d'installation fr-FR, de-DE, it-IT, nl-NL 2016-03-03
PDF11,11 MB -
Annexe produit
Notice de configuration quicklink (DE-FR-IT-NL, 2016-02)
Annexe produit International 2020-01-01
PDF1,18 MB -
Base de données des produits KNX
Logiciel d'application ETS du TRM690G
Base de données des produits KNX en-GB, es-ES, fr-FR, de-DE, it-IT, nl-NL, nn-NO, pl-PL, pt-PT, sv-SE 2020-01-01
KNXPROD384,11 kB -
Guide d'application
Descriptif d'application ETS-Easy TRM690G_TRM693G_TRM694G
Guide d'application en-GB, pl-PL 2015-02-12
PDF6,41 MB
Descriptif d'application ETS-Easy TRM690G_TRM693G_TRM694G
Guide d'application fr-FR 2013-01-15
PDF6,36 MB -
Déclaration de conformité
Déclaration de conformité International 2022-10-04
PDF114,06 kB
Déclaration de conformité International 2022-10-04
PDF146,08 kB
