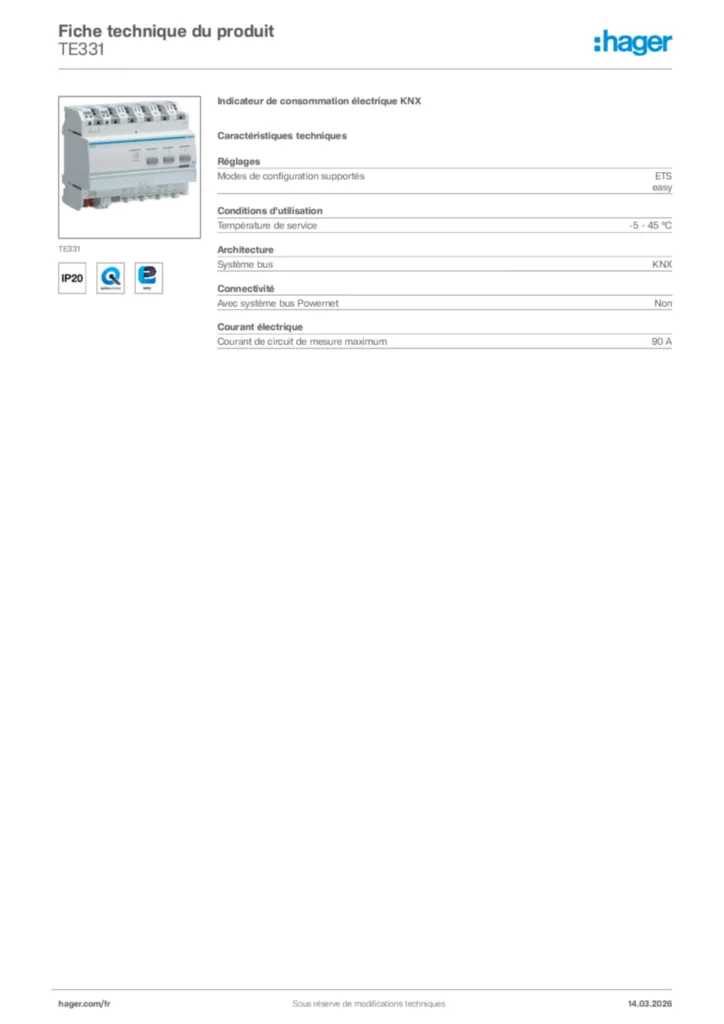

Je cherche une documentationTE331
Indicateur de consommation électrique KNX
EAN
3250617574051
Quantité
1
Prix*
206,99 € HT/pièce*
| Architecture | |
|---|---|
| Système bus | KNX |
| Type de produit | Transformateur de courant à trou |
| Exécution technique | sans transformateur de courant |
| Fonctions | |
| Classe de précision | 5% |
| Fonctionnement | Acquisition des données de puissance ; consommation pour les différentes phases ; Acquisition des valeurs de puissance totale ; consommation ; acquisition de données flexible grâce au transformateur ; Compteur partiel et totaliseur par acquisition ; Fourniture de tension et de courant sur le bus ; Mode dynamique (expédition des données augmentée limitée dans le temps) ; Réinitialisation pour compteur partiel par entrée ; Mesure de la puissance totale et de la consommation d'énergie totale ; Mesure de la puissance et de la consommation d'énergie par entrée ; Compteur totaliseur et partiel par entrée ; Commutation du tarif via un objet d'1 octet ou 1 bit |
| Modèle | |
| Goulottes | LED de canal de comptage (1 Wh;impulsion) |
| Commandes & indicateurs | |
| Interrupteurs / Poussoirs manuels | 3 boutons de commande manuelle pour l'adressage de canal |
| Touche / bouton | avec touche de programmation éclairée |
| Connectivité | |
| Système bus, bus radio | Non |
| Système bus LON | Non |
| Système bus Powernet | Non |
| Tension | |
| Tension de service | 230 V~ +10%;-15% |
| Tension de service par bus | 21/32 V DC |
| Tension | Tarif T1 = 0 V ; Tarif T2 = 230 V AC +10% ; -15% ; Longueur de raccordement entre T1 ; T2 25 m max. |
| Intensité du courant | |
| Courant absorbé bus (transfert de données) | ≈ 15 mA |
| Courant Max au primaire | 90 A |
| Courant Max au secondaire | 48 mA |
| I max du circuit de mesure | 90 A |
| Dimensions | |
| Largeur de l'ouverture | 14 mm |
| Hauteur de l'ouverture | 14 mm |
| Diamètre de l'ouverture | 14 mm |
| Largeur | 6 modules |
| Mesures | |
| Plage de mesure de courant | 0.2 / 90 A |
| Mesure de l'énergie réactive | NON |
| Gestion de l'éclairage LED | |
| LED | avec LED de contrôle par canal |
| Connexion | |
| Section de conducteur | 0.2/2.5 mm² |
| Type de connexion | Transformable |
| Borne | avec borne de raccordement pour sonde de température extérieure ; avec borne de raccordement pour entrée télécommunications (pour la France uniquement) ; avec borne de raccordement pour entrée tarifaire (heures creuses ; heures pleines) ; 3 bornes de raccordement pour transformateur de courant ; avec borne de raccordement secteur ; avec 2 bornes de raccordement des phases de référence pour canal de comptage 2 et 3 |
| Coupleur de bus | avec coupleur de bus intégré |
| Type de raccordement | avec bornes enfichables QuickConnect |
| Raccordement de bus | raccordement du bus sur la borne de raccordement KNX |
| Configuration | |
| Modes de configuration supportés | system , easy |
| Equipement | |
| Type de compteur électronique | compteur d'énergie |
| Standards | |
| Produit certifié | non |
| Normes générales | NF EN 60730-1 ; EN 50491-5-1 ; EN 50491-5-2 ; EN 50491-3 |
| Certification PTB | 0 |
| Logiciel | |
| Logiciel | Classe A |
| Conditions d'utilisation | |
| Température de service | -5/45 °C |
| Température de stockage/transport | -25/70 °C |
| Pictogrammes | |
| Symboles d`application | EASY-LOGO__APP-SYMBOL.EPS | QUICKCONNECT-LOGO__APP-SYMBOL.EPS |
| Classes/types de protection | IP20__PROTECTION-SYMBOL.EPS |
