Transformateur de courant ouvrant 500A / 5A SRT05005B
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits similaires :
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Choisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitTransformateur de courant non intrusif
Fonctions
-
Classe de précision1
Puissance
-
Puissance2,20 VA
-
Puissance dissipée totale sous IN6,89 W
Dimensions
-
Diamètre de l'ouverture28 mm
-
Hauteur71,70 mm
-
Largeur44,50 mm
-
Profondeur61,30 mm
-
Hauteur de l'ouverture15 mm
-
Largeur de l'ouverture28,50 mm
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension nominale de tenue à la fréquence de puissance (r.m.s)3 000 V
-
Tension maxi d'utilisation720 V
Conditions d'utilisation
-
Température de service-40 - 65 °C
-
Température de stockage/transport-20 - 70 °C
Sécurité
-
Classe de protection (IP)IP20
-
Classe d'isolationH
Courant électrique
-
Courant primaire assigné (lpr)500 A
-
Courant secondaire assigné (lsr)5 A
-
Courant assigné nominal500 A
-
Courant nominal thermique continu1,2*Ipr
-
Courant thermique nominal de courte durée (Ith/1s)60*Ipr
-
Courant limite dynamique2.5*Ith
-
Facteur de limite de surintensitéFS 10
Installation, montage
-
Montage surRail DIN, Platine de fixation
Documents
-
Image produit
-
Fiche technique

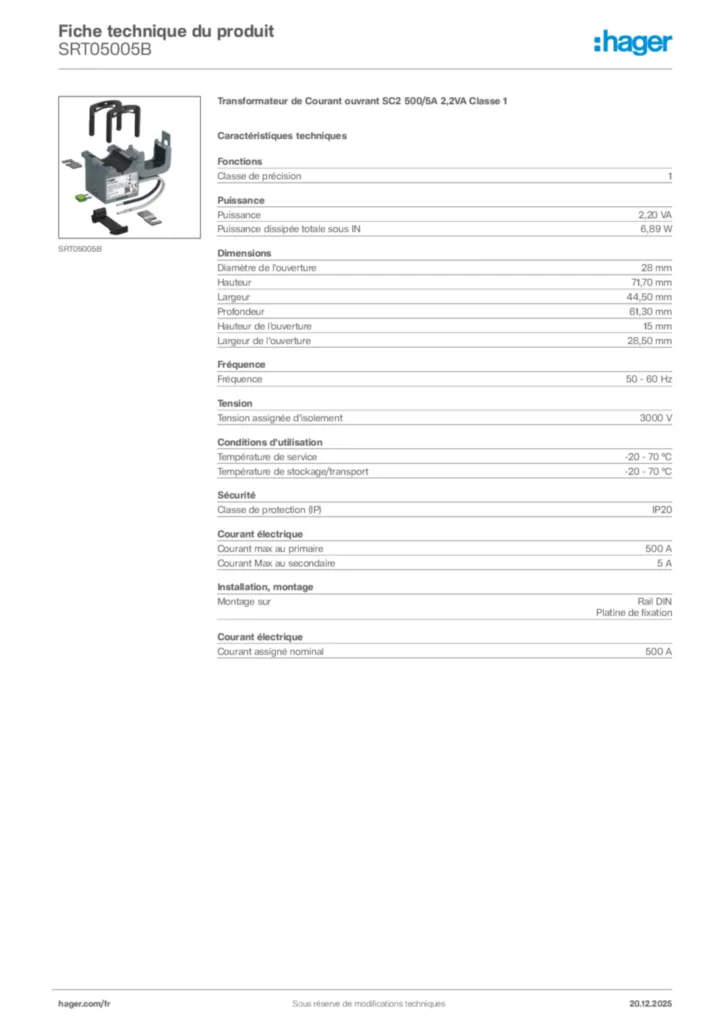

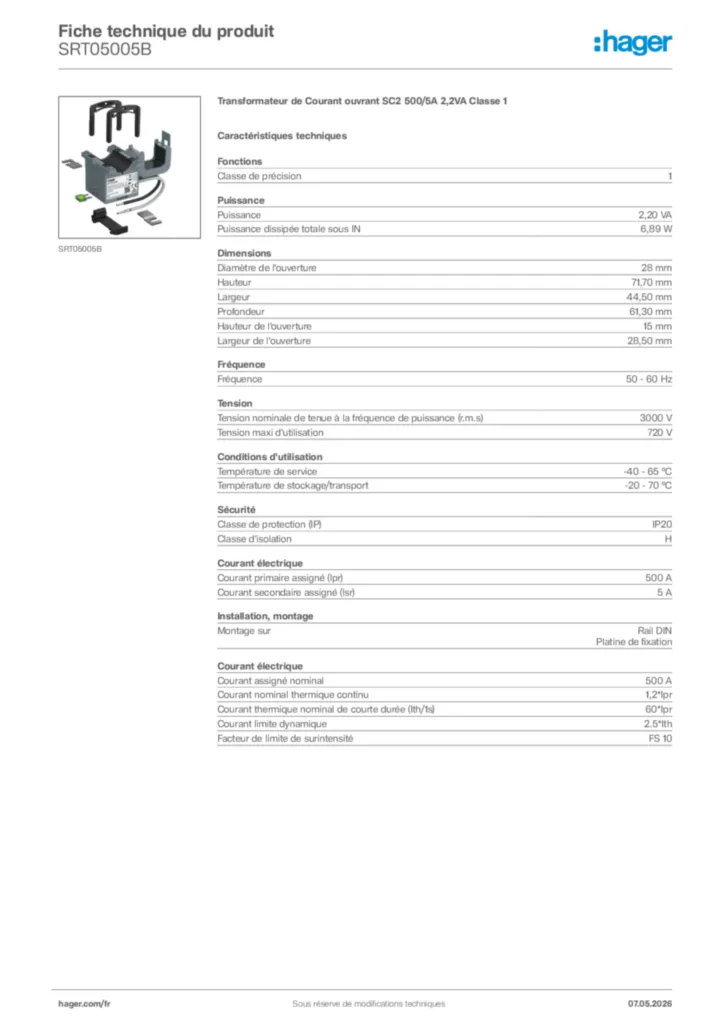

Hager Fiche technique du produit SRT05005B
Transformateur de Courant ouvrant SC2 500/5A 2,2VA Classe 1
PDF -
Guide d'installation
Notice pour Transsformaterur de courant ouvrant
Guide d'installation International 2019-10-18
PDF609,37 kB -
