Transformateur de Courant Ouvrant SC1 100/5A 0,7VA Classe 1
EAN
3250615512550
Conditionnement
1 Pièce
Transformateur de Courant Ouvrant SC1 100/5A 0,7VA Classe 1 SRT01005A
Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique
Produits complémentaires (entièrement compatibles)
SRR01005AConfigurer le produit
Pour une expérience optimale, veuillez utiliser un ordinateur de bureau, car certaines fonctionnalités peuvent ne pas être entièrement prises en charge sur mobile ou tablette.
Hagercad, pour vos projets électriques tertiaires
Ouvrir les outilsChoisissez un distributeur
Sélectionnez votre distributeur pour accéder à vos tarifs professionnels et acheter en ligne
Pour trouver un point de vente près de chez vous, cliquez ici
Caractéristiques techniques
Attributs d'identification spécifiques pour la protection
-
Type de filtre produitTransformateur de courant non intrusif
Fonctions
-
Classe de précision1
Puissance
-
Puissance0,70 VA
-
Puissance dissipée en entrée1,74 W
Dimensions
-
Diamètre de l'ouverture18,50 mm
-
Hauteur72,70 mm
-
Largeur44,50 mm
-
Profondeur62,20 mm
-
Hauteur de l'ouverture11 mm
-
Largeur de l'ouverture18,50 mm
Fréquence
-
Fréquence50 - 60 Hz
Tension
-
Tension nominale de tenue à la fréquence de puissance (r.m.s)3 000 V
-
Tension maxi d'utilisation720 V
Conditions d'utilisation
-
Température de service-40 - 65 °C
-
Température de stockage/transport-20 - 70 °C
Sécurité
-
Classe de protection (IP)IP20
-
Classe d'isolationH
Courant électrique
-
Courant primaire assigné (lpr)100 A
-
Courant secondaire assigné (lsr)5 A
-
Courant nominal IN100 A
-
Courant nominal thermique continu1,2*Ipr
-
Courant thermique nominal de courte durée (Ith/1s)60*Ipr
-
Courant limite dynamique2.5*Ith
-
Facteur de limite de surintensitéFS 5
Installation, montage
-
Montage surRail DIN, Platine de fixation
Documents
-
Image produit
-

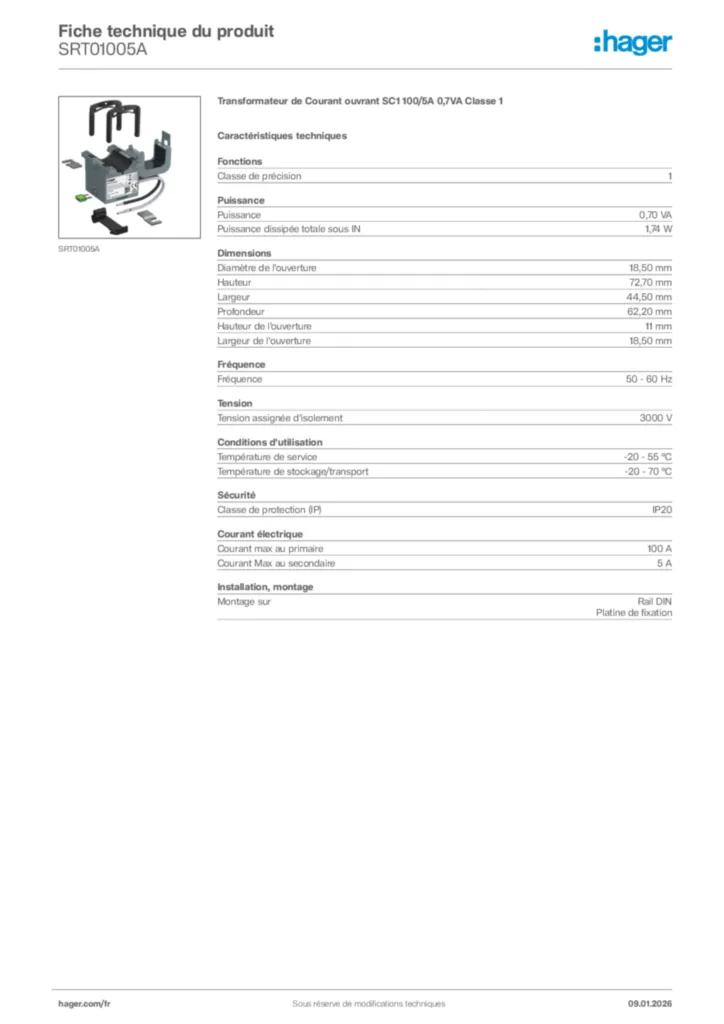

Fiche technique
Hager Fiche technique du produit SRT01005A
Transformateur de Courant ouvrant SC1 100/5A 0,7VA Classe 1
PDF -
Guide d'installation
Notice pour Transsformaterur de courant ouvrant
Guide d'installation International 2019-10-18
PDF609,37 kB -
