Parafoudre 4P monobloc 12.5KA type 1 avec voyant lumineux TT SPA412A

Name: SPA412A
Brand: Hager
SKU: SPA412A

Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits similaires :

SPA412

Caractéristiques techniques
Données environnementales
Documents

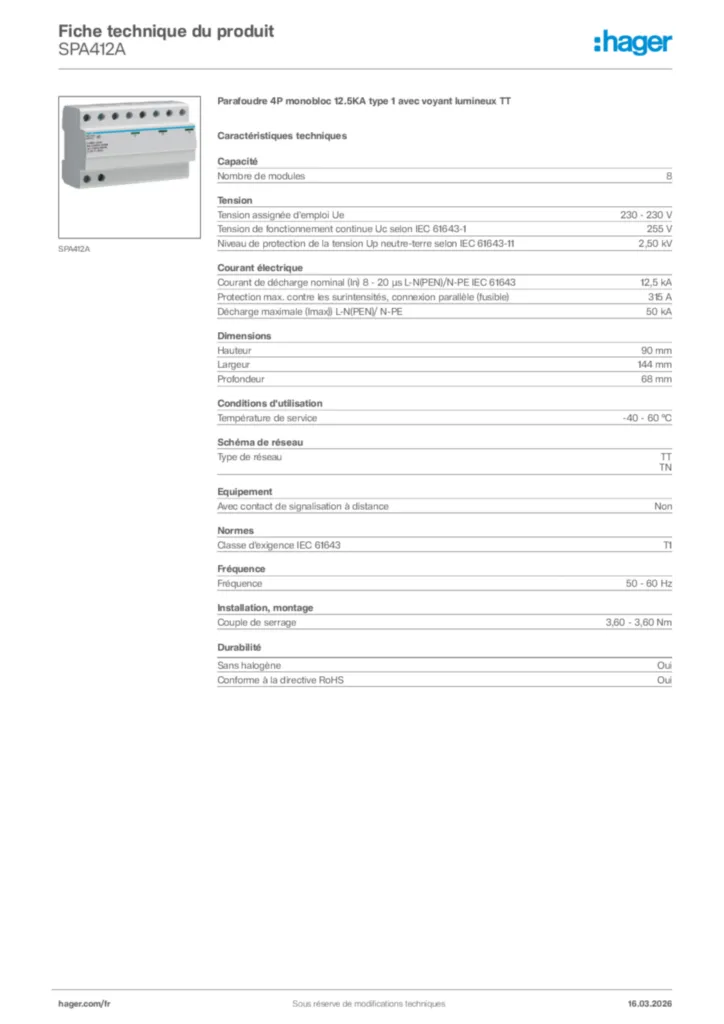

Fiche produit

Caractéristiques techniques

Nombre de modules

8

Tension de fonctionnement continue Uc selon IEC 61643-1

255 V
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

2,50 kV
Niveau de protection de la tension Up neutre-terre selon IEC 61643-11

2 500 V
Niveau de protection de tension jusqu'à L-N (PEN)

2,5 kV
Tension nominale

240 V AC ± 10 %

Protection max. contre les surintensités, connexion parallèle (fusible)

125 A
Courant de décharge max. (Imax) L-N (PEN)

50 kA
Courant de décharge max. (Imax), N-PE

50 kA
Courant de décharge nominal In, 8 - 20 µs, L-N (PEN)

50 kA
Courant de décharge nominal In, 8 - 20 µs, N-PE

50 kA
Capacité d'extinction du courant de suite

0,1 kA
Courant de court-circuit nominal (Isccr)

25 kA

Hauteur

90 mm
Largeur

144 mm
Profondeur

68 mm

Classe de protection (IP)

IP20
Classe de protection

Classe I
Comportement TOV à UT (N-PE)

1200 V AC (200 ms / withstand mode)
Mode de protection

L-N, N-PE
Comportement TOV à UT

350 V AC (5 s / withstand mode)

Température de service

-40 - 60 °C
Tropicalisation/humidité/Exécution

5 - 95%
Température de stockage/transport

-40 - 80 °C
Degré de pollution suivant IEC 60664/IEC 60947-2

2
Altitude max.

2 000 m

Couleur du produit

Gris clair
Code RAL

7035
Matériau

Thermoplastique

Type de réseau

TT, TN
Schéma TN

Oui
Réseau TN-C

Non
Schéma DC

Non
Réseau IT

Non
Réseau TT

Oui
Réseau TN-C-S

Non
Schéma TN-S

Non

Avec contact de signalisation à distance

Non
Courant nominal de charge IL

125 A

Section de raccordement des bornes amont et aval à vis, en câble souple

1,5 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble rigide

1,5 - 50 mm²
Section de raccordement en câble rigide pour la terre

1,5 - 35 mm²
Section de raccordement en câble souple pour la terre

1,5 - 50 mm²
Section de raccordement en câble souple

1.5 - 35 mm²
Section de raccordement en câble rigide

1.5 - 50 mm²
Type de connexion / prise

Borne à vis
Nombre de points de connexions

1

Classe d'exigence IEC 61643

T1

Fréquence

50 - 60 Hz

Couple de serrage

3,60 - 3,60 Nm
Compatible pour une installation en intérieur

Oui

Type de pôles

3P+N
Position du neutre

Gauche

Type de montage

Rail DIN
Type de raccordement

borne à vis

Avec témoin lumineux

Oui

Caractéristique du fusible

gG

Nombre de demi-modules de 17.5mm uniquement pour appareil et kit

16

Type de filtre produit

SPD

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Sans halogène Oui
