Le SBN380 est un interrupteur sectionneur 3 pôles modulaire de Hager. Son intensité nominale de 80A et ses bornes décalées sur 3 modules en font une solution idéale pour assurer la mise en sécurité des tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250615510266

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires

Interrupteur sectionneur 80A 3P 3 modules SBN380

Name: SBN380
Brand: Hager
SKU: SBN3801

Prix

Nous consulter

Epuisé: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits de suivi :

SBN390, SBN399

Accessoires
Caractéristiques techniques
Données environnementales
Documents

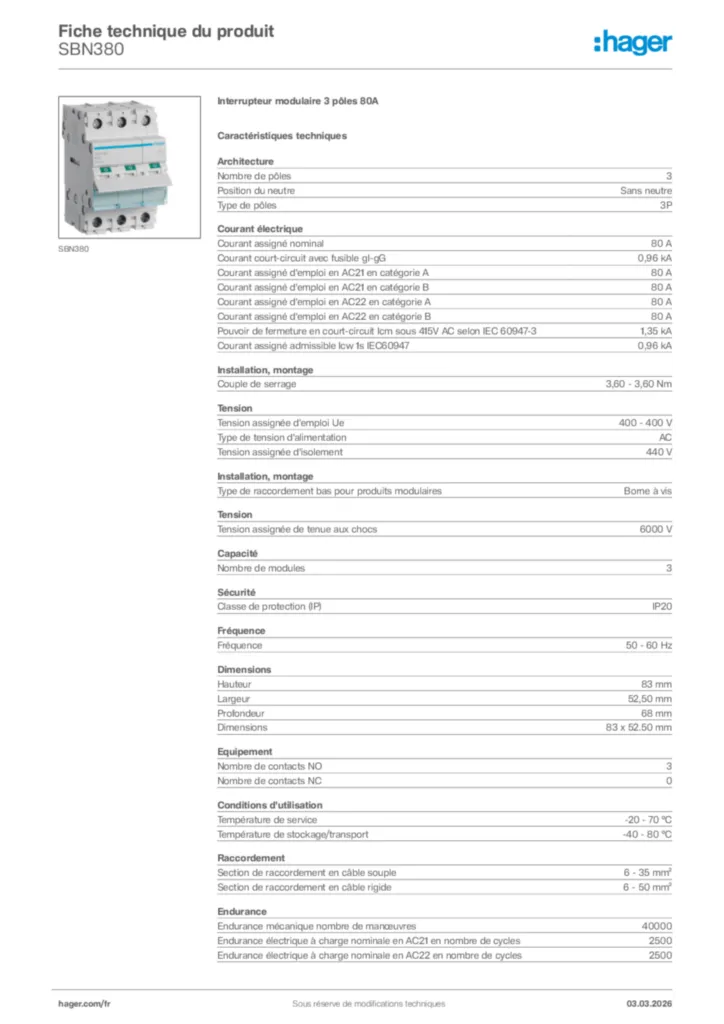

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

3
Position du neutre

Sans neutre
Type de pôles

3P

Courant assigné nominal

80 A
Courant court-circuit avec fusible gI-gG

0,96 kA
Courant assigné d'emploi en AC21 en catégorie A

80 A
Courant assigné d'emploi en AC21 en catégorie B

80 A
Courant assigné d'emploi en AC22 en catégorie A

80 A
Courant assigné d'emploi en AC22 en catégorie B

80 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

1,35 kA
Courant assigné admissible Icw 1s IEC60947

0,96 kA

Couple de serrage

3,60 - 3,60 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

6 000 V

Nombre de modules

3

Classe de protection (IP)

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

68 mm

Nombre de contacts NO

3
Nombre de contacts NC

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

6 - 35 mm²
Section de raccordement en câble rigide

6 - 50 mm²

Endurance mécanique nombre de manœuvres

40 000
Endurance électrique à charge nominale en AC21 en nombre de cycles

2 500
Endurance électrique à charge nominale en AC22 en nombre de cycles

2 500

Puissance dissipée totale sous IN

8,10 W
Puissance dissipée par pôle à In

2,70 W

Alignement des bornes basses pour appareils modulaires

Bornes alignées
Alignement des bornes hautes pour appareils modulaires

Bornes alignées

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
