Interrupteur sectionneur 40A 3P 3 modules SBN340

Name: SBN340
Brand: Hager
SKU: SBN3401

Le SBN340 est un interrupteur sectionneur 3 pôles modulaire de Hager. Son intensité nominale de 40A et ses bornes décalées sur 3 modules en font une solution idéale pour assurer la mise en sécurité des tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250615510181

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Il est remplacé par la référence : SBN363
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

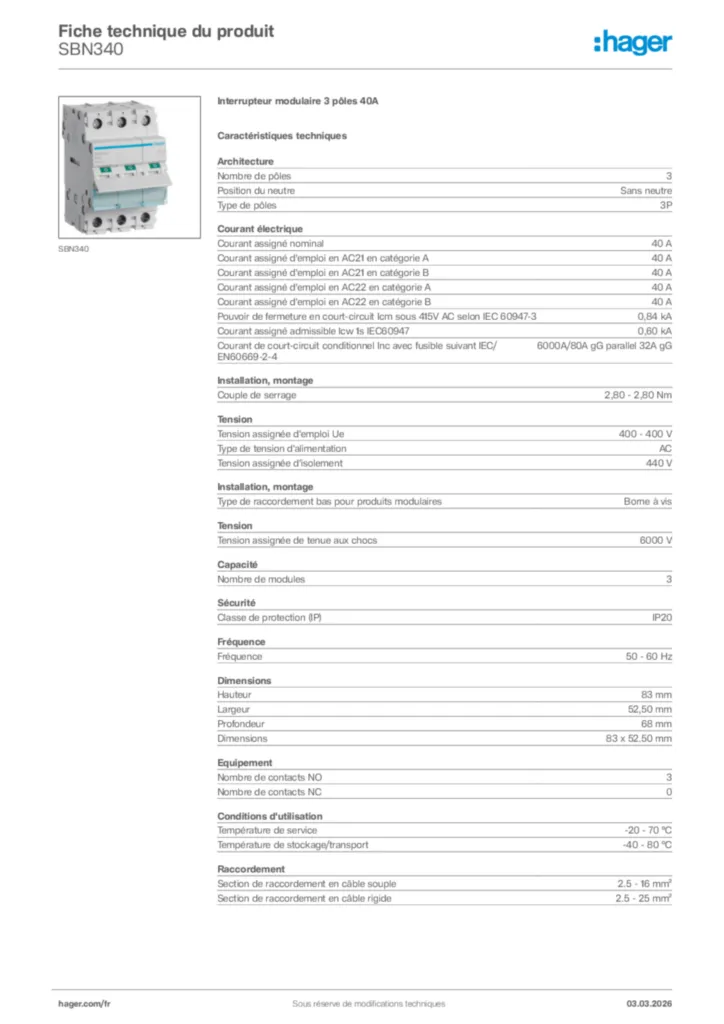

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

3
Position du neutre

Sans neutre
Type de pôles

3P

Courant assigné nominal

40 A
Courant assigné d'emploi en AC21 en catégorie A

40 A
Courant assigné d'emploi en AC21 en catégorie B

40 A
Courant assigné d'emploi en AC22 en catégorie A

40 A
Courant assigné d'emploi en AC22 en catégorie B

40 A
Pouvoir de fermeture en court-circuit Icm sous 415V AC selon IEC 60947-3

0,84 kA
Courant assigné admissible Icw 1s IEC60947

0,60 kA
Courant de court-circuit conditionnel Inc avec fusible suivant IEC/EN60669-2-4

6000A/80A gG parallel 32A gG

Couple de serrage

2,80 - 2,80 Nm

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

6 000 V

Nombre de modules

3

Classe de protection (IP)

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

68 mm

Nombre de contacts NO

3
Nombre de contacts NC

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

2.5 - 16 mm²
Section de raccordement en câble rigide

2.5 - 25 mm²

Endurance mécanique nombre de manœuvres

60 000
Endurance électrique à charge nominale en AC21 en nombre de cycles

5 000
Endurance électrique à charge nominale en AC22 en nombre de cycles

5 000

Puissance dissipée totale sous IN

3,30 W
Puissance dissipée par pôle à In

1,10 W

Alignement des bornes hautes pour appareils modulaires

Bornes alignées

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

REACh-sans SVHC Oui
