Interrupteur sectionneur 16A 2P 1 modules SBN216

Name: SBN216
Brand: Hager
SKU: SBN2161
Price: 36.27 EUR

Le SBN216 est un interrupteur sectionneur 2 pôles modulaire de Hager. Son intensité nominale de 16A et ses bornes décalées sur 1 modules en font une solution idéale pour assurer la mise en sécurité des tableaux électriques notamment dans les installations tertiaires. Il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250615510051

Conditionnement

1 Pièce

Prix

36,27 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

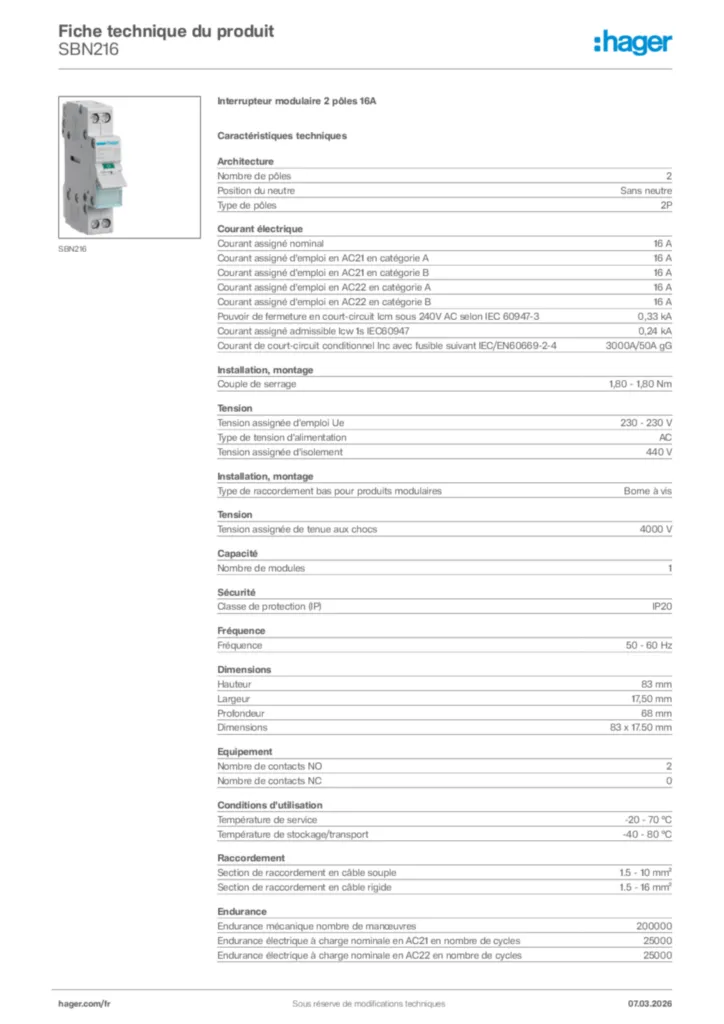

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
Interverouillage 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

2
Position du neutre

Sans neutre
Type de pôles

2P

Courant assigné nominal

16 A
Pouvoir de fermeture à 400 V en AC23A

338 A
Courant court-circuit avec fusible gI-gG

0,24 kA
Courant assigné d'emploi en AC21 en catégorie A

16 A
Courant assigné d'emploi en AC21 en catégorie B

16 A
Courant assigné d'emploi en AC22 en catégorie A

16 A
Courant assigné d'emploi en AC22 en catégorie B

16 A
Courant assigné d'emploi en AC23 en catégorie A

10 A
Courant assigné d'emploi en AC23 en catégorie B

10 A
Pouvoir de fermeture en court-circuit Icm sous 240V AC selon IEC 60947-3

0,33 kA
Courant assigné admissible Icw 1s IEC60947

0,24 kA

Couple de serrage

1,80 - 1,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

4 000 V

Nombre de modules

1

Classe de protection (IP)

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

68 mm

Nombre de contacts à fermeture

2
Nombre de contacts à ouverture

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

1.5 - 10 mm²
Section de raccordement en câble rigide

1.5 - 16 mm²

Endurance mécanique nombre de manœuvres

200 000
Endurance électrique à charge nominale en AC21 en nombre de cycles

25 000
Endurance électrique à charge nominale en AC22 en nombre de cycles

25 000

Puissance dissipée totale sous IN

0,80 W
Puissance dissipée par pôle à In

0,40 W

Alignement des bornes basses pour produits modulaires

Borne décalée
Alignement des bornes hautes pour produits modulaires

Borne décalée

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui

Conformité REACH Oui
