Interrupteur modulaire 1 pôle 100A SBN190
EAN
3250615510280
Conditionnement
1 Pièce
Prix
80,91 €
HT/ Pièce
*
Connectez-vous pour créer une liste de produits
Vous devez être connecté à votre compte myHager pour créer des listes de produits
Complétez votre système
Accessoires optionnels
-
Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)
-
Fonctions de séparation de phase 1 produit(s) disponible(s)
-
Interverouillage 1 produit(s) disponible(s)
-
Cache-borne 1 produit(s) disponible(s)
Complétez votre système
Caractéristiques techniques
Architecture
-
Nombre de pôles1
-
Position du neutreSans neutre
-
Type de pôles1P
Courant électrique
-
Courant assigné nominal100 A
-
Pouvoir de fermeture à 400 V en AC23A1 692 A
-
Courant court-circuit avec fusible gI-gG1,20 kA
-
Courant assigné d'emploi en AC21 en catégorie A100 A
-
Courant assigné d'emploi en AC21 en catégorie B100 A
-
Courant assigné d'emploi en AC22 en catégorie A100 A
-
Courant assigné d'emploi en AC22 en catégorie B100 A
-
Courant assigné d'emploi en AC23 en catégorie A40 A
-
Courant assigné d'emploi en AC23 en catégorie B40 A
-
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC 60947-31,69 kA
-
Courant assigné admissible sous 1 seconde IEC 609471,20 kA
Installation, montage
-
Couple de serrage3,60 - 3,60 Nm
-
Type de raccordement bas pour produits modulairesBorne à vis
Tension
-
Tension assignée d'emploi Ue230 - 230 V
-
Type de tension d'alimentationAC
-
Tension assignée d'isolement440 V
-
Tension assignée de tenue aux chocs6 000 V
Capacité
-
Nombre de modules1
Sécurité
-
Indice de protection IPIP20
Fréquence
-
Fréquence50 - 60 Hz
Dimensions
-
Hauteur83 mm
-
Largeur17,50 mm
-
Profondeur68 mm
Equipement
-
Nombre de contacts à fermeture1
-
Nombre de contacts à ouverture0
Conditions d'utilisation
-
Température de service-20 - 70 °C
-
Température de stockage/transport-40 - 80 °C
Raccordement
-
Section de raccordement en câble souple6 - 35 mm²
-
Section de raccordement en câble rigide6 - 50 mm²
Endurance
-
Endurance mécanique nombre de manœuvres40 000
-
Endurance électrique à charge nominale en AC21 en nombre de cycles2 500
-
Endurance électrique à charge nominale en AC22 en nombre de cycles2 500
Puissance
-
Puissance dissipée totale sous IN5,50 W
-
Puissance dissipée par pôle à In5,50 W
Connectivité
-
Alignement des bornes basses pour produits modulairesBornes alignées
-
Alignement des bornes hautes pour produits modulairesBornes alignées
Données environnementales
Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus
Attestations et documents
Documents
-
Image produit
-
Brochures techniques & CCTP
GTL - Fiche Prescription - CCTP
Brochures techniques & CCTP fr-FR 2022-12-21
PDF854,27 kB -

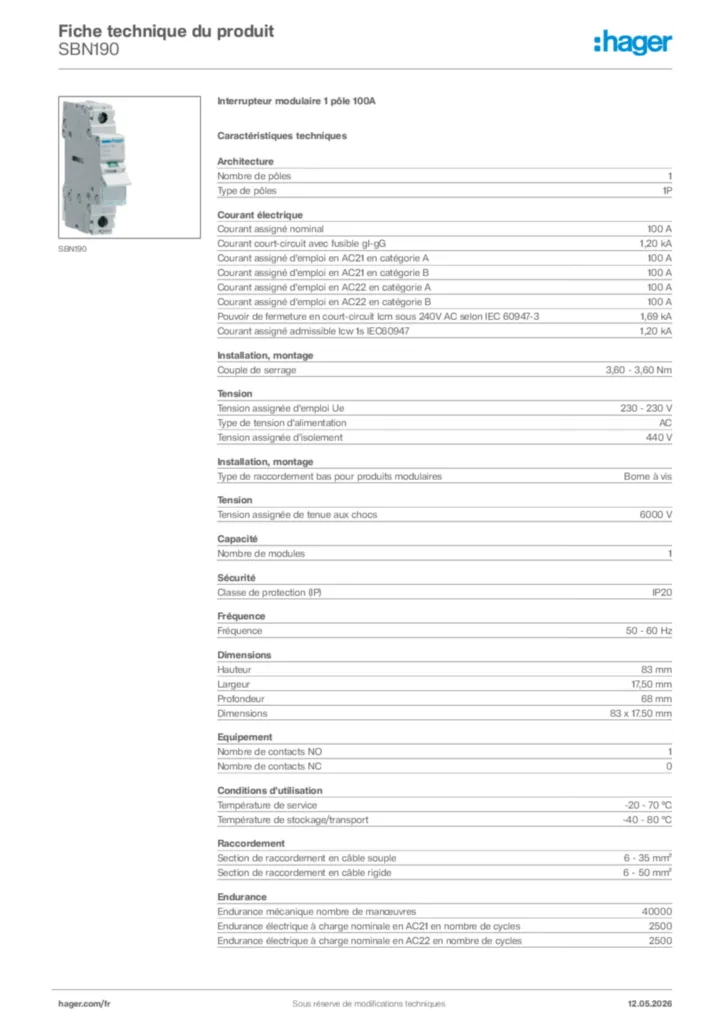

Fiche technique
