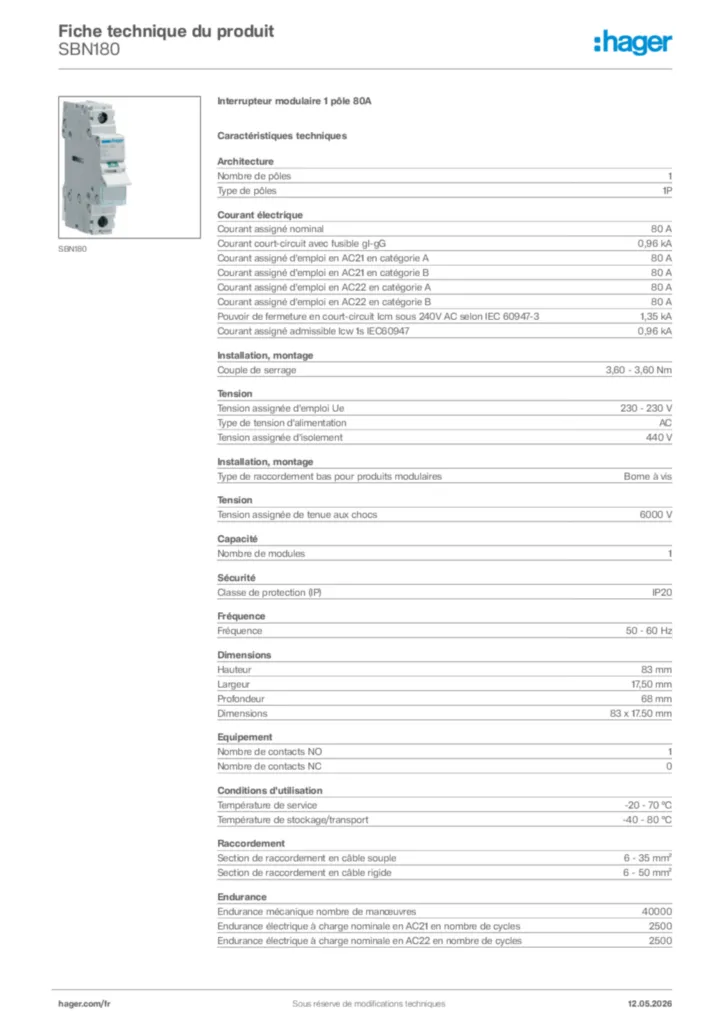

SBN180

Interrupteur modulaire 1 pôle 80A
EAN
3250615510242
Quantité du produit
12
Prix*
56,85 € HT/pièce*
Architecture
Type de commandeInterrupteur de coupure
Position du neutresans neutre
Nombre de pôles1 P
Type de pôles1 P
Principales caractéristiques électriques
Tension assignée d'emploi Ue230 V
Fréquence assignée50;60 Hz
Tension
Tension assignée d'isolement440 V
Type de tension de commande 1AC
Tension assignée de tenue aux chocs6000 V
Intensité du courant
Courant assigné d'emploi en AC21 en catégorie A80 A
Courant assigné d'emploi en AC21 en catégorie B80 A
Courant assigné d'emploi en AC22 en catégorie A80 A
Courant assigné d'emploi en AC22 en catégorie B80 A
Courant court-circuit avec fusible gI-gG960 A
Pouvoir de fermeture à 400V en AC23A1354 A
Pouvoir de fermeture en court-circuit Icm sous 240V AC selon IEC 60947-31354 A
Courant assigné admissible sous 1 seconde0.96 kA
Courant thermique en air libre80 A
Dimensions
Profondeur produit installé68 mm
Hauteur produit installé83 mm
Largeur produit installé17.5 mm
Puissance
Puissance dissipée totale sous IN2.7 W
Puissance dissipée par pôle à In2.7 W
Endurance
Endurance électrique à charge nominale en AC21 en nombre de cycles2500
Endurance électrique à charge nominale en AC22 en nombre de cycles2500
Endurance mécanique nombre de manoeuvres40000
Installation, montage
Couple de serrage3,6Nm
Connexion
Section de raccordement en câble souple6 ; 35mm²
Section de raccordement en câble rigide6 ; 50mm²
Position des bornesalignées
Type de connexioncage à vis
Equipement
Nombre de contacts à fermeture1
Standards
Texte normeIEC 60947-3
Directive européenne WEEEconcerné
Sécurité
Indice de protection IPIP20
Conditions d'utilisation
Degré de pollution suivant IEC 60664 / IEC 60947-22
Altitude2000 m
Température de stockage-40/80 °C
