Appareillages modulaires

Interrupteur modulaire 1 pôle 25A à voyant SBB125

EAN

3250615511683

Conditionnement

1 Pièce

Prix

57,67 €

HT/ Pièce *

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

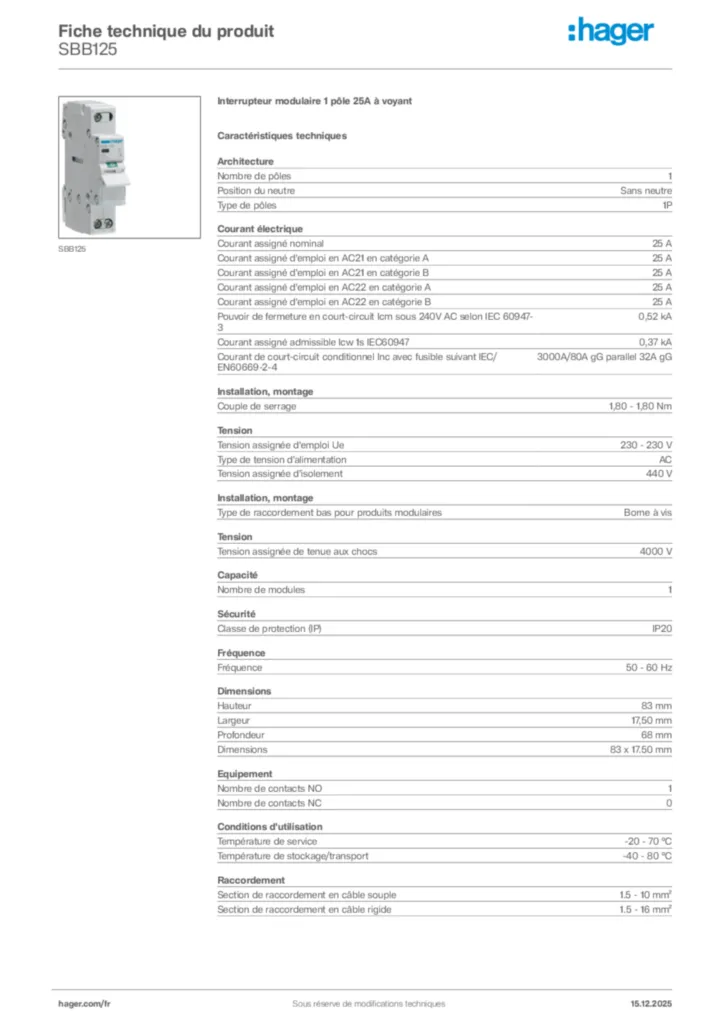

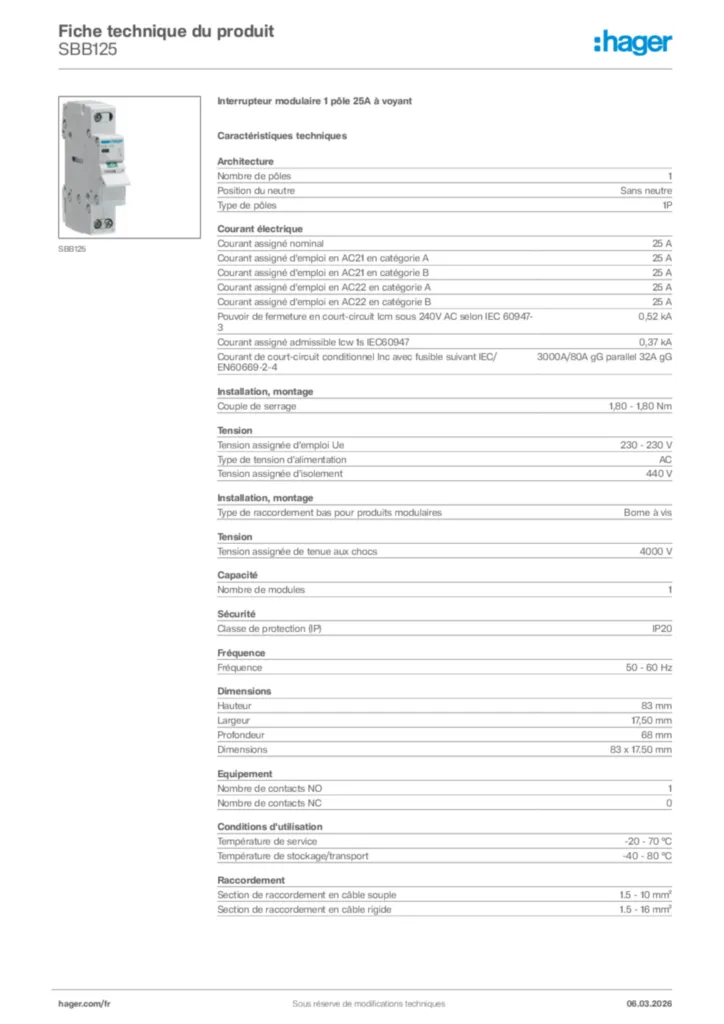

Fiche produit

Complétez votre système

Accessoires optionnels

Bloc de contact auxiliaire pour tableau de distribution 1 produit(s) disponible(s)

Caractéristiques techniques

Nombre de pôles

1
Position du neutre

Sans neutre
Type de pôles

1P

Courant assigné nominal

25 A
Pouvoir de fermeture à 400 V en AC23A

529 A
Courant court-circuit avec fusible gI-gG

0,37 kA
Courant assigné d'emploi en AC21 en catégorie A

25 A
Courant assigné d'emploi en AC21 en catégorie B

25 A
Courant assigné d'emploi en AC22 en catégorie A

25 A
Courant assigné d'emploi en AC22 en catégorie B

25 A
Courant assigné d'emploi en AC23 en catégorie A

10 A
Courant assigné d'emploi en AC23 en catégorie B

10 A
Pouvoir de fermeture en court-circuit Icm sous 240 V AC selon IEC 60947-3

0,52 kA
Courant assigné admissible sous 1 seconde IEC 60947

0,37 kA

Couple de serrage

1,80 - 1,80 Nm
Type de raccordement bas pour produits modulaires

Borne à vis

Tension assignée d'emploi Ue

230 - 230 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

440 V
Tension assignée de tenue aux chocs

4 000 V

Nombre de modules

1

Indice de protection IP

IP20

Fréquence

50 - 60 Hz

Hauteur

83 mm
Largeur

17,50 mm
Profondeur

68 mm

Nombre de contacts à fermeture

1
Nombre de contacts à ouverture

0

Température de service

-20 - 70 °C
Température de stockage/transport

-40 - 80 °C

Section de raccordement en câble souple

1.5 - 10 mm²
Section de raccordement en câble rigide

1.5 - 16 mm²

Endurance mécanique nombre de manœuvres

200 000
Endurance électrique à charge nominale en AC21 en nombre de cycles

25 000
Endurance électrique à charge nominale en AC22 en nombre de cycles

25 000

Puissance dissipée totale sous IN

1 W
Puissance dissipée par pôle à In

0,90 W

Type de Lampe

LED

Alignement des bornes basses pour produits modulaires

Borne décalée
Alignement des bornes hautes pour produits modulaires

Borne décalée
