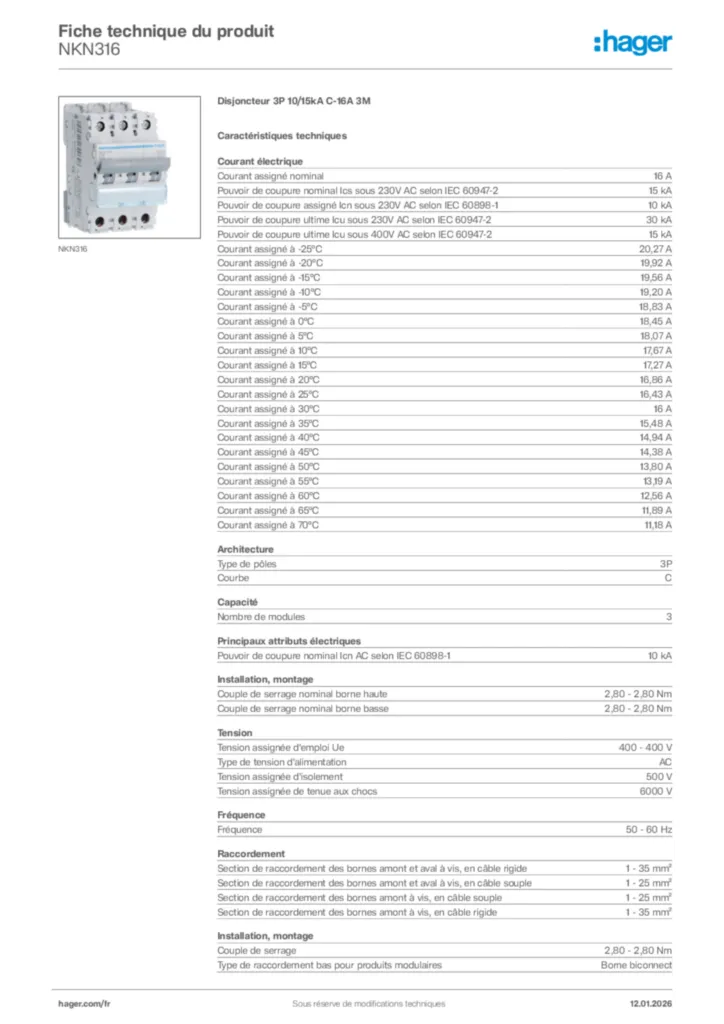

Pouvoir de coupure de service Ics sous 230 V AC selon IEC60947-2
15 kA
Pouvoir de coupure assigné Icn sous 230 V AC selon IEC60898-1
10 kA
Pouvoir de coupure ultime Icu sous 400 V AC selon IEC60947-2
15 kA
Courant assigné à -25°C
20,27 A
Courant assigné à -20°C
19,92 A
Courant assigné à -15°C
19,56 A
Courant assigné à -10°C
19,20 A
Courant assigné à -5°C
18,83 A
Courant assigné à 0°C
18,45 A
Courant assigné à 5°C
18,07 A
Courant assigné à 10°C
17,67 A
Courant assigné à 15°C
17,27 A
Courant assigné à 20°C
16,86 A
Courant assigné à 25°C
16,43 A
Courant assigné à 30°C
16 A
Courant assigné à 35°C
15,48 A
Courant assigné à 40°C
14,94 A
Courant assigné à 45°C
14,38 A
Courant assigné à 50°C
13,80 A
Courant assigné à 55°C
13,19 A
Courant assigné à 60°C
12,56 A
Courant assigné à 65°C
11,89 A
Courant assigné à 70°C
11,18 A

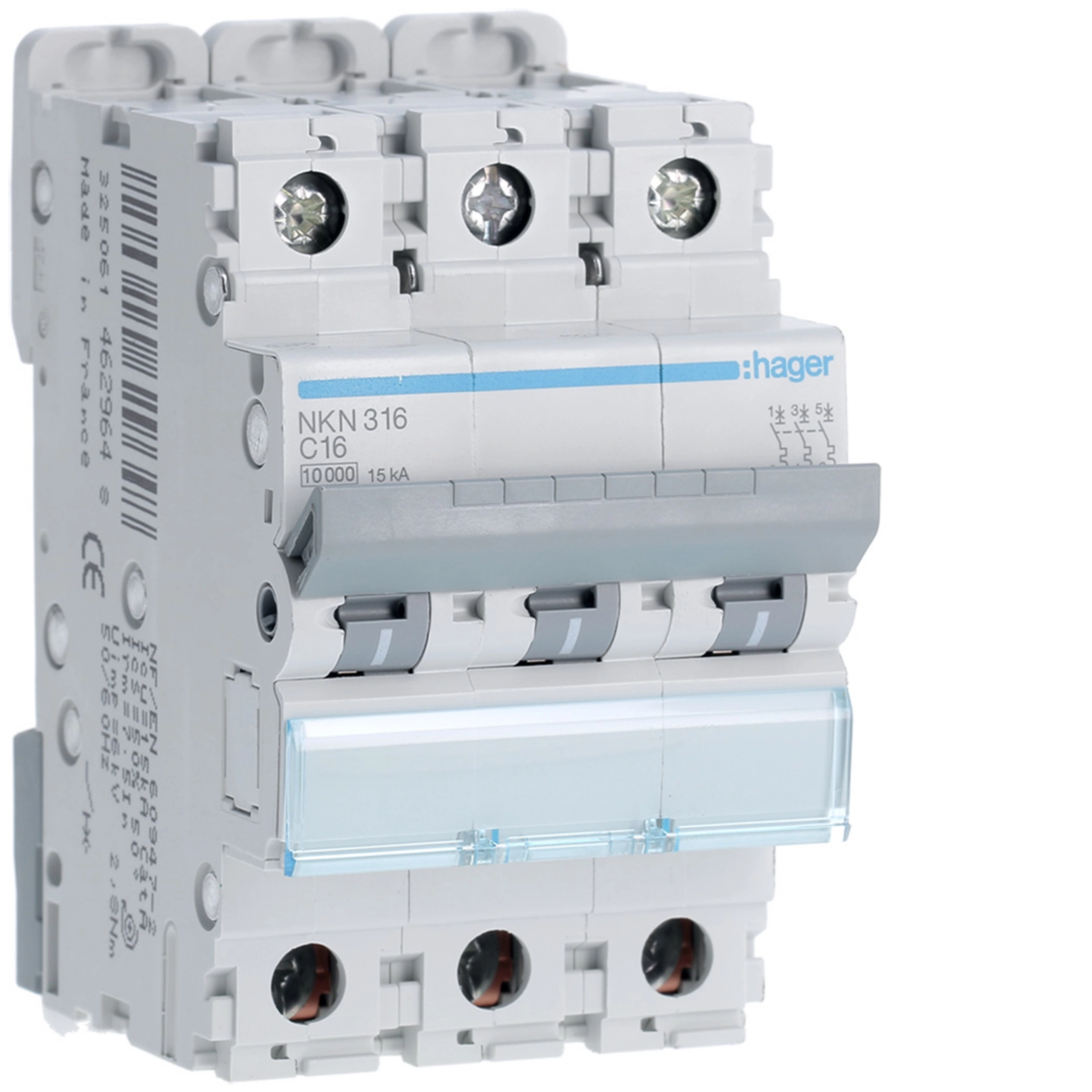

Architecture
Type de pôles
3P
Courbe
C
Capacité
Nombre de modules
3
Principales caractéristiques électriques
Pouvoir de coupure assigné Icn sous AC selon IEC60898-1
10 kA
Couple de serrage nominal borne haute
2,80 - 2,80 Nm
Couple de serrage nominal borne basse
2,80 - 2,80 Nm
Tension Electrique
Tension assignée d'emploi Ue
400 - 400 V
Type de tension d'alimentation
AC
Tension assignée d'isolement
500 V
Tension assignée de tenue aux chocs
6 000 V
Fréquence
Fréquence
50 - 60 Hz
Connexion
Section de raccordement des bornes amont et aval à vis, en câble rigide
1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple
1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple
1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide
1 - 35 mm²
Installation, montage
Couple de serrage
2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires
Borne biconnect
Type de raccordement haut pour produits modulaires
Borne à vis
Position de montage du produit sous 360°
Oui
Sécurité
Indice de protection IP
IP20
Conditions d'utilisation
Degré de pollution suivant IEC60664 / IEC60947-2
2
Classe de limitation d'énergie I²t
3
Température de service
-25 - 70 °C
Puissance
Puissance dissipée totale sous IN
8,27 W
Endurance
Endurance électrique en nombre de cycles
4 000
Endurance mécanique nombre de manœuvres
20 000
Connectivité
Type de connection / prise
Borne à vis
Alignement des bornes hautes pour produits modulaires
Bornes alignées
Alignement des bornes basses pour produits modulaires
Bornes alignées
