Le disjoncteur Hager NGT840 d'une capacité de 40 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe D permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes décalées sur 3modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614635915

Conditionnement

1 Pièce

Hagercad, pour vos projets électriques tertiaires Hager Ready, gagnez en temps et en efficacité !

Disjoncteurs modulaires habitat et tertiaire

Disjoncteur 40A 3P+N 6-10kA Courbe D 3module NGT840

Name: NGT840
Brand: Hager
SKU: NGT840
Price: 328.91 EUR

Prix

328,91 €

HT/ Pièce *

Trouver un distributeur

Accessoires
Caractéristiques techniques
Données environnementales
Documents
Plus de produits

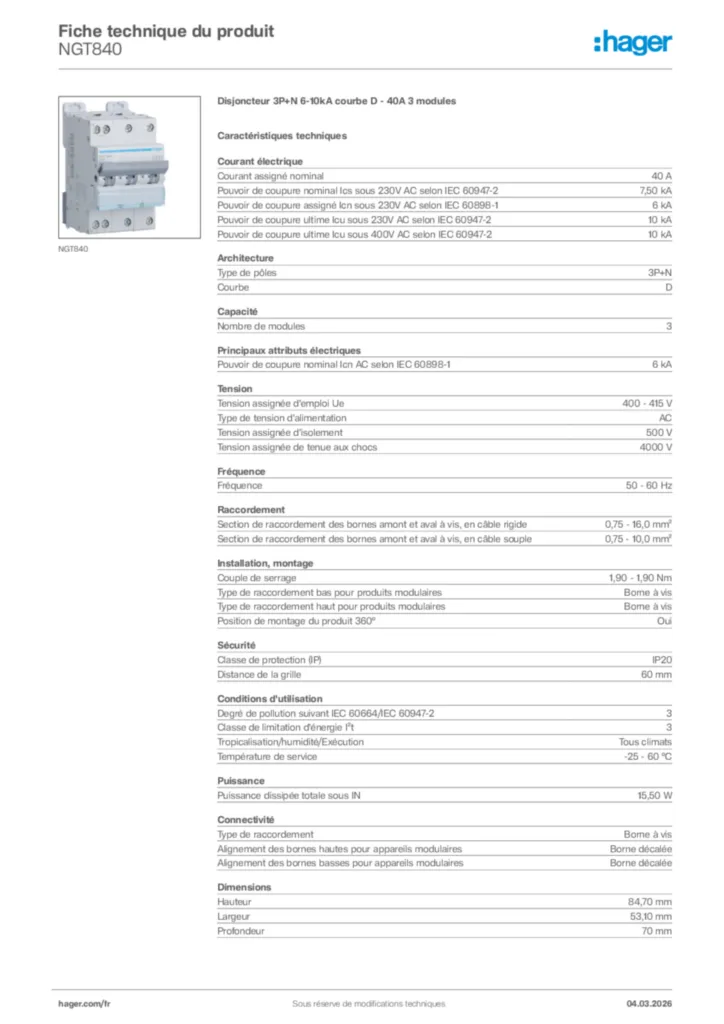

Fiche produit

Complétez votre système

Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bloc différentiel de type AC 4 produit(s) disponible(s)
Bloc différentiel de TYPE A-HI (haute immunité) 4 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

40 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

10 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA

Type de pôles

3P+N

Nombre de modules

3

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Couple de serrage

1,90 - 1,90 Nm
Type de raccordement bas pour produits modulaires

Borne à vis
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Tension assignée d'emploi Ue

400 - 415 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

0,75 - 16,0 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

0,75 - 10,0 mm²

Classe de protection (IP)

IP20
Distance de la grille

60 mm

Degré de pollution suivant IEC 60664/IEC 60947-2

3
Classe de limitation d'énergie I²t

3
Tropicalisation/humidité/Exécution

Tous climats
Température de service

-25 - 60 °C

Puissance dissipée totale sous IN

15,50 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

53,10 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
