Disjoncteur 63A 3P 6-10kA Courbe D 3modules NGN363

Name: NGN363
Brand: Hager
SKU: NGN3637

Le disjoncteur Hager NGN363 d'une capacité de 63 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe D permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 3 modules, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614629105

Conditionnement

1 Pièce

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Il est remplacé par la référence : NSN363
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

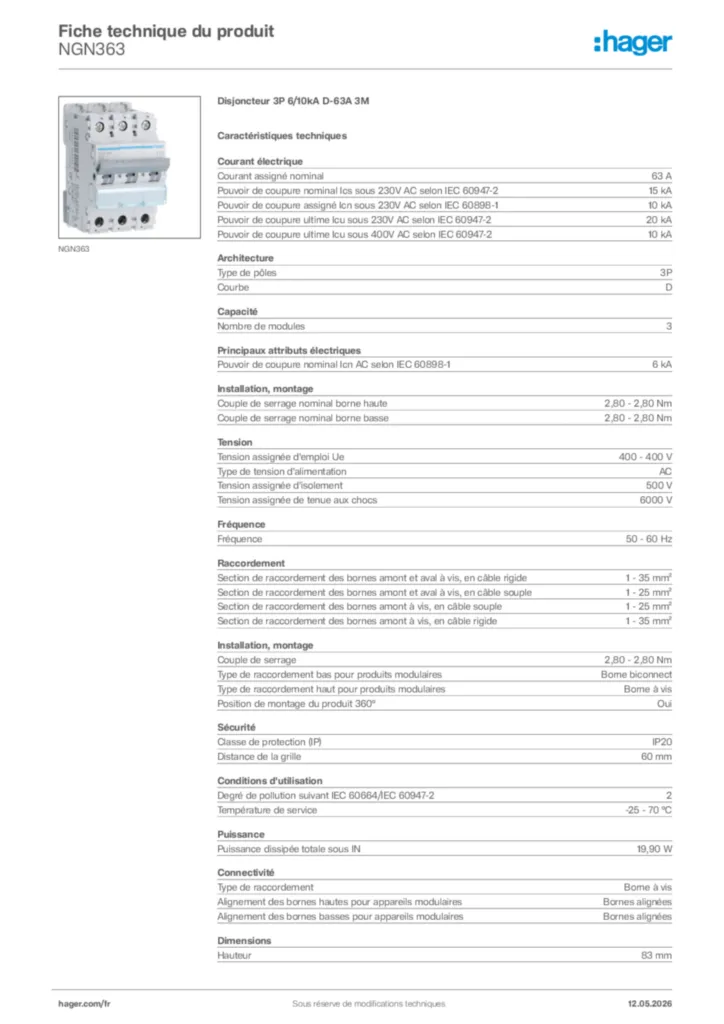

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Fonctions de séparation de phase 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

63 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

15 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

10 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

20 kA
Pouvoir de coupure ultime Icu sous 400V AC selon IEC 60947-2

10 kA

Type de pôles

3P
Courbe

D

Nombre de modules

3

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

400 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²

AT_GridDistance

60 mm

Classe de protection (IP)

IP20

Degré de pollution suivant IEC 60664/IEC 60947-2

2
Température de service

-25 - 70 °C

Puissance dissipée totale sous IN

19,90 W

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Bornes alignées
Alignement des bornes basses pour appareils modulaires

Bornes alignées

Hauteur

83 mm
Largeur

52,50 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
