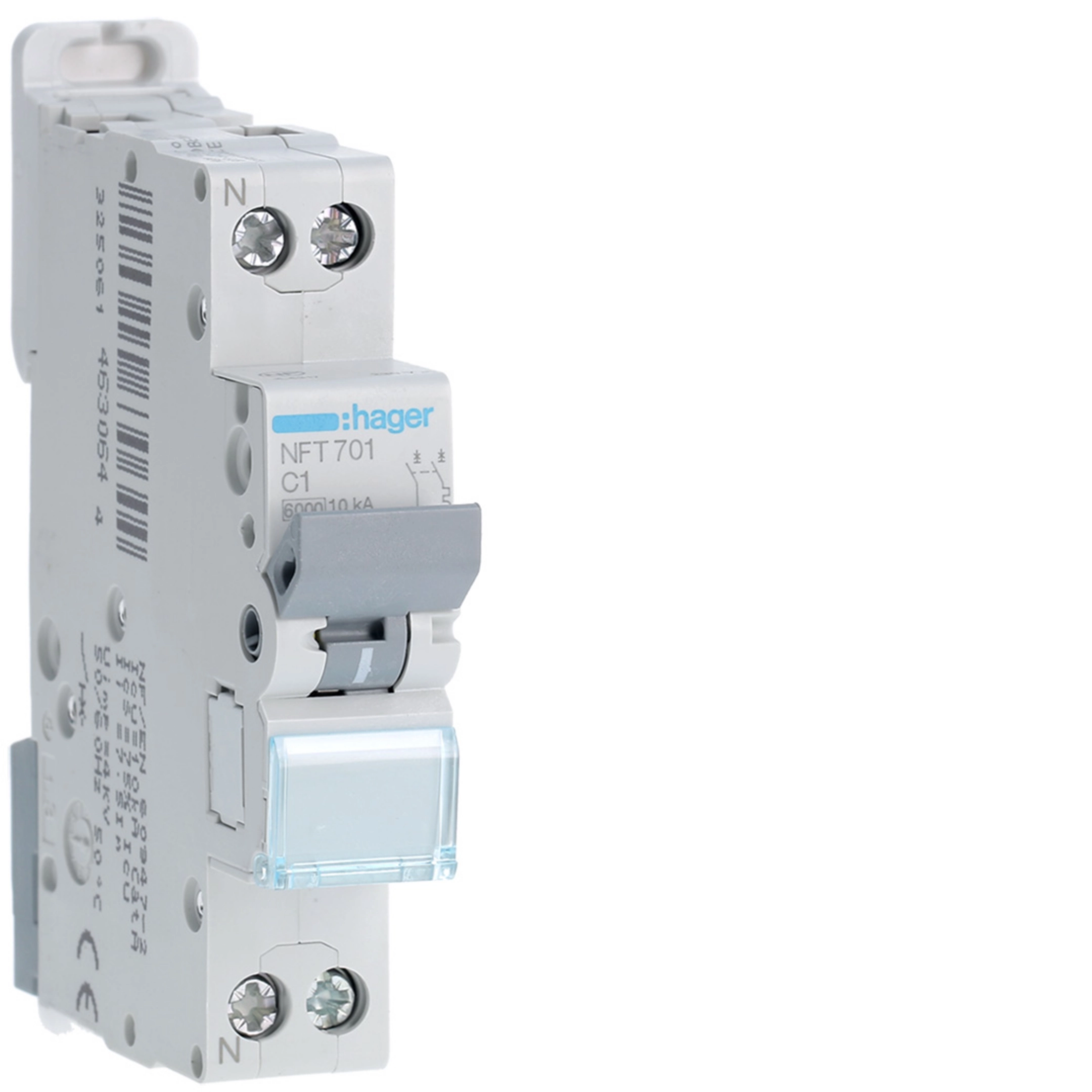

Disjoncteur 1A 1P+N 6-10kA Courbe C 1module NFT701

Name: NFT701
Brand: Hager
SKU: NFT701

Le disjoncteur Hager NFT701 d'une capacité de 1 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe C permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes décalées sur 1module, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614630644

Conditionnement

12 Pièces

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

Produit disponible jusqu’à épuisement des stocks
Il est remplacé par la référence : NFT702
Pour plus d'informations, veuillez nous contacter

Accessoires
Caractéristiques techniques
Données environnementales
Documents

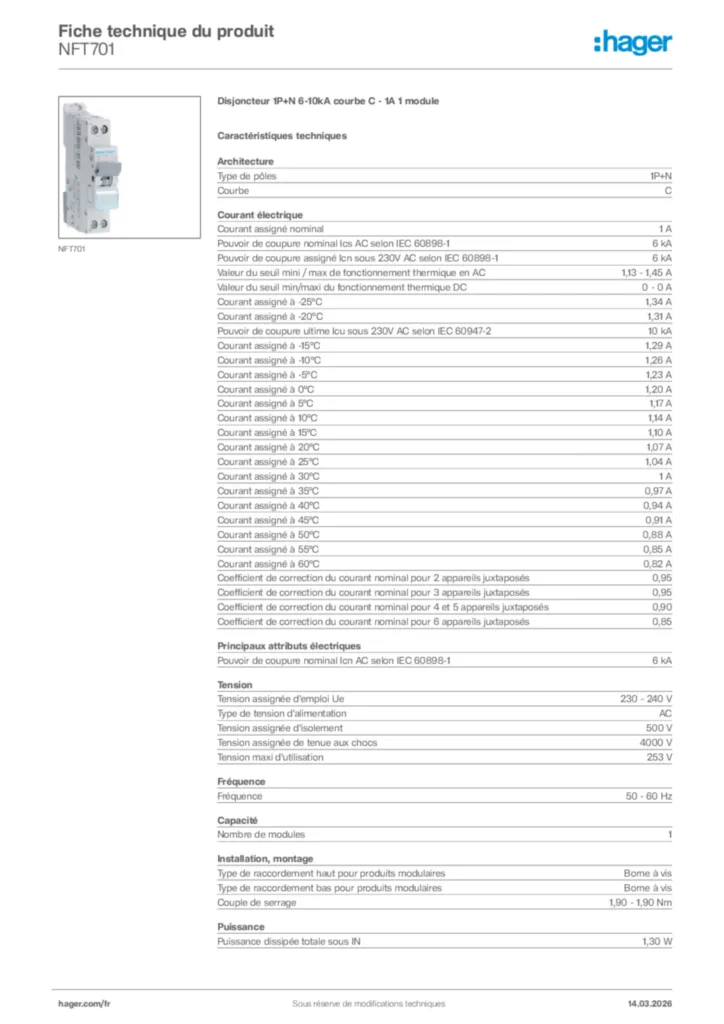

Fiche produit

Complétez votre système

Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)
Bloc de contact auxiliaire 2 produit(s) disponible(s)
Bloc différentiel de type AC 2 produit(s) disponible(s)

Caractéristiques techniques

Type de pôles

1P+N
Courbe

C

Courant assigné nominal

1 A
Pouvoir de coupure nominal Ics AC selon IEC 60898-1

6 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Valeur du seuil mini / max de fonctionnement thermique en AC

1,13 - 1,45 A
Valeur du seuil min/maxi du fonctionnement thermique DC

0 - 0 A
Courant assigné à -25°C

1,34 A
Courant assigné à -20°C

1,31 A
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

10 kA
Courant assigné à -15°C

1,29 A
Courant assigné à -10°C

1,26 A
Courant assigné à -5°C

1,23 A
Courant assigné à 0°C

1,20 A
Courant assigné à 5°C

1,17 A
Courant assigné à 10°C

1,14 A
Courant assigné à 15°C

1,10 A
Courant assigné à 20°C

1,07 A
Courant assigné à 25°C

1,04 A
Courant assigné à 30°C

1 A
Courant assigné à 35°C

0,97 A
Courant assigné à 40°C

0,94 A
Courant assigné à 45°C

0,91 A
Courant assigné à 50°C

0,88 A
Courant assigné à 55°C

0,85 A
Courant assigné à 60°C

0,82 A
Coefficient de correction du courant nominal pour 2 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 3 appareils juxtaposés

0,95
Coefficient de correction du courant nominal pour 4 et 5 appareils juxtaposés

0,90
Coefficient de correction du courant nominal pour 6 appareils juxtaposés

0,85

Type de raccordement haut pour produits modulaires

Borne à vis
Type de raccordement bas pour produits modulaires

Borne à vis
Couple de serrage

1,90 - 1,90 Nm

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

230 - 240 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

4 000 V
Tension maxi d'utilisation

253 V

Fréquence

50 - 60 Hz

Nombre de modules

1

Puissance dissipée totale sous IN

1,30 W

Température de service

-25 - 60 °C
Altitude max.

2 000 m

Endurance électrique en nombre de cycles

4 000
Endurance mécanique nombre de manœuvres

20 000

AT_GridDistance

60 mm

Classe de protection (IP)

IP20

Type de raccordement

Borne à vis
Alignement des bornes hautes pour appareils modulaires

Borne décalée
Alignement des bornes basses pour appareils modulaires

Borne décalée

Hauteur

84,70 mm
Largeur

17,70 mm
Profondeur

70 mm

Données environnementales

Nous sommes engagés dans une démarche de réduction significative de notre empreinte environnementale et nous accompagnons activement nos clients pour un développement plus durable. En savoir plus

Conforme à la directive RoHS Oui
