Disjoncteur 25A 1P 6-10kA Courbe C 1module NFN125

Name: NFN125
Brand: Hager
SKU: NFN1254

Le disjoncteur Hager NFN125 d'une capacité de 25 ampères est conçu pour protéger les circuits électriques contre les surcharges et courts-circuits. Sa capacité de coupure de 6 à 10kA et sa courbe C permettent une déconnexion rapide en cas de surintensités modérées, idéal pour les installations tertiaires. Grâce à ses bornes alignées sur 1module, il est compact, et permet d'optimiser l'espace utilisé dans le tableau électrique.

EAN

3250614628016

Conditionnement

12 Pièces

Outils de conception

Hagercad, pour vos projets électriques tertiaires

Prix

Nous consulter

En fin de vie: vérifier la disponibilité auprès de votre distributeur de matériel électrique

Produits de suivi :

NFN225

Accessoires
Caractéristiques techniques
Documents

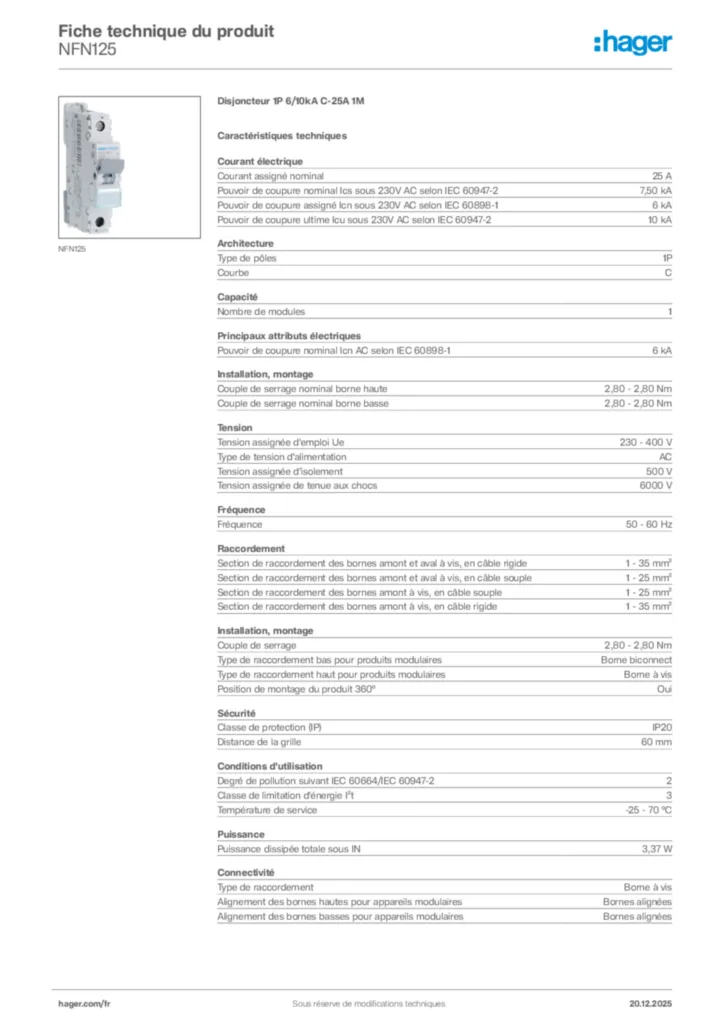

Fiche produit

Complétez votre système

Interverouillage 1 produit(s) disponible(s)
Cache-borne 1 produit(s) disponible(s)
Déclencheur à sous-tension 1 produit(s) disponible(s)
bobine à émission 2 produit(s) disponible(s)
Télécommande à fermeture automatique des auxiliaires 1 produit(s) disponible(s)
Déclencheur de sous-tension et de surtension 1 produit(s) disponible(s)

Caractéristiques techniques

Courant assigné nominal

25 A
Pouvoir de coupure nominal Ics sous 230V AC selon IEC 60947-2

7,50 kA
Pouvoir de coupure assigné Icn sous 230V AC selon IEC 60898-1

6 kA
Pouvoir de coupure ultime Icu sous 230V AC selon IEC 60947-2

10 kA

Type de pôles

1P
Courbe

C

Nombre de modules

1

Couple de serrage nominal borne haute

2,80 - 2,80 Nm
Couple de serrage nominal borne basse

2,80 - 2,80 Nm
Couple de serrage

2,80 - 2,80 Nm
Type de raccordement bas pour produits modulaires

Borne biconnect
Type de raccordement haut pour produits modulaires

Borne à vis
Position de montage du produit 360°

Oui

Pouvoir de coupure nominal Icn AC selon IEC 60898-1

6 kA

Tension assignée d'emploi Ue

230 - 400 V
Type de tension d'alimentation

AC
Tension assignée d'isolement

500 V
Tension assignée de tenue aux chocs

6 000 V

Fréquence

50 - 60 Hz

Section de raccordement des bornes amont et aval à vis, en câble rigide

1 - 35 mm²
Section de raccordement des bornes amont et aval à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble souple

1 - 25 mm²
Section de raccordement des bornes amont à vis, en câble rigide

1 - 35 mm²
